Vorschweißflansch aus Stahl DIN2633
Gut zu wissen
- Markenprodukt von Rabe
- Prüfen Sie Artikelnummer, Anschluss und Maße mit Ihrer bestehenden Installation, bevor Sie bestellen.
- Nicht sicher, ob das passt? Stellen Sie Ihre Frage. Wir helfen Ihnen gerne weiter.
01 · Produktinformation
Über dieses Produkt
Kurzübersicht
- Produkttyp
- Flanschkupplungen
- Marke
- Rabe
- Artikelnummer
- 752636
Produktbeschreibung

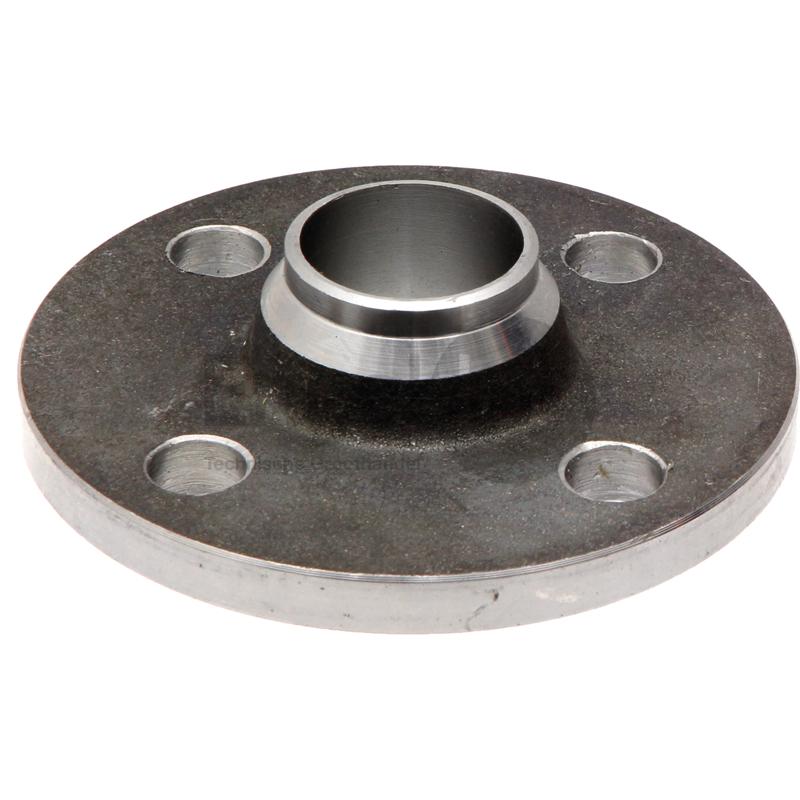

Ein Vorschweißflansch aus Stahl nach DIN 2633, erhältlich von DN25 bis DN200. DIN 2633 ist ein Vorschweißflansch mit Ansatz für die Druckstufe PN 16; in der europäischen Norm EN 1092-1 entspricht das dem Typ 11 PN 16. Den Ansatz des Flanschs schweißen Sie an das Rohr.
Größen und Lochkreis
Bei jeder Größe ist ein Lochabstand angegeben: der Durchmesser des Kreises, auf dem die Schraubenlöcher liegen, gemessen von Mitte zu Mitte. Er reicht von 85 mm bei DN25 über 110 mm bei DN40, 145 mm bei DN65 und 180 mm bei DN100 bis 240 mm bei DN150 und 295 mm bei DN200. Das Gewicht steigt von 1,3 kg bei DN25 auf 11,63 kg bei DN200.
Worauf achten Sie?
- Die Druckstufe muss zu Ihrer Leitung passen. PN 16 steht für einen höheren Nenndruck als PN 10.
- Vergleichen Sie neben dem Lochkreis auch den Außendurchmesser des Flanschs, die Größe der Schraubenlöcher und deren Anzahl mit dem Gegenflansch.
- Bei DN100, DN125 und DN150 wählen Sie aus zwei Ausführungen.
02 · Technische Daten
Technische Daten
- Produkttyp
- Flanschkupplungen
Größen & Ausführungen
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Flensgat afstand | Gewicht | Anschlussgröße |
|---|---|---|---|---|
| 752636 | DN25, 1,3 kg | 85 | 1,3 kg | DN25 |
| 752640 | DN32, 1,72 kg | 100 | 1,72 kg | DN32 |
| 752644 | DN40, 2,05 kg | 110 | 2,05 kg | DN40 |
| 752648 | DN50, 2,69 kg | 125 | 2,69 kg | DN50 |
| 752652 | DN65, 3,13 kg | 145 | 3,13 kg | DN65 |
| 752656 | DN80, 4,09 kg | 160 | 4,09 kg | DN80 |
| 752660 | DN100, 4,92 kg | 180 | 4,92 kg | DN100 |
| 752664 | DN100, 4,58 kg | 180 | 4,58 kg | DN100 |
| 752668 | DN125, 6,09 kg | 210 | 6,09 kg | DN125 |
| 752672 | DN125, 6,37 kg | 210 | 6,37 kg | DN125 |
| 752676 | DN150, 7,82 kg | 240 | 7,82 kg | DN150 |
| 752680 | DN150, 0 kg | 240 | 0 kg | DN150 |
| 752684 | DN200, 11,63 kg | 295 | 11,63 kg | DN200 |
