Vierkantflansch schwarzer Schweißflansch
Gut zu wissen
- Markenprodukt von Rabe
- Prüfen Sie Artikelnummer, Anschluss und Maße mit Ihrer bestehenden Installation, bevor Sie bestellen.
- Nicht sicher, ob das passt? Stellen Sie Ihre Frage. Wir helfen Ihnen gerne weiter.
01 · Produktinformation
Über dieses Produkt
Kurzübersicht
- Produkttyp
- Flanschkupplungen
- Marke
- Rabe
- Artikelnummer
- 752816
Produktbeschreibung

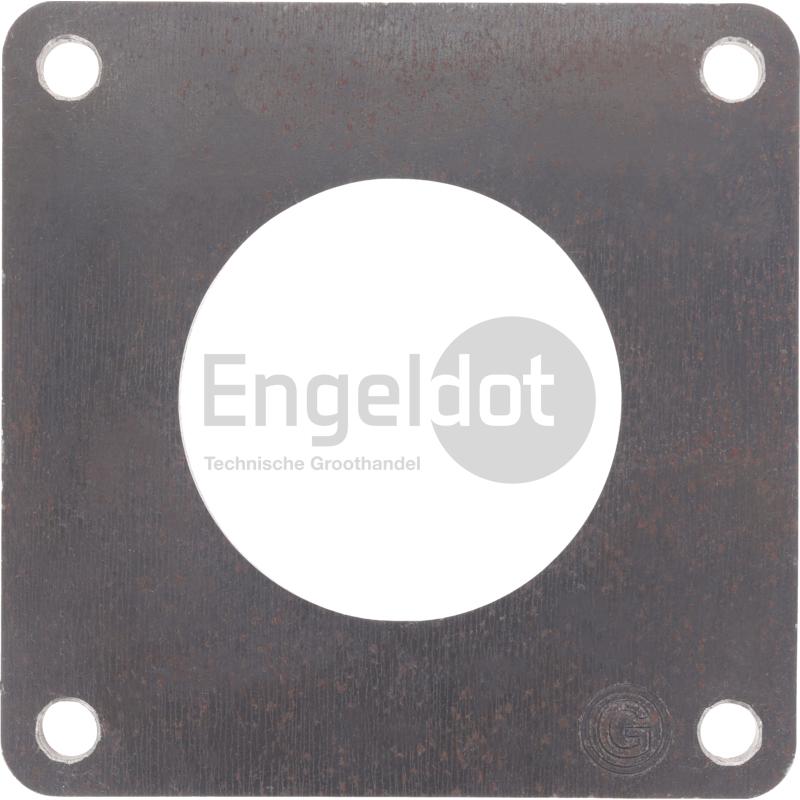

Dieser schwarze Vierkantflansch ist ein Schweißflansch aus Stahl: Sie schweißen ihn an ein Rohr, damit dieses Rohr einen quadratischen Flanschanschluss bekommt. Sie wählen aus fünf Durchmessern, von 100 mm für 4 Zoll bis 220 mm für 8 Zoll, und kaufen den Schweißflansch pro Stück.
Welcher Durchmesser?
- 100 mm, 4 Zoll: Lochabstand 150 x 150 mm, 1,48 kg
- 128 mm, 5 Zoll: Lochabstand 150 x 150 mm, 1,16 kg
- 150 mm, 6 Zoll: Lochabstand 150 x 150 mm, 0,9 kg
- 186 mm, 8 Zoll: Lochabstand 180 x 180 mm, 1,56 kg
- 220 mm, 8 Zoll: Lochabstand 195 x 195 mm, 1,22 kg
Achtung bei 8 Zoll
Es gibt zwei 8-Zoll-Schweißflansche mit unterschiedlichem Lochbild: 180 x 180 mm beim Flansch mit 186 mm und 195 x 195 mm beim Flansch mit 220 mm. Prüfen Sie deshalb zuerst, welchen Lochabstand der Gegenflansch hat. Vergleichen Sie danach den Durchmesser mit dem Rohr, das Sie anschweißen.
02 · Technische Daten
Technische Daten
- Produkttyp
- Flanschkupplungen
Größen & Ausführungen
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Durchmesser | Flensgat afstand | Gewicht | Anschlussgröße |
|---|---|---|---|---|---|
| 752816 | 100 mm | 100 mm | 150 x 150 | 1,48 kg | 4" |
| 752820 | 128 mm | 128 mm | 150 x 150 | 1,16 kg | 5" |
| 752824 | 150 mm | 150 mm | 150 x 150 | 0,9 kg | 6" |
| 752828 | 186 mm | 186 mm | 180 x 180 | 1,56 kg | 8" |
| 752832 | 220 mm | 220 mm | 195 x 195 | 1,22 kg | 8" |
