Flach Rundflansch Stahl DIN2576

Produktbeschreibung

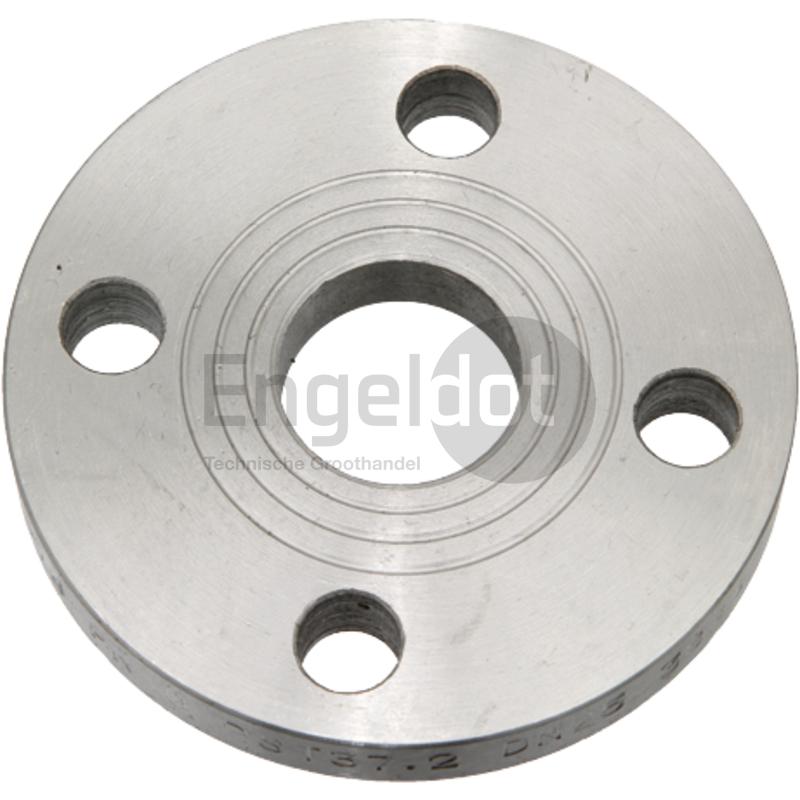

Diese flachen Rundflansche aus Stahl nach DIN 2576 gibt es von DN25 bis DN250. DIN 2576 beschreibt einen glatten Plattenflansch ohne Ansatz für die Druckstufe PN 10, gedacht für Leitungen mit niedrigem Druck wie Wasser und Luft. In der europäischen Norm EN 1092-1 heißt derselbe Flansch Typ 01 PN 10, mit identischen Maßen.

Wie erkennen Sie den richtigen Flansch?

DN ist die Nennweite der Leitung. Um einen vorhandenen Flansch zu bestimmen, brauchen Sie vier Maße: den Außendurchmesser des Flanschs, den Lochkreis (den Kreis durch die Mitte der Schraubenlöcher), den Durchmesser eines Schraubenlochs und die Anzahl der Löcher. Der bei jeder Größe angegebene Lochabstand ist dieser Lochkreis: 85 mm bei DN25, 125 mm bei DN50, 180 mm bei DN100 und 350 mm bei DN250.

Welche Auswahl gibt es?

• DN25, DN32, DN40, DN50, DN65 und DN80, von 1,11 bis 3,55 kg.
• DN100, DN125 und DN150, jeweils in zwei Ausführungen mit etwas anderem Gewicht, zum Beispiel 6,94 oder 6,51 kg bei DN150.
• DN200 mit 9,36 kg und DN250 mit 11,98 kg.
