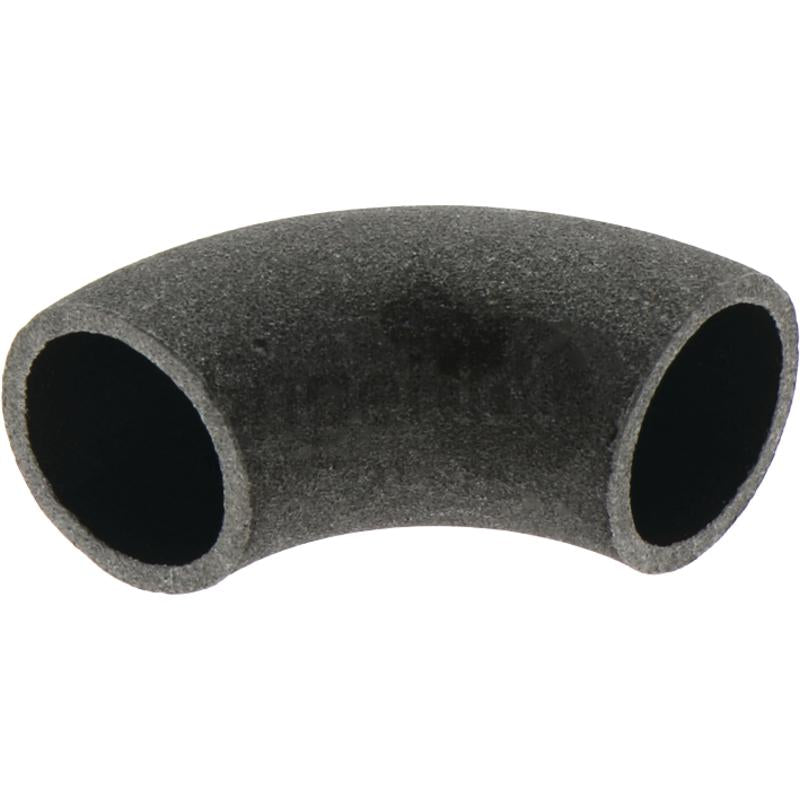

Schweißbogen 90 Grad schwarz dickwandig
Gut zu wissen
- Markenprodukt von Rabe
- Prüfen Sie Artikelnummer, Anschluss und Maße mit Ihrer bestehenden Installation, bevor Sie bestellen.
- Nicht sicher, ob das passt? Stellen Sie Ihre Frage. Wir helfen Ihnen gerne weiter.
01 · Produktinformation
Über dieses Produkt
Kurzübersicht
- Produkttyp
- Flanschkupplungen
- Marke
- Rabe
- Artikelnummer
- 752496
Produktbeschreibung
Den dickwandigen schwarzen Schweißbogen 90 Grad gibt es in vierzehn Durchmessern, von 21,3 mm bis 219,5 mm. Damit machen Sie einen rechten Winkel in einer dünnen Stahlleitung von 1/2 Zoll ebenso wie in einer schweren Leitung von gut 200 mm. Schwarz steht für unbeschichteten Stahl, ohne Beschichtung oder Zinkschicht.
Kleine Größen: Zoll und Millimeter
Ein Gewinderohr aus Stahl in 1/2 Zoll hat einen Außendurchmesser von 21,3 mm, 3/4 Zoll 26,9 mm, 1 Zoll 33,7 mm, 1 1/4 Zoll 42,4 mm, 1 1/2 Zoll 48,3 mm, 2 Zoll 60,3 mm und 2 1/2 Zoll 76,1 mm. Genau diese Kombinationen finden Sie bei den kleineren Bögen wieder, sodass Sie nach der vertrauten Zollgröße wählen können.
Große Größen: nach Millimetern wählen
- Außerdem gibt es Bögen mit 88,9, 101,1, 108, 114,3, 133, 159 und 219,5 mm.
- Das Gewicht reicht von 0,04 kg beim kleinsten bis 16,5 kg beim größten Bogen.
- Messen Sie bei diesen Größen den Außendurchmesser Ihres Rohres nach und nehmen Sie den Bogen mit demselben Millimetermaß.
02 · Technische Daten
Technische Daten
- Produkttyp
- Flanschkupplungen
Größen & Ausführungen
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Durchmesser | Gewicht | Anschlussgröße |
|---|---|---|---|---|
| 752496 | 21 mm | 21 mm | 0,04 kg | 1/2" |
| 752500 | 27 mm | 27 mm | 0,06 kg | 3/4" |
| 752504 | 34 mm | 34 mm | 0,12 kg | 1" |
| 752508 | 42 mm | 42 mm | 0,21 kg | 1 1/4" |
| 752512 | 48 mm | 48 mm | 0,26 kg | 1 1/2" |
| 752516 | 60 mm | 60 mm | 0,47 kg | 2" |
| 752520 | 76 mm | 76 mm | 0,85 kg | 2 1/2" |
| 752524 | 89 mm | 89 mm | 1,19 kg | 3" |
| 752528 | 101 mm | 101 mm | 1,87 kg | 4" |
| 752532 | 108 mm | 108 mm | 2,03 kg | 4 1/4" |
| 752536 | 114 mm | 114 mm | 2,51 kg | 4 1/2" |
| 752540 | 133 mm | 133 mm | 3,59 kg | 5 1/4" |
| 752544 | 159 mm | 159 mm | 6,21 kg | 6" |
| 752548 | 220 mm | 220 mm | 16,5 kg | 8" |
