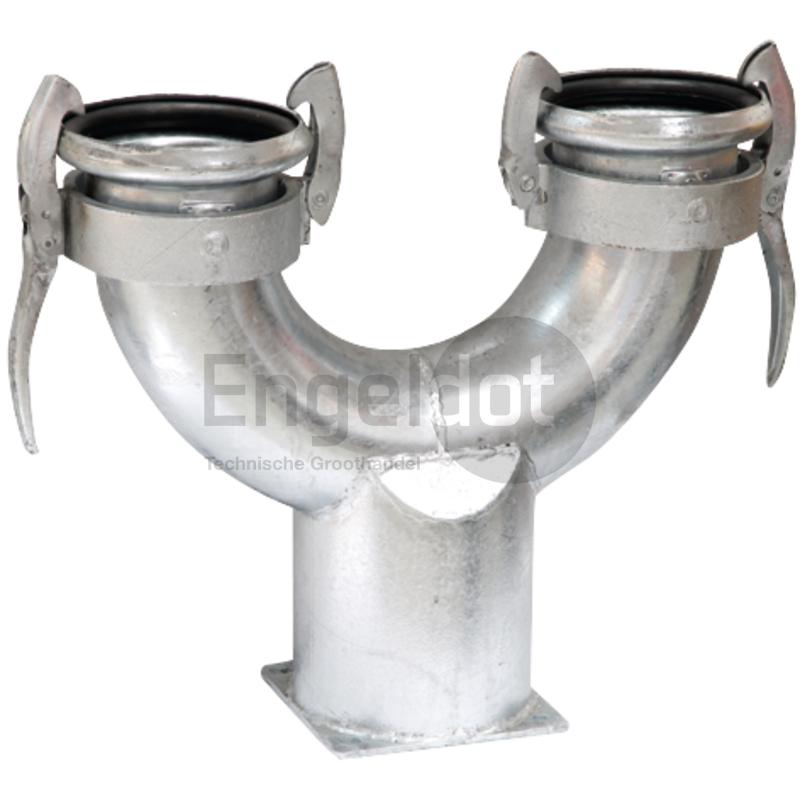

Perrot Y-Stück 1x Flansch 8", 2x M-Teil 6"

Produktbeschreibung

Dieses Perrot Y-Stück verbindet einen Flansch in 8 Zoll mit zwei Perrot M-Teilen in 6 Zoll. Damit teilen Sie den Strom einer Pumpe, eines Behälters oder einer Leitung mit 8-Zoll-Flansch auf zwei Leitungen in 6 Zoll auf, oder Sie führen zwei Leitungen auf einen Flanschanschluss zusammen. Das Formstück wiegt 19,5 kg.

Wie schließen Sie die beiden Abgänge in 6 Zoll an?

Beide Abgänge enden in einem M-Teil. Bei Perrot ist das der Mutterteil der Kupplung: Daran sitzen Kardanring und Hebelwerk, die die Verbindung schließen. An jeden Abgang kommt also ein Rohr, Bogen oder Schlauchstück mit V-Teil in 6 Zoll. Sie stecken das V-Teil in das M-Teil und legen den Hebel um, das geht mit einer Hand.

Gut zu wissen

• Eine Perrot-Kupplung der Größen 50 bis 159 mm lässt sich nach jeder Seite um 15 Grad abwinkeln. Eine kleine Richtungsänderung hinter dem Y-Stück gleichen Sie so ohne zusätzlichen Bogen aus.
• Die Kardankupplung ist drucksicher und saugdicht, auch bei verschmutzten Kupplungen.
• Die Flanschseite hat 8 Zoll. Prüfen Sie vorher, ob der Gegenflansch an Pumpe, Fass oder Leitung dieselbe Größe hat.
