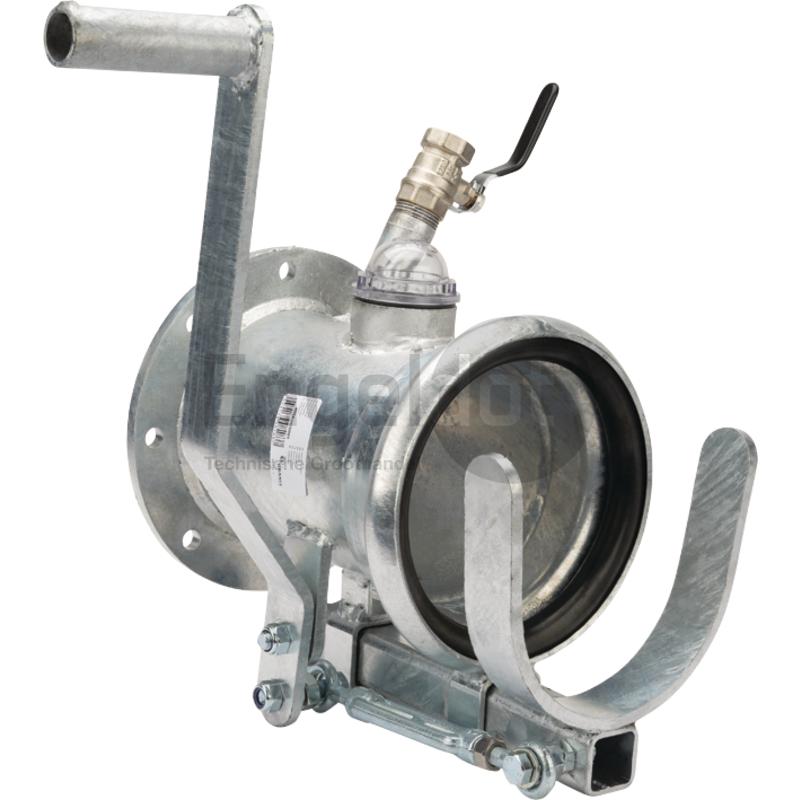

Schnellkupplung 6" mit Rundflansch

Marke: Rabe Artikelnummer: 750700 EAN 4059139081837

Gut zu wissen

Markenprodukt von Rabe
Ausführung in Verzinkt
Anschluss M-deel
Prüfen Sie Artikelnummer, Anschluss und Maße mit Ihrer bestehenden Installation, bevor Sie bestellen.
Nicht sicher, ob das passt? Stellen Sie Ihre Frage. Wir helfen Ihnen gerne weiter.

01 · Produktinformation

Über dieses Produkt

Kurzübersicht

Produkttyp: Perrot-Kupplungen
Marke: Rabe
Anschluss: M-deel
Material: Verzinkt
Artikelnummer: 750700

Alle technischen Daten ansehen

Produktbeschreibung

Diese verzinkte Schnellkupplung in 6 Zoll verbindet ein M-Teil mit einem Rundflansch und ist insgesamt 650 mm lang. Sie verschrauben den Flansch mit einer Pumpe, einem Fass oder einer Leitung mit passendem runden Gegenflansch und haben danach einen Kupplungspunkt, an dem Sie mit einem Handgriff eine Leitung anschließen. Das Ganze wiegt 13,33 kg.

Der Flansch: erst messen

Der Lochabstand des Flanschs ist mit 210 angegeben. Vergleichen Sie diesen Wert vor der Wahl mit Ihrem Gegenflansch, denn ein Rundflansch passt nur, wenn Lochkreis und Bohrungen übereinstimmen. Legen Sie beim Verschrauben eine Flanschdichtung ein, damit die Verbindung dicht ist.

Die Kupplung

Im Perrot-System ist das M-Teil das Mutterteil mit Kardanring und Hebelwerk. An diese Schnellkupplung passt also ein Rohr, Bogen oder Schlauchstück mit V-Teil in 6 Zoll.
Eine Perrot-Kupplung der Größen 50 bis 159 mm lässt nach beiden Seiten 15 Grad Abwinkelung zu.
Verzinkter Stahl hat eine dünne Zinkschicht, die ihn vor Korrosion schützt.
