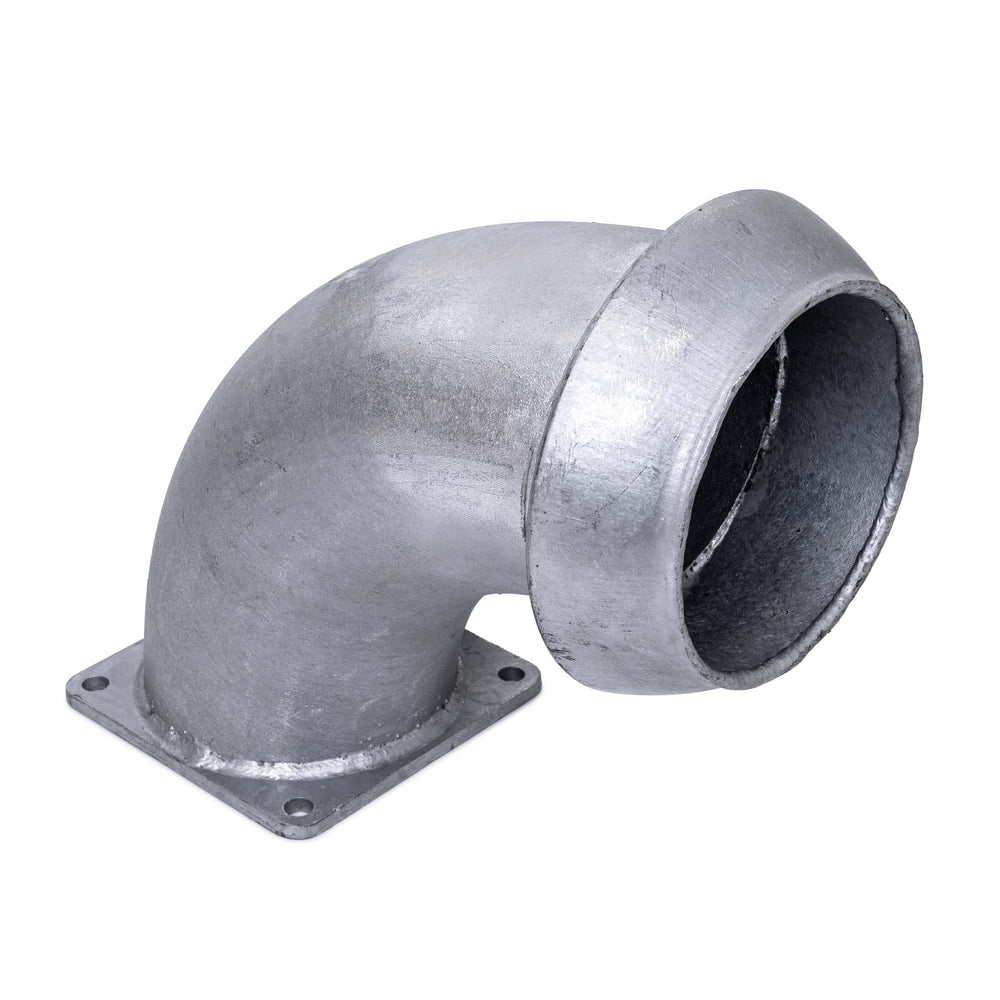

Perrot 90 Grad Bogen V-Teil / Vierkantflansch

Produktbeschreibung

Mit diesem Perrot 90 Grad Bogen setzen Sie ein V-Teil rechtwinklig an einen Vierkantflansch. Den Bogen gibt es in 4, 5, 6 und 8 Zoll. Achten Sie bei der Wahl nicht nur auf die Kupplungsgröße: Bei 8 Zoll ändert sich auch das Lochbild des Flanschs.

Lochabstand des Flanschs je Größe

• 4 Zoll: Lochabstand 150 x 150, Gewicht 4,94 kg
• 5 Zoll: Lochabstand 150 x 150, Gewicht 6,27 kg
• 6 Zoll: Lochabstand 150 x 150, Gewicht 7,49 kg
• 8 Zoll: Lochabstand 180 x 180, Gewicht 11,69 kg

Worauf achten Sie beim Anschließen?

Messen Sie zuerst den Lochabstand des Gegenflanschs. 4, 5 und 6 Zoll haben dasselbe Lochbild, 8 Zoll ein größeres. Auf der Kupplungsseite sitzt ein V-Teil, also das Vaterteil der Perrot-Kardankupplung. Es passt in ein M-Teil gleicher Größe, an dem Kardanring und Hebelwerk die Verbindung schließen.

Eine Perrot-Kupplung lässt sich in den Größen 50 bis 159 mm nur um 15 Grad nach jeder Seite abwinkeln. Muss die Leitung direkt hinter dem Flansch eine Vierteldrehung machen, brauchen Sie diesen Bogen statt eines geraden Flanschstücks.
