Perrot 90 Grad Bogen M-Teil / Vierkantflansch

Produktbeschreibung

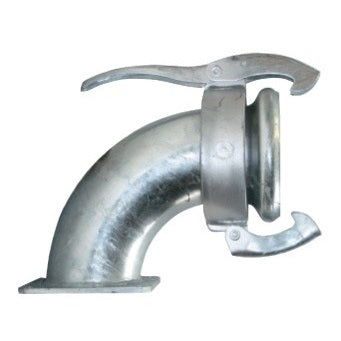

Dieser Perrot-Bogen 90° verbindet einen Vierkantflansch mit einem M-Teil. Sie schrauben den Flansch an ein Teil mit quadratischem Flansch und kuppeln das M-Teil auf das V-Teil Ihrer Perrot-Leitung, die dadurch rechtwinklig abgeht. Es gibt vier Größen: 4, 5, 6 und 8 Zoll.

Flansch und Gewicht pro Größe

• 4 Zoll: Lochabstand 150 x 150 mm, 7,95 kg
• 5 Zoll: 150 x 150 mm, 9,39 kg
• 6 Zoll: 150 x 150 mm, 9,49 kg
• 8 Zoll: 180 x 180 mm, 21,6 kg

Messen Sie vorher den Lochabstand des Gegenflanschs. Nur bei 8 Zoll weicht er von den kleineren Größen ab.

Die Bedienung sitzt am M-Teil

Am M-Teil sitzen Kardanring und Hebelwerk der Perrot-Kupplung, darin liegt der Gummidichtring. Ist die Flanschseite einmal befestigt, kuppeln Sie die Leitung mit einer Hand an oder ab, ohne die Schrauben wieder anzufassen.
