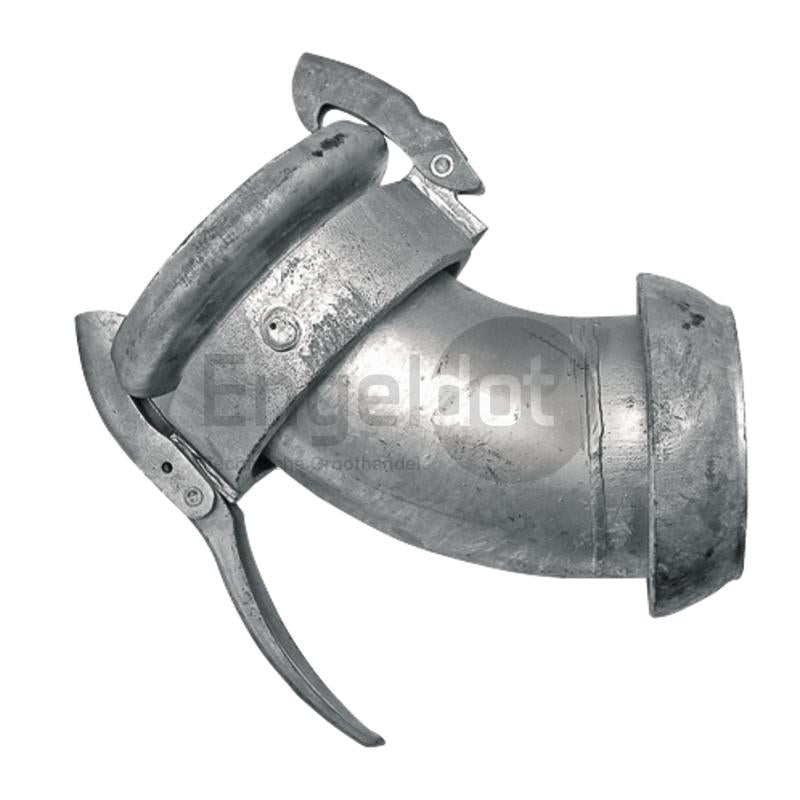

Perrot 45 Grad Bogen M-Teil / V-Teil

Produktbeschreibung

Dieser Perrot-Bogen 45° mit M-Teil und V-Teil passt direkt zwischen zwei Teile einer Perrot-Leitung. Sie setzen ihn dort ein, wo die Leitung deutlich abknicken muss. Es gibt ihn in sechs Größen: 2, 2 1/2, 3, 4, 5 und 6 Zoll.

Wann brauchen Sie einen Bogen?

Eine Perrot-Kupplung lässt sich nach beiden Seiten um 15° abwinkeln, sodass Sie kleine Richtungsänderungen ohne zusätzliche Bögen erreichen. Muss die Leitung weiter umgelenkt werden, setzen Sie diesen 45°-Bogen dazwischen. Zwei dieser Bögen hintereinander ergeben zusammen einen Winkel von 90 Grad.

So setzen Sie ihn ein

• Das M-Teil des Bogens kuppeln Sie auf das V-Teil der Leitung vor dem Bogen.
• Das V-Teil des Bogens kommt in das M-Teil des nächsten Leitungsteils.
• So bleibt die Reihenfolge von M- und V-Teilen in der Leitung gleich, und Sie müssen nichts umdrehen.
• Nehmen Sie den Bogen in derselben Zollgröße wie die Leitung.
