01 · Produktinformation
Kurzübersicht

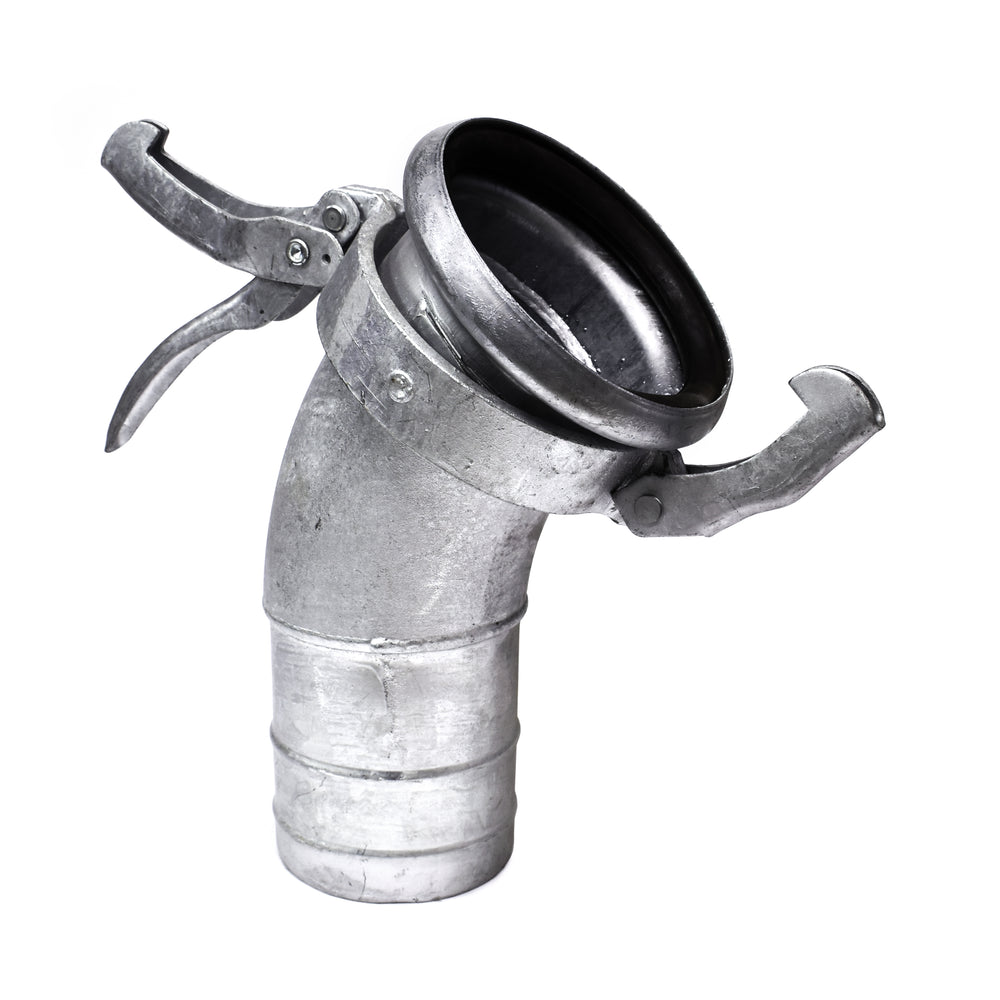

Dieser Perrot-Bogen 45° hat auf der einen Seite ein M-Teil und auf der anderen eine Schlauchtülle. Damit schließen Sie einen Schlauch an das V-Teil einer Perrot-Leitung oder eines Perrot-Formstücks an, mit einem Knick von 45 Grad direkt an der Kupplung. Es gibt vier Ausführungen mit einer Tülle von 100, 108, 125 oder 150 mm.
Die Tülle muss zum Innendurchmesser des Schlauchs passen. Bei 4 Zoll macht genau dieses Maß den Unterschied: Sie wählen 100 oder 108 mm, je nach dem Schlauch, den Sie verwenden.
Im Perrot-System ist das M-Teil die Mutterseite. Daran sitzen Kardanring und Hebelwerk, mit denen Sie die Kupplung schließen, und im M-Teil liegt der Gummidichtring. Beim Kuppeln schieben Sie also das V-Teil der Leitung in diesen Bogen und sichern es mit dem Hebel.
02 · Technische Daten
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Gewicht | Anschlussgröße | Tülle |
|---|---|---|---|---|
| 750508 | 6 Zoll mit Tülle 4 Zoll, 6,09 kg | 6,09 kg | 6" | 4" (100 mm) |
| 750512 | 4 Zoll mit Tülle 108 mm, 4,41 kg | 4,41 kg | 4" | 4" (108 mm) |
| 750516 | 5 inch, 8,42 kg | 8,42 kg | 5" | 5" (125 mm) |
| 750520 | 6 inch, 10,7 kg | 10,7 kg | 6" | 6" (150 mm) |
