Camlock PP Schnellkupplung Modell C M-Teil / Tülle

Produktbeschreibung

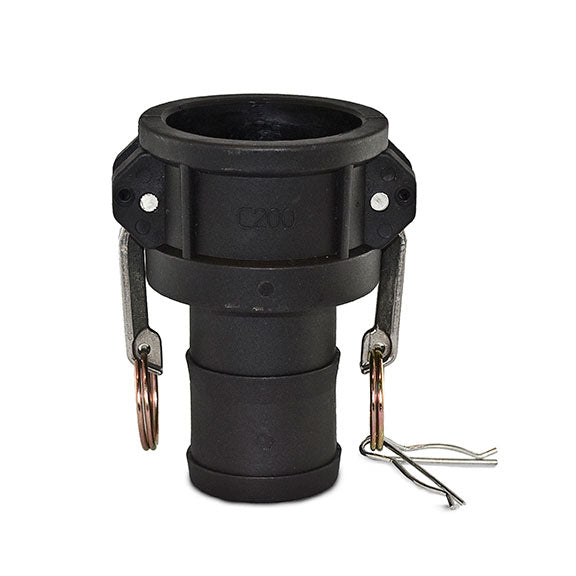

Mit der Camlock PP Schnellkupplung Modell C erhält ein Schlauch am Ende ein M-Teil. Hinten sitzt eine Tülle, die Sie in den Schlauch schieben, vorne die Hebel, mit denen Sie den Schlauch auf einem V-Teil festklemmen. Diese Kunststoffausführung aus Polypropylen gibt es für Schläuche von 19 bis 100 mm.

Welche Tülle für welchen Schlauch?

• Schlauch 19 mm: Kupplungsgröße 3/4 Zoll
• Schlauch 25 mm: 1 Zoll
• Schlauch 32 mm: 1 1/4 Zoll
• Schlauch 38 mm: 1 1/2 Zoll
• Schlauch 50 mm: 2 Zoll
• Schlauch 75 mm: 3 Zoll
• Schlauch 100 mm: 4 Zoll

Wählen Sie die Tülle passend zum Innendurchmesser Ihres Schlauchs und sichern Sie den Schlauch mit einer Schlauchschelle.

Druck und Anschluss

Bis einschließlich 50 mm gilt PN16, bei 75 mm PN9 und bei 100 mm PN7. Das M-Teil kuppeln Sie auf ein V-Teil mit derselben Kupplungsgröße, zum Beispiel Modell A an einer Pumpe oder Modell E an einem anderen Schlauch. Das V-Teil müssen Sie dabei nicht in eine bestimmte Stellung drehen, denn die Nut läuft ganz um.
