01 — Produktinformation
Kurzübersicht

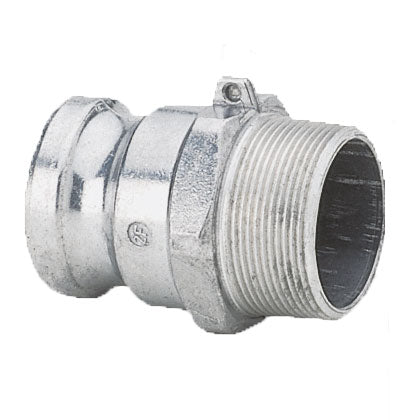

Diese Camlock Schnellkupplung aus Aluminium, Modell F, verbindet ein V-Teil mit einem Anschluss mit Außengewinde. So schaffen Sie den Übergang von einer Leitung oder einem Formstück mit Gewinde auf eine Camlock-Verbindung. Sie wählen aus acht Größen von 3/4 Zoll bis 4 Zoll.
02 — Technische Daten
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Anschlussgröße | Max. Betriebsdruck |
|---|---|---|---|
| 791535 | 3/4 inch | 3/4" | PN16 |
| 791540 | 1 inch | 1" | PN16 |
| 791545 | 1 1/4 inch | 1 1/4" | PN16 |
| 791550 | 1 1/2 inch | 1 1/2" | PN16 |
| 791555 | 2 inch | 2" | PN16 |
| 791560 | 2 1/2 inch | 2 1/2" | PN10 |
| 791565 | 3 inch | 3" | PN9 |
| 791570 | 4 inch | 4" | PN7 |
