Camlock PP Schnellkupplung Modell B M-Teil / Außengewinde
Gut zu wissen
- Markenprodukt von Rabe
- Anschluss Außengewinde
- Prüfen Sie Artikelnummer, Anschluss und Maße mit Ihrer bestehenden Installation, bevor Sie bestellen.
- Nicht sicher, ob das passt? Stellen Sie Ihre Frage. Wir helfen Ihnen gerne weiter.
01 · Produktinformation
Über dieses Produkt
Kurzübersicht
- Produkttyp
- Camlock-Kupplungen
- Marke
- Rabe
- Anschluss
- Außengewinde
- Artikelnummer
- 791351
Produktbeschreibung

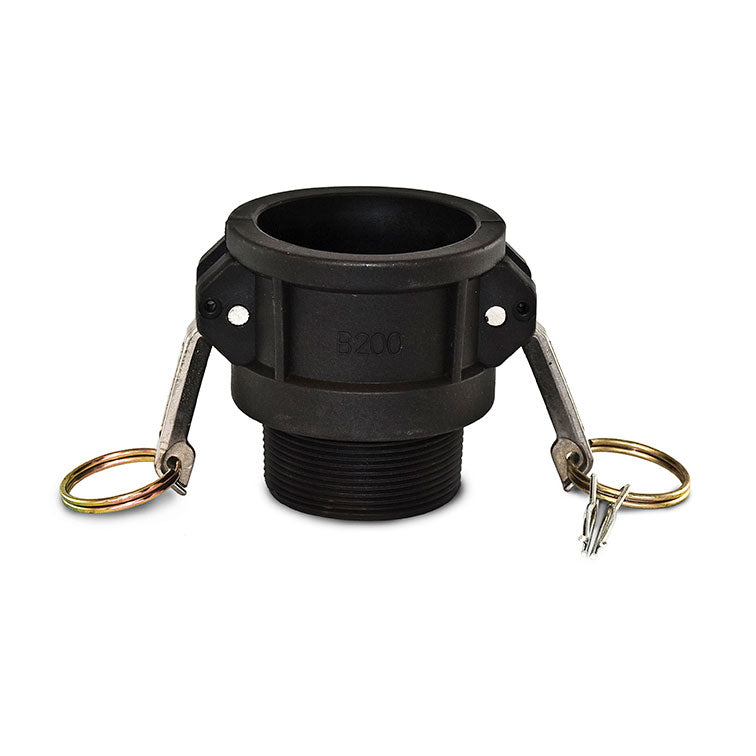

Die Camlock PP Schnellkupplung Modell B ist ein M-Teil mit Außengewinde aus Polypropylen. Sie schrauben sie in einen Anschluss mit Innengewinde, etwa einen Tankauslauf, ein Absperrventil oder ein Reduzierstück, und machen daraus einen Kupplungspunkt mit Hebeln. Es gibt sieben Größen von 3/4 bis 4 Zoll.
Das M-Teil: Hebel und Dichtung
Bei einer Camlock-Kupplung sitzt die Mechanik im M-Teil. Die Hebel haben Nocken, die in die umlaufende Nut des V-Teils greifen. Schließen Sie die Hebel, wird das V-Teil hineingezogen und gegen die Dichtung gedrückt. So entsteht eine abgedichtete Verbindung, die Sie von Hand wieder öffnen.
Welche Größe und welcher Druck?
- 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll: maximal PN16
- 3 Zoll: PN9
- 4 Zoll: PN7
Gegenstück und Verschluss
Auf Modell B passt ein V-Teil in derselben Größe, zum Beispiel Modell A mit Innengewinde oder Modell E mit Schlauchtülle. Wenn Sie das M-Teil verschließen möchten, solange nichts angeschlossen ist, verwenden Sie einen Staubstopfen vom Typ DP.
02 · Technische Daten
Technische Daten
- Produkttyp
- Camlock-Kupplungen
- Anschluss
- Außengewinde
Größen & Ausführungen
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Außengewinde | Anschlussgröße | Max. Betriebsdruck |
|---|---|---|---|---|
| 791351 | 3/4 inch | 3/4" | 3/4" | PN16 |
| 791358 | 1 inch | 1" | 1" | PN16 |
| 791361 | 1 1/4 inch | 1 1/4" | 1 1/4" | PN16 |
| 791368 | 1 1/2 inch | 1 1/2" | 1 1/2" | PN16 |
| 791371 | 2 inch | 2" | 2" | PN16 |
| 791381 | 3 inch | 3" | 3" | PN9 |
| 791386 | 4 inch | 4" | 4" | PN7 |
