Camlock Aluminium Schnellkupplungen Modell D, M-Teil Innengewinde

Produktbeschreibung

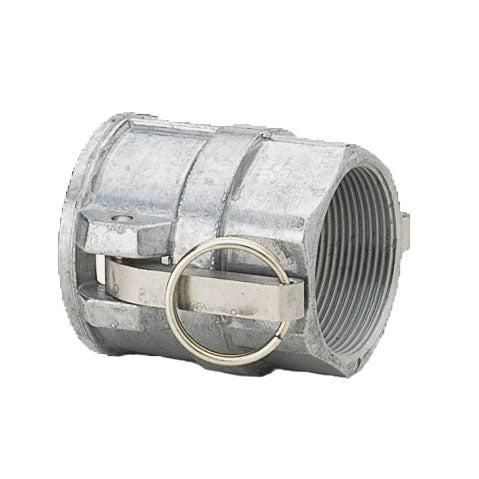

Die Camlock Aluminium Schnellkupplung Modell D ist ein M-Teil mit Innengewinde und Dichtring. Es gibt neun Größen, von 3/4 Zoll bis einschließlich 6 Zoll. Sie schrauben sie auf ein Außengewinde an Pumpe, Tank oder Leitung und haben danach einen Kupplungspunkt mit Hebeln für einen Schlauch mit V-Teil.

Die Dichtung

Im M-Teil sitzt der Dichtring, bei den meisten Größen aus NBR. Das ist Nitrilkautschuk, ein synthetischer Kautschuk, der viel für Dichtungen verwendet wird. Wenn Sie die Hebel schließen, ziehen die Nocken das V-Teil an und der Ring wird zwischen beiden Teilen zusammengedrückt.

Größen und Betriebsdruck

• 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll: PN16
• 2 1/2 Zoll: PN10
• 3 Zoll: PN9
• 4 Zoll: PN7

Darüber gibt es noch 6 Zoll, die größte Ausführung dieser Reihe.

Worauf passt sie?

Auf ein V-Teil in derselben Größe, etwa Modell A mit Innengewinde oder Modell E mit Schlauchtülle. Druckluft und Dampf gehören nicht durch eine Camlock-Kupplung.
