Camlock Aluminium Schnellkupplungen Modell A V-Profil / Innengewinde

Produktbeschreibung

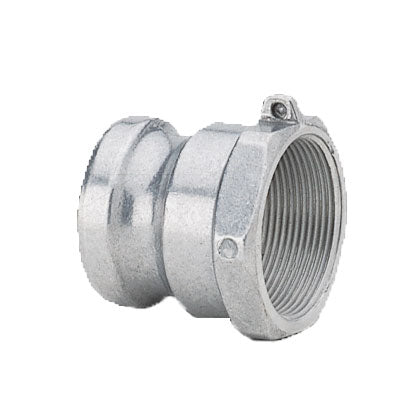

Die Camlock Schnellkupplung Modell A aus Aluminium ist ein V-Teil (Vaterteil) mit Innengewinde, in acht Größen von 3/4 bis 4 Zoll. Sie schrauben sie auf ein Außengewinde, zum Beispiel an der Druckseite einer Pumpe oder am Auslauf eines Tanks. Dort haben Sie dann einen festen Anschluss, an dem Sie einen Schlauch mit M-Teil ohne Werkzeug befestigen und wieder lösen.

Wie funktioniert eine Camlock-Kupplung?

Das V-Teil hat rundum eine Nut. Am M-Teil sitzen Hebel mit Nocken, die in diese Nut greifen. Legen Sie die Hebel um, ziehen sie das V-Teil in das M-Teil und pressen die Dichtung dazwischen zusammen. Weil die Nut ganz umläuft, müssen Sie die beiden Teile vorher nicht in eine bestimmte Stellung drehen.

Größe und Betriebsdruck

• 3/4 bis einschließlich 2 Zoll: PN16
• 2 1/2 Zoll: PN10
• 3 Zoll: PN9
• 4 Zoll: PN7

Die PN-Zahl ist der Auslegungsdruck in bar bei 20 °C. Bei höheren Temperaturen liegt der zulässige Druck niedriger.

Was passt dazu?

Modell A kuppeln Sie mit einem M-Teil derselben Größe: Modell B mit Außengewinde, Modell C mit Schlauchtülle oder Modell D mit Innengewinde.
