Camlock Aluminium Schnellkupplung Modell B M-Teil / Außengewinde

Produktbeschreibung

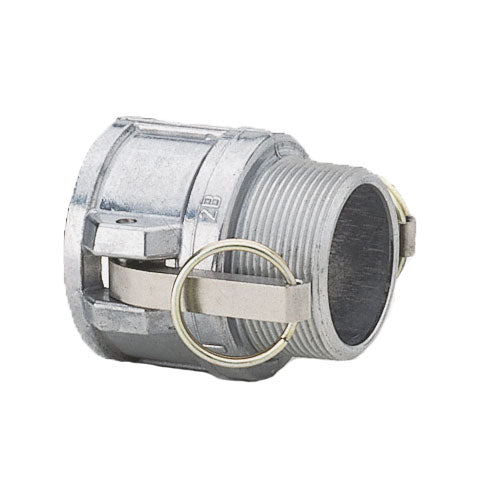

Diese Camlock Schnellkupplung aus Aluminium, Modell B, ist das Kupplungsteil mit den Spannhebeln, hinten mit Außengewinde. Sie schrauben sie auf eine Pumpe, einen Tank, eine Armatur oder ein Fitting mit Innengewinde und haben dann einen Anschlusspunkt, an dem Sie mit einem Camlock-Vaterteil schnell einen Schlauch an- und abkuppeln. Es gibt acht Größen von 3/4 bis 4 Zoll.

Wie funktioniert eine Camlock-Kupplung?

An den Hebeln des Mutterteils sitzen Nocken. Diese greifen in eine Nut, die rundum am Vaterteil verläuft. Klappen Sie die Hebel zu, ziehen sie das Vaterteil in die Kupplung und pressen die Dichtung an. Weil die Nut rundum verläuft, müssen Sie die Teile nicht in eine bestimmte Stellung drehen. Typ B passt auf ein Vaterteil derselben Größe, etwa Typ A, E oder F.

Betriebsdruck je Größe

• 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll: PN16
• 2 1/2 Zoll: PN10
• 3 Zoll: PN9
• 4 Zoll: PN7

Die Zahl hinter PN gibt den Auslegungsdruck in bar bei Raumtemperatur (20 °C) an. Ab 2 1/2 Zoll sinkt der zulässige Druck, bis PN7 bei 4 Zoll.
