6" M-Teil mit Öse, lang, mit Vierkantflansch

Marke: Rabe Artikelnummer: 750720 EAN 4059139084814

Gut zu wissen

Markenprodukt von Rabe
Anschluss Vierkantflens
Prüfen Sie Artikelnummer, Anschluss und Maße mit Ihrer bestehenden Installation, bevor Sie bestellen.
Nicht sicher, ob das passt? Stellen Sie Ihre Frage. Wir helfen Ihnen gerne weiter.

01 · Produktinformation

Über dieses Produkt

Kurzübersicht

Produkttyp: Perrot-Kupplungen
Marke: Rabe
Anschluss: Vierkantflens
Artikelnummer: 750720

Alle technischen Daten ansehen

Produktbeschreibung

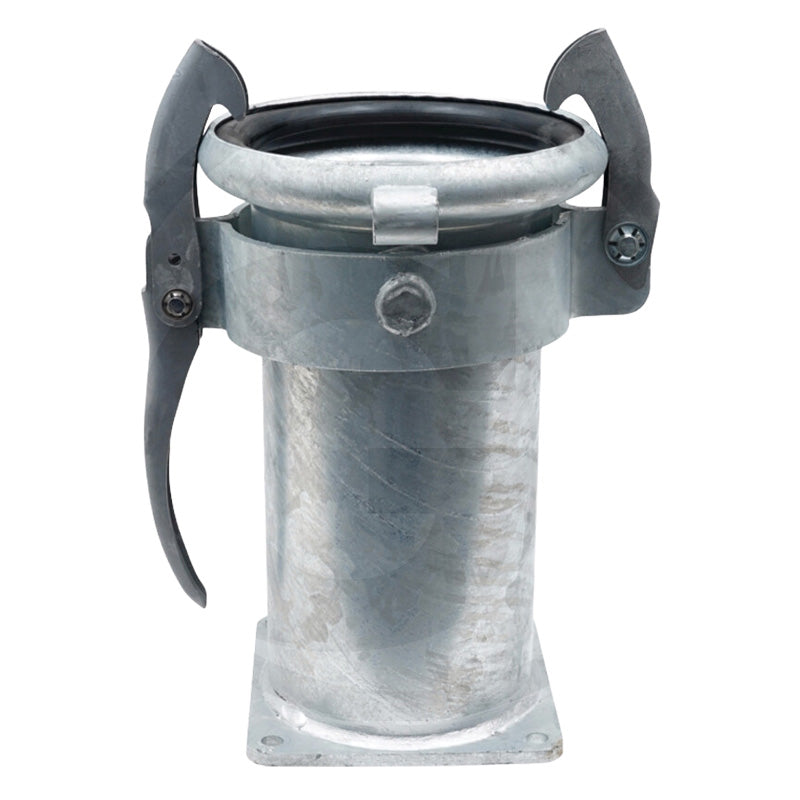

Dieses Flanschstück verbindet einen Vierkantflansch mit einem M-Teil in 6 Zoll und einer Öse. Es ist die lange Ausführung mit 360 mm und wiegt 9,21 kg. Damit setzen Sie eine Kupplung des Perrot-Systems auf ein Fass, eine Pumpe oder eine Leitung mit Vierkantflansch.

Was kuppeln Sie daran?

Im Perrot-System ist das M-Teil das Mutterteil der Kupplung: Daran sitzen Kardanring und Hebelwerk. An dieses Flanschstück kommt also ein Rohr, Bogen, Schlauchstück oder Verteiler mit V-Teil in 6 Zoll. Das Schließwerk sitzt dann auf der Flanschseite, und das Teil, das Sie an- und abkuppeln, braucht nur ein V-Teil.

Praktisch

Halten Sie den Vierkantflansch vor der Wahl an Ihren Gegenflansch und prüfen Sie, ob Lochabstand und Bohrungen übereinstimmen.
Legen Sie beim Verschrauben eine Flanschdichtung zwischen die beiden Flansche, damit die Verbindung dicht ist.
