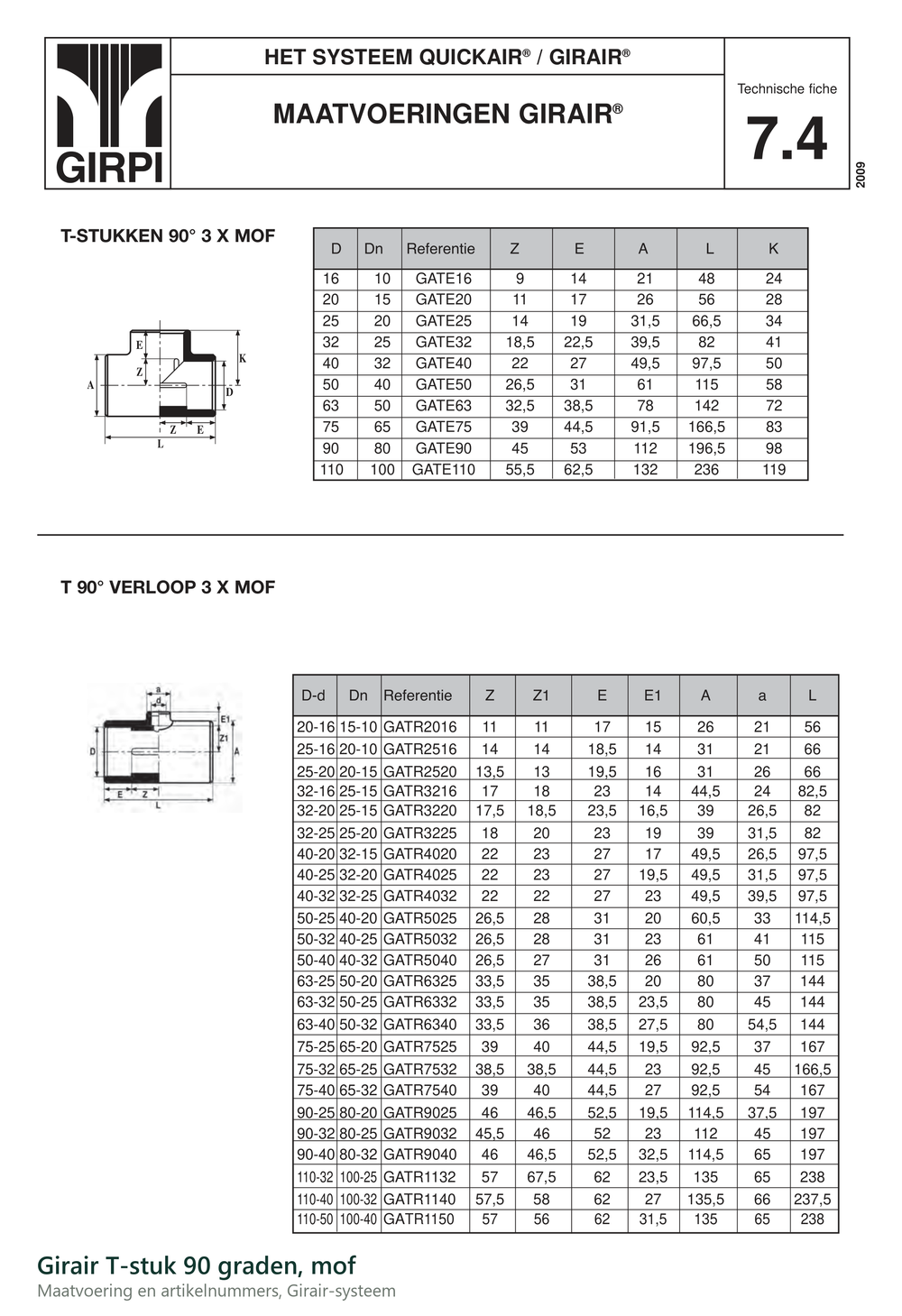

Girair PVR T-Stück 90 Grad, Muffe

Produktbeschreibung

Das gleichseitige T-Stück aus dem PVR-System: drei Muffenanschlüsse gleicher Größe. Sie verwenden es dort, wo sich eine Druckluftleitung in zwei Äste teilt, die beide die volle Kapazität liefern müssen, beispielsweise beim Aufbau einer Ringleitung durch eine Halle.

Der Größenbereich reicht von 16 bis 110 mm und deckt somit den gesamten Bereich von einem einzelnen Werkzeuganschlusspunkt bis zu einer zentralen Stammleitung ab. Bei der Planung eines Netzes lohnt es sich, die Hauptleitung größer zu wählen, als unbedingt nötig, denn Druckverluste in der Leitung kosten am Entnahmepunkt direkt Leistung.

Wofür Sie es verwenden

• Aufbau einer Ringleitung in einer Werkstatt oder Produktionshalle.
• Aufteilung einer Hauptleitung in zwei gleichwertige Äste.
• Verteilerpunkte bei mehreren Arbeitsplätzen.
• Erweiterung eines bestehenden Druckluftnetzes.

Spezifikationen im Überblick

• Material PVR, für Druckluft bestimmt.
• Drei Muffenanschlüsse gleicher Größe.
• Zehn Größen, von 16 bis 110 mm.
• Winkel von 90 Grad.

Praktischer Tipp

• Machen Sie aus einem Druckluftnetz vorzugsweise einen Ring, dann erreicht die Luft jeden Punkt über zwei Wege.
• Unterstützen Sie die Leitung in der Nähe des T-Stücks, Kunststoff biegt sich leichter durch als Stahl.
• Arbeiten Sie sauber, Schmutz in der Muffe ist die häufigste Ursache für eine undichte Verbindung.
• Befolgen Sie die Montageanleitung des Systems, auch bezüglich der Trocknungszeit vor der Inbetriebnahme.

Sie wissen nicht, welche Leitungsgröße Sie benötigen? Geben Sie uns die Kapazität Ihres Kompressors und die Länge des Netzes durch, dann rechnen wir mit.
