Girair PVR-Kragentülle gerillt, Muffe

Produktbeschreibung

Bei großen Größen wird eine Verschraubung unpraktisch, und ein Rohrleitungssystem geht auf eine Flanschverbindung über. Dieser Kragenstutzen ist das Kunststoffteil davon: Sie verbinden ihn über die Muffe mit der Leitung, woraufhin ein loser Flansch über den Kragen fällt und mit Schrauben gegen das Gegenstück befestigt wird.

Der Vorteil ist die gleiche Demontierbarkeit wie bei einer Kupplung, jedoch geeignet für die Durchmesser, in denen sich die Hauptleitung eines Druckluftnetzes befindet. Die gerillte Ausführung verleiht der Dichtung zusätzlichen Halt an der Kragenfläche.

Wofür Sie es verwenden

• Flanschverbindung in der Hauptleitung eines Druckluftnetzes.
• Anschluss an ein Absperrventil oder eine Komponente mit Flansch.
• Demontierbarer Punkt in einer Leitung mit großem Durchmesser.
• Übergang zu einem metallischen Installationsteil mit Flanschanschluss.

Spezifikationen im Überblick

• Material PVR, für Druckluftanwendungen.
• Muffenanschluss an der Leitungsseite.

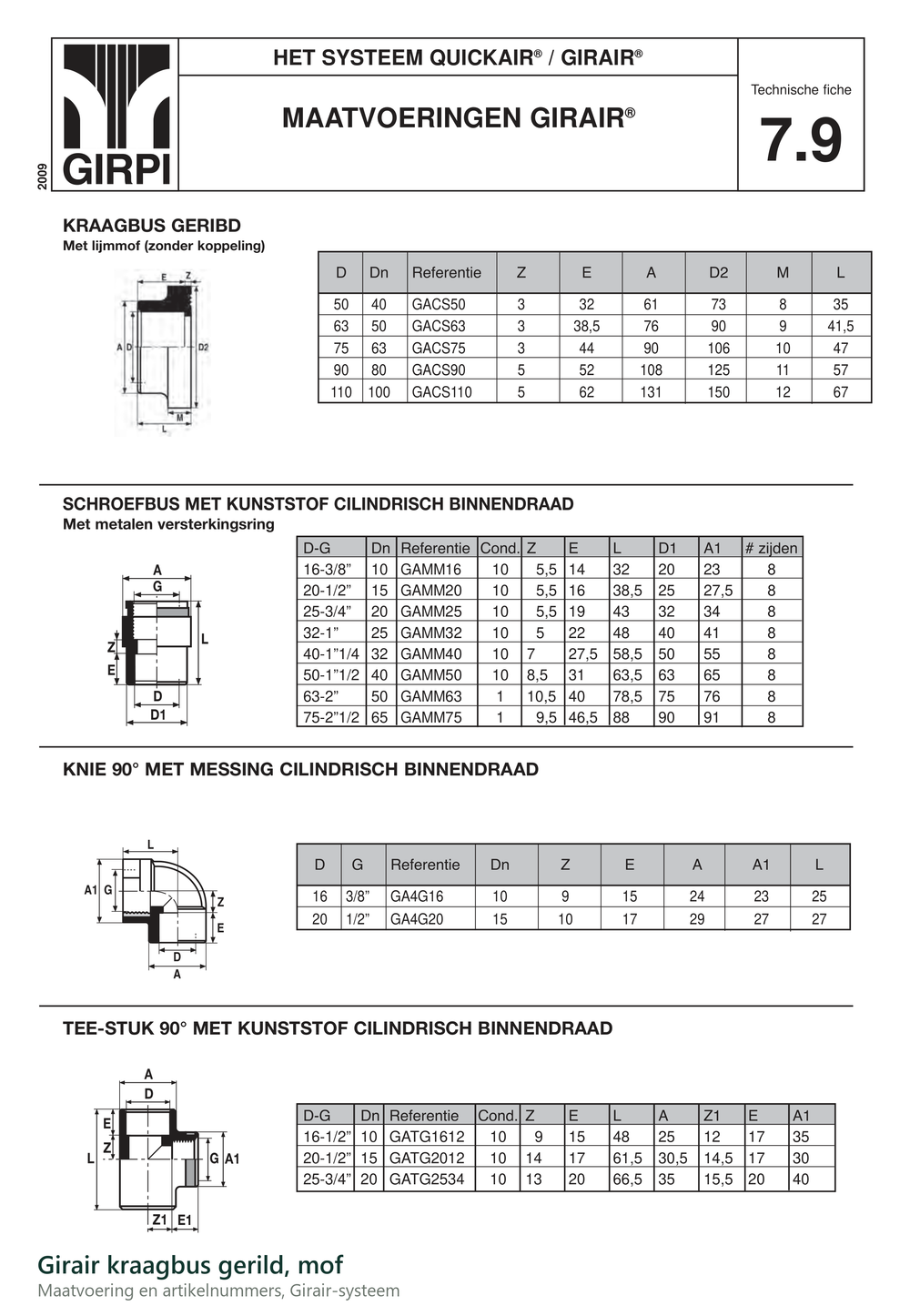

• Fünf Größen: 50, 63, 75, 90 und 110 mm.
• Gerillter Kragen für die Dichtung.

Praktischer Rat

• Ziehen Sie die Schrauben kreuzweise an, dann zieht der Flansch gleichmäßig fest.
• Nicht zu fest anziehen, übermäßige Kraft verformt den Kunststoffkragen.
• Stellen Sie sicher, dass die Dichtung sauber und unbeschädigt ist, bevor Sie den Flansch schließen.
• Loser Flansch und Dichtung sind separate Teile, berücksichtigen Sie diese bei Ihrer Bestellung.

Bestellen Sie dieses Teil zum ersten Mal? Überprüfen Sie dann, ob Sie auch den dazugehörigen losen Flansch, die Dichtung und die Schrauben haben, da Sie die Verbindung sonst nicht herstellen können.
