Girair PVR Knie 90 Grad, Muff

Produktbeschreibung

Der Winkelbogen ist das am häufigsten verwendete Fitting in fast jedem Rohrleitungssystem. Zwei Muffenanschlüsse, ein Winkel von neunzig Grad und eine kompakte Baulänge, die es ermöglicht, die Leitung dicht an einer Wand oder Decke entlangzuführen.

Die Serie reicht von 16 bis 110 mm. Bei kleinen Abmessungen in einer Abzweigung ist der Druckverlust eines Winkelbogens vernachlässigbar. In der Hauptleitung verhält es sich anders, dort lohnt es sich zu prüfen, ob ein Bogen mit größerem Radius passt.

Wofür Sie ihn verwenden

• Winkelmäßige Richtungsänderung in einer Druckluftleitung.
• Von horizontal nach vertikal, zum Beispiel bei einem Abstieg zu einem Arbeitsplatz.
• Ecken einer Ringleitung um eine Halle.
• Abzweigungen, die dicht an einer Wand anliegen müssen.

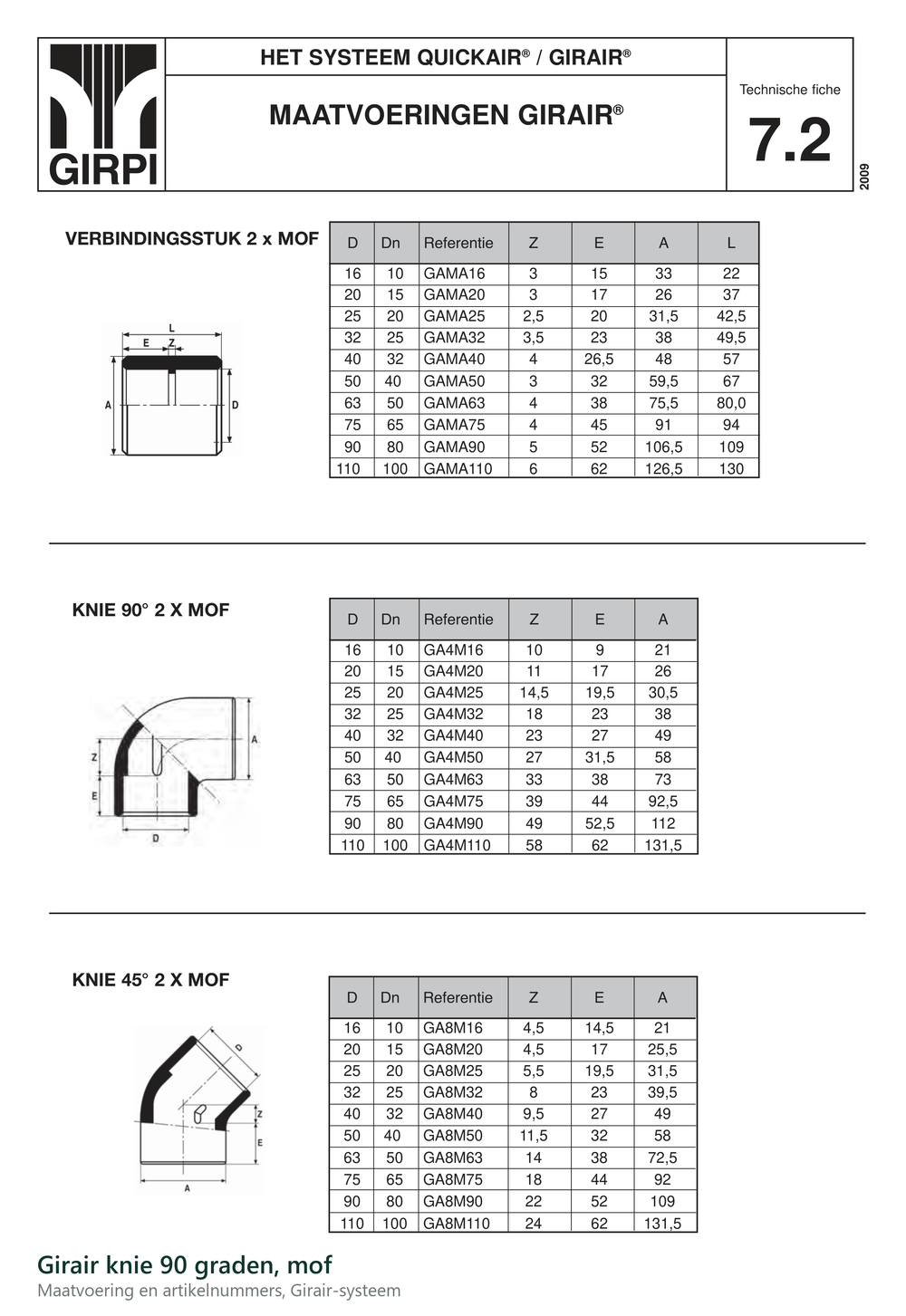

Spezifikationen auf einen Blick

• Material PVR, für Druckluftanwendungen.
• Muffenanschluss auf beiden Seiten.
• Zehn Größen, von 16 bis 110 mm.
• Winkel von 90 Grad.

Praktische Tipps

• Lassen Sie eine Abzweigung nach unten immer über einen Bogen oben auf der Hauptleitung beginnen.
• Setzen Sie eine Schelle innerhalb eines halben Meters jedes Knies.
• Überprüfen Sie die Einstecktiefe, eine nicht vollständig eingesteckte Muffe leckt unter Druck.
• Halten Sie den angegebenen maximalen Arbeitsdruck ein.

Bauen Sie ein komplettes Netz auf? Rechnen Sie bei der Bestimmung der Leitungsgröße jeden Bogen als ein Stück zusätzliche Leitungslänge ein, dann erleben Sie am Zapfpunkt keine Überraschungen.
