PE100 Trinkwasserrohr
Tyleen-Schlauch
Beregnung, Trinkwasser
- Markenprodukt von Rabe
- Ausführung in PE 100
- Prüfen Sie Artikelnummer, Anschluss und Maße mit Ihrer bestehenden Installation, bevor Sie bestellen.
- Nicht sicher, ob das passt? Stellen Sie Ihre Frage. Wir helfen Ihnen gerne weiter.
01 — Produktinformation
Über dieses Produkt
Kurzübersicht
- Produkttyp
- Tyleen-Schlauch
- Marke
- Rabe
- Anwendung
- Beregnung, Trinkwasser
- Material
- PE 100
- Artikelnummer
- 230120
Produktbeschreibung
PE100 ist die moderne Qualitätsklasse für PE-Rohre. Das Material ist stärker als das ältere PE40, wodurch bei gleichem Druck eine dünnere Wand ausreicht. Das bedeutet bei gleichem Außendurchmesser einen größeren Innendurchmesser und somit weniger Druckverlust über die Länge.
Achtzehn Ausführungen decken Durchmesser von 20 bis 110 mm ab, auf Rollen von 50 oder 100 Metern. Die Wandstärke steht im Varianten-Label hinter dem Durchmesser, zum Beispiel 32 x 2,0 mm.
Wofür wird es verwendet?
- Trinkwasserleitung zu einem Wohnhaus, Stall oder Betrieb.
- Wasserversorgung für Vieh.
- Unterirdische Transporttrasse.
- Ersatz einer alten Leitung bei Renovierung.
Spezifikationen auf einen Blick
- Material PE100.
- Achtzehn Ausführungen, von 20 bis 110 mm.
- Rollen von 50 oder 100 Metern.
- Wandstärke pro Ausführung angegeben.
Praktischer Tipp
- Verlegen Sie das Rohr auf einem verdichteten Sandbett ohne Steine.
- Rollen Sie es aus und lassen Sie es sich vor dem Verlegen erwärmen, damit die Krümmung verschwindet.
- Sägen Sie rechtwinklig ab, bevor Sie eine Klemmverbindung montieren.
- Spülen Sie eine neu verlegte Leitung vor der Inbetriebnahme gründlich durch.
- Verlegen Sie das Rohr tief genug, um Frostschäden zu vermeiden.
Zweifeln Sie zwischen PE40 und PE100? PE100 hat bei gleichem Außendurchmesser einen größeren Durchlass, was auf einer langen Strecke einen spürbaren Unterschied im Druckverlust bedeutet. Wenn Sie an eine bestehende Installation anschließen, prüfen Sie, welche Klasse dort verwendet wird.
02 — Technische Daten
Technische Daten
- Produkttyp
- Tyleen-Schlauch
- Anwendung
- Bewässerung, Trinkwasser
- Ausführung
- HDPE
- Material
- PE 100
- Garantie
- 2 Jahre ab Rechnungsdatum bei sachgemäßem Gebrauch und Wartung
- Prüfzeichen
- Kiwa Zulassung

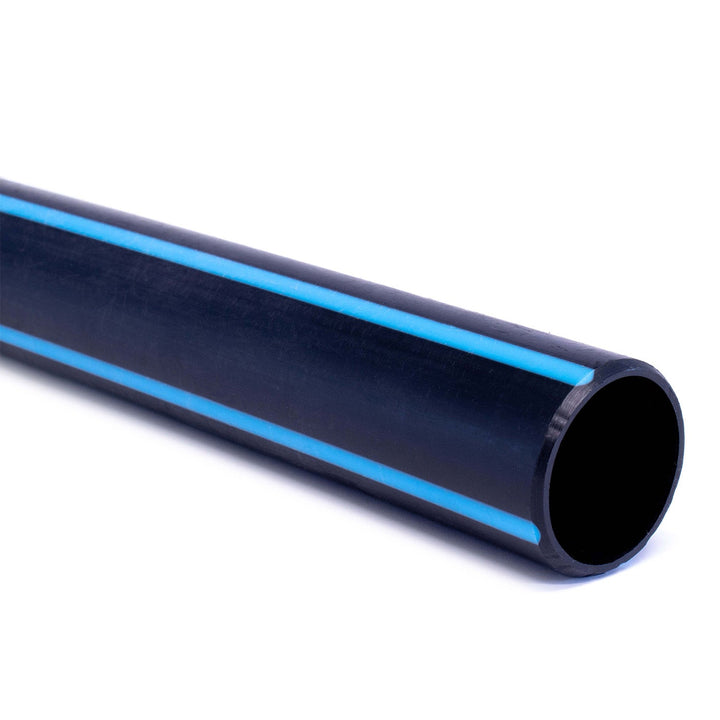

- Farbe
- Schwarz Mit blaue Streifen
Größen & Ausführungen
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Typ | Durchmesser | Wandstärke | Druck PN | Max. Betriebsdruck | Länge |
|---|---|---|---|---|---|---|---|
| 230120 | 110 x 6,6 mm / 100 m | SDR 17 | 110 mm | 6,6 mm | PN10 | PN10 | 100 m |
| 230084 | 110 x 6,6 mm / 50 m | SDR 17 | 110 mm | 6,6 mm | PN10 | PN10 | 50 m |
| 230090 | 20 x 2,0 mm / 100 m | SDR 11 | 20 mm | 2,0 mm | PN16 | PN16 | 100 m |
| 230054 | 20 x 2,0 mm / 50 m | SDR 11 | 20 mm | 2,0 mm | PN16 | PN16 | 50 m |
| 230092 | 25 x 2,0 mm / 100 m | SDR 13.6 | 25 mm | 2,0 mm | PN12.5 | PN12.5 | 100 m |
| 230056 | 25 x 2,0 mm / 50 m | SDR 13.6 | 25 mm | 2,0 mm | PN12.5 | PN12.5 | 50 m |
| 230096 | 32 x 2,0 mm / 100 m | SDR 17 | 32 mm | 2,0 mm | PN10 | PN10 | 100 m |
| 230060 | 32 x 2,0 mm / 50 m | SDR 17 | 32 mm | 2,0 mm | PN10 | PN10 | 50 m |
| 230100 | 40 x 2,4 mm / 100 m | SDR 17 | 40 mm | 2,4 mm | PN10 | PN10 | 100 m |
| 230064 | 40 x 2,4 mm / 50 m | SDR 17 | 40 mm | 2,4 mm | PN10 | PN10 | 50 m |
| 230104 | 50 x 3,0 mm / 100 m | SDR 17 | 50 mm | 3,0 mm | PN10 | PN10 | 100 m |
| 230068 | 50 x 3,0 mm / 50 m | SDR 17 | 50 mm | 3,0 mm | PN10 | PN10 | 50 m |
| 230108 | 63 x 3,8 mm / 100 m | SDR 17 | 63 mm | 3,8 mm | PN10 | PN10 | 100 m |
| 230072 | 63 x 3,8 mm / 50 m | SDR 17 | 63 mm | 3,8 mm | PN8 | PN8 | 50 m |
| 230109 | 75 x 4,5 mm / 100 m | SDR 17 | 75 mm | 4,5 mm | PN10 | PN10 | 100 m |
| 230116 | 90 x 5,4 mm / 100 m | SDR 17 | 90 mm | 5,4 mm | PN10 | PN10 | 100 m |
| 230080 | 90 x 5,4 mm / 50 m | SDR 17 | 90 mm | 5,4 mm | PN10 | PN10 | 50 m |
| 230075 | 75 x 4,5 mm / 50 m | SDR 17 | 75 mm | 4,5 mm | PN10 | PN10 | 50 m |
