01 — Produktinformation
Kurzübersicht

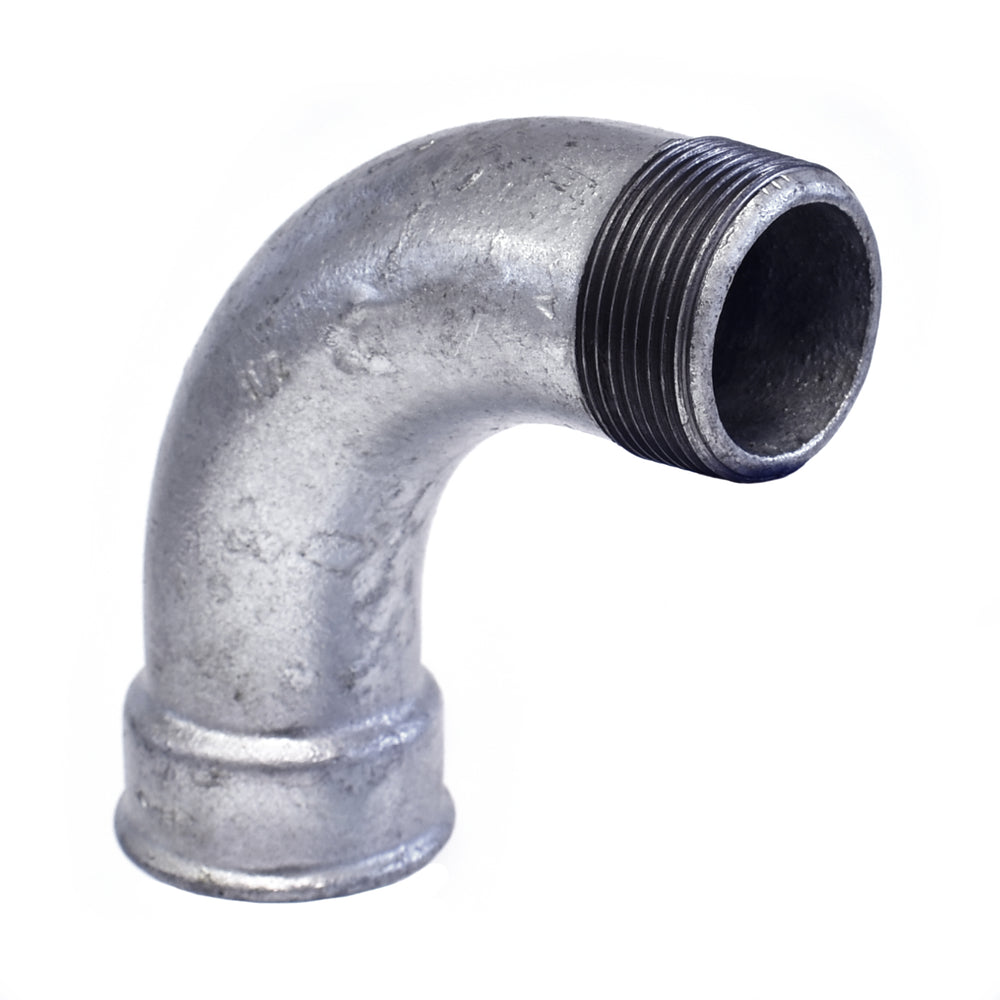

Deze bocht van 90 graden heeft binnendraad aan de ene zijde en buitendraad aan de andere. Daarmee kun je direct in een fitting draaien zonder er een nippel tussen te zetten, wat een lekpunt scheelt.
Elf maten van 1/4 tot 4 inch. De ruime straal houdt het drukverlies laag, wat in een beregeningsleiding merkbaar is.
02 — Technische Daten
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Abmessung | Innengewinde | Außengewinde | Gewicht |
|---|---|---|---|---|---|
| 301104 | 1/4 inch x 1/4 inch | 1/4" x 1/4" | 1/4" | 1/4" | 49 gram |
| 301106 | 3/8 inch x 3/8 inch | 3/8" x 3/8" | 3/8" | 3/8" | 76 gram |
| 301108 | 1/2 inch x 1/2 inch | 1/2" x 1/2" | 1/2" | 1/2" | 115 Gram |
| 301110 | 3/4 inch x 3/4 inch | 3/4" x 3/4" | 3/4" | 3/4" | 206 gram |
| 301112 | 1 inch x 1 inch | 1" x 1" | 1" | 1" | 334 Gram |
| 301114 | 1 1/4 inch x 1 1/4 inch | 1 1/4" x 1 1/4" | 1 1/4" | 1 1/4" | 583 gram |
| 301116 | 1 1/2 inch x 1 1/2 inch | 1 1/2" x 1 1/2" | 1 1/2" | 1 1/2" | 743 gram |
| 301118 | 2 inch x 2 inch | 2" x 2" | 2" | 2" | 1335 gram |
| 301120 | 2 1/2 inch x 2 1/2 inch | 2 1/2" x 2 1/2" | 2 1/2" | 2 1/2" | 2332 gram |
| 301122 | 3 inch x 3 inch | 3" x 3" | 3" | 3" | 3513 gram |
| 301124 | 4 inch x 4 inch | 4" x 4" | 4" | 4" | 6835 gram |
