Dehnungsbrücke Typ 148, M6, grau

Produktbeschreibung

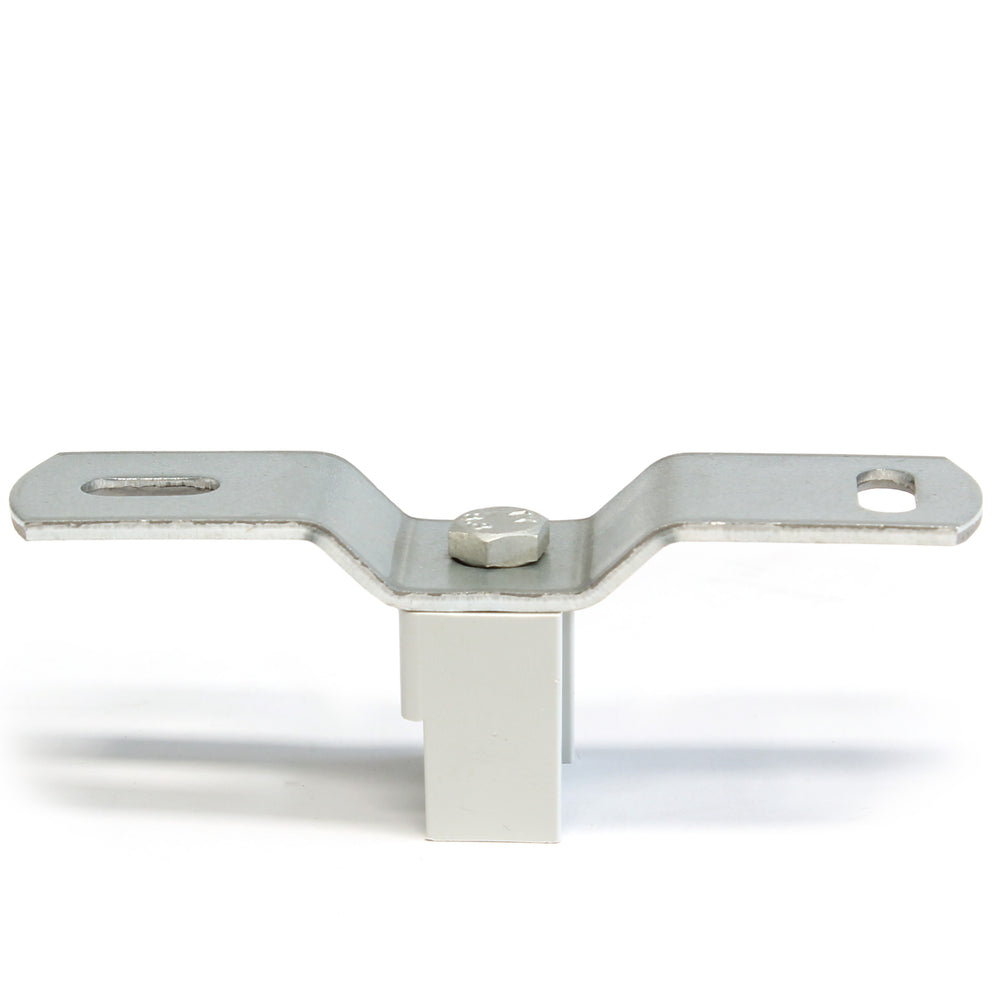

Die graue Dehnungsbrücke Typ 148 ermöglicht die Befestigung eines PVC-Fallrohrs über einer Gebäudefuge, ohne den Bewegungsbereich starr zu blockieren. Das Bauteil besteht aus einer Stahlbrücke mit grauer PVC-Klemmnocke und besitzt einen M6-Anschluss.

Eine Dehnungsfuge erlaubt zwei Bauteilen, sich gegeneinander zu bewegen. Eine gewöhnliche Befestigung genau in dieser Fuge kann Kräfte übertragen und Schäden an Rohr, Schelle oder Fassade verursachen. Die Brücke verlegt den Befestigungspunkt auf die festen Bereiche zu beiden Seiten der Fuge.

Wo wird die Brücke eingesetzt?

• An einem Fallrohr, das entlang oder über eine Fassadenfuge geführt wird.
• Wenn eine übliche Stockschraube im Fugenbereich nicht sicher gesetzt werden kann.
• Bei einem grauen PVC-Fallrohr, zu dem die Klemmnocke optisch passen soll.

Hinweise für die Montage

• Bestimmen Sie zuerst Anfang und Ende der konstruktiven Fuge. Befestigen Sie nicht in losem oder beweglichem Fugenmaterial.
• Wählen Sie Dübel und Schrauben passend zu den beiden festen Untergründen.
• Richten Sie den M6-Anschluss an den übrigen Rohrschellen aus, damit das Fallrohr gerade bleibt.
• Lassen Sie der Leitung ausreichend Bewegungsspiel und fixieren Sie Steckverbindungen nicht unnötig starr.

Prüfen Sie nach der Montage, ob die Brücke das Rohr nur an der vorgesehenen Klemmposition berührt. Bei Unsicherheit über Fugenkonstruktion oder Fassadenlast sollte die Befestigung vor dem Bohren fachlich beurteilt werden.
