Girair PVR Bogen 90 Grad, Muffe

Produktbeschreibung

Ein Bogen mit großem Radius statt eines scharfen Knies. Dieser Unterschied zählt in einer Hauptleitung: Je fließender die Richtungsänderung, desto weniger Druckverlust gibt es unterwegs. Diese Ausführung ist in den großen Größen von 50 bis 110 mm erhältlich.

In einem Druckluftnetz wird Druckverlust oft unterschätzt. Jeder Bogen, jedes Übergangsstück und jeder Meter Leitung kostet ein Stück Druck, und am Ende der Leitung macht sich das an der Leistung Ihrer Werkzeuge bemerkbar. Im Stamm des Netzes lohnt es sich daher, mit großzügigen Bögen zu arbeiten.

Wofür verwenden Sie es

• Richtungsänderung in der Hauptleitung eines Druckluftnetzes.
• Leitungen entlang der Wände einer Produktionshalle.
• Übergang von einer horizontalen zu einer vertikalen Leitung.
• Verlegung eines Ringleitungsnetzes mit großen Radien.

Spezifikationen auf einen Blick

• Material PVR, für Druckluftanwendungen.
• Muffenanschluss an beiden Seiten.

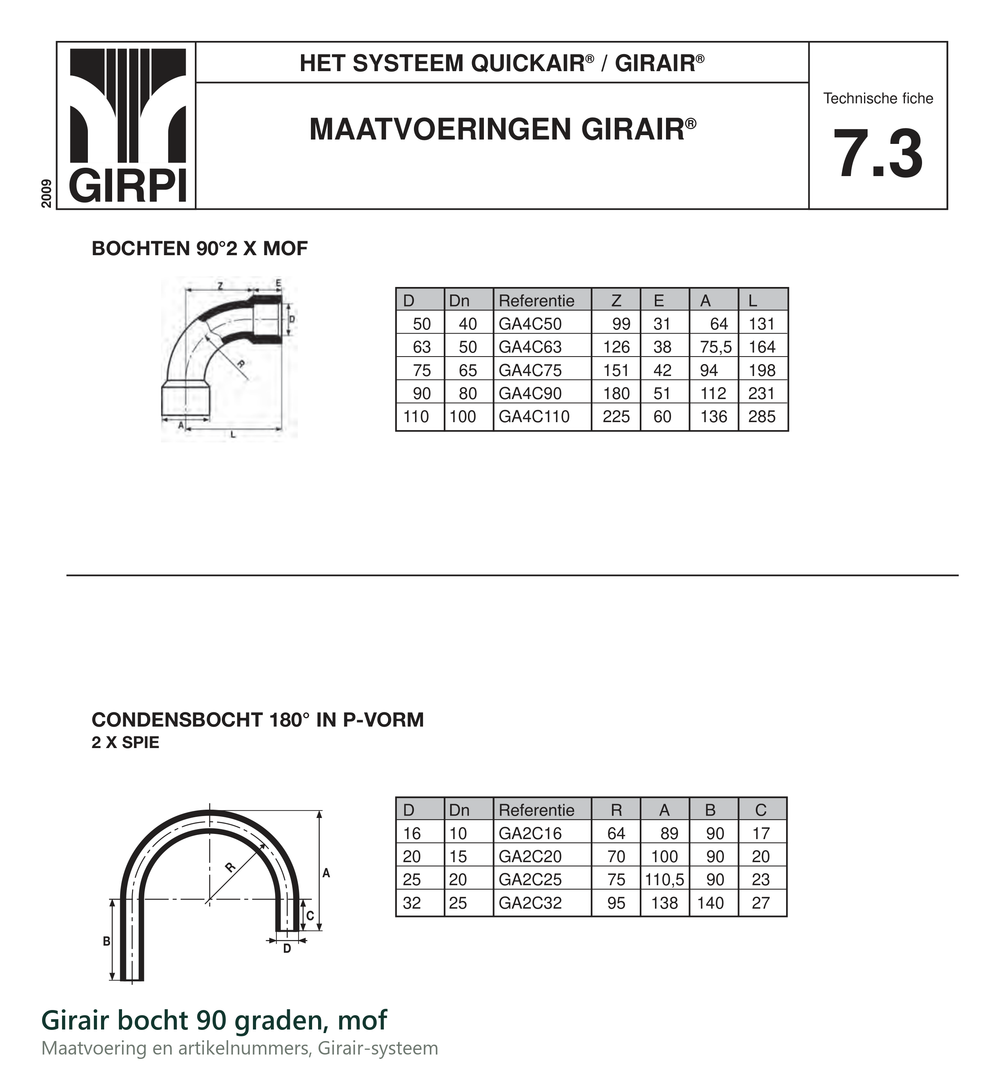

• Fünf Größen: 50, 63, 75, 90 und 110 mm.
• 90-Grad-Bogen mit großem Radius.

Praktischer Rat

• Befestigen Sie die Leitung auf beiden Seiten des Bogens, sonst wirkt das Gewicht auf die Verbindung.
• Lassen Sie Platz für Ausdehnung, Kunststoff dehnt sich bei Temperaturschwankungen merklich aus.
• Verwenden Sie lieber einen großzügigen Bogen als zwei 45-Grad-Winkel hintereinander.
• Halten Sie den maximalen Arbeitsdruck des Systems ein, auch in warmen Umgebungen.

Sie fragen sich, ob Sie Bögen oder Winkel verwenden sollten? Im Stamm Bögen, in den Abzweigungen sind Winkel in Ordnung. So halten Sie den Druckverlust dort, wo es zählt, gering.
