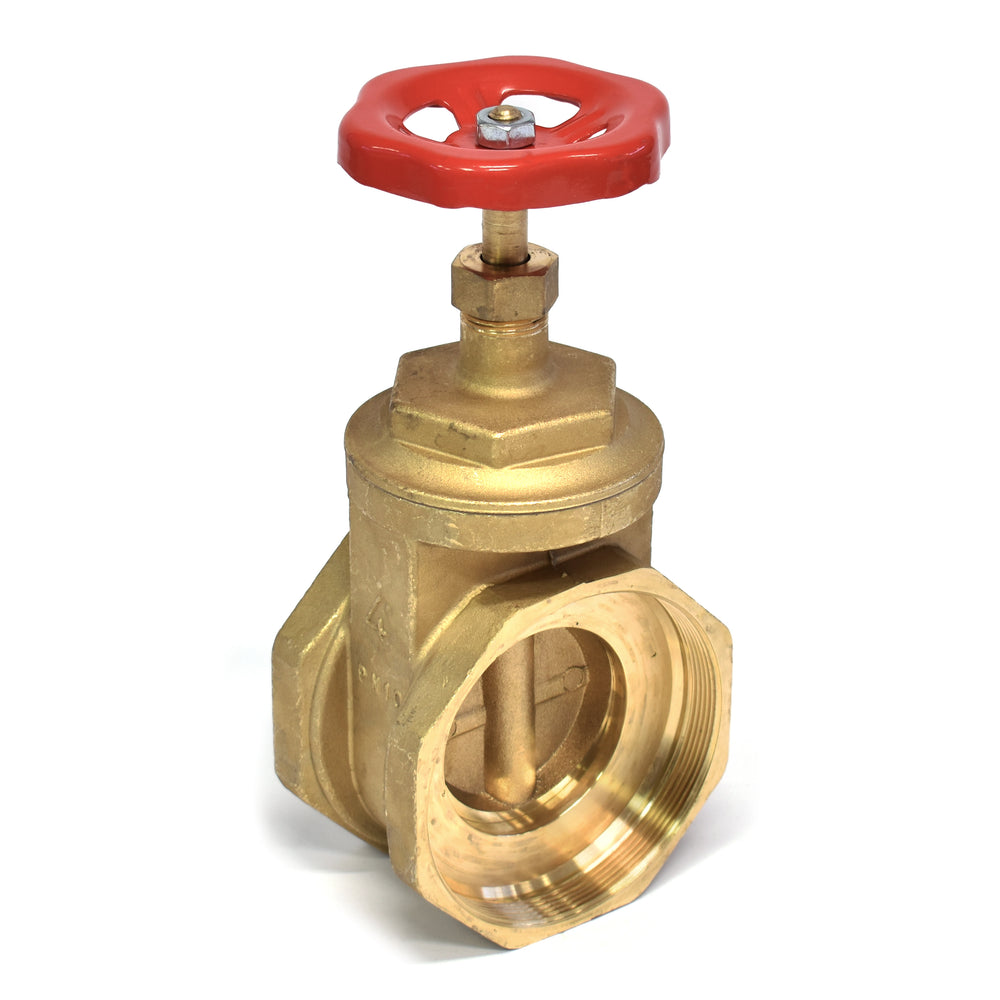

Messing Schieber mit Handrad Typ 40

Produktbeschreibung

Dieser Messing-Schieber mit Handrad, Typ 40, hat auf beiden Seiten Innengewinde und ist in zehn Größen von 1/2 bis 5 Zoll erhältlich. Mit dem Handrad drehen Sie den Schieber auf oder zu. Sie schrauben die Armatur zwischen zwei Leitungsteile mit Außengewinde derselben Größe.

Welche Größe und Druckstufe?

Die Größen sind 1/2, 3/4, 1, 1 1/4, 1 1/2, 2, 2 1/2, 3, 4 und 5 Zoll.

• 1/2 bis einschließlich 4 Zoll: PN16
• 5 Zoll: PN20

Eine Angabe wie 2 x 1 Zoll bedeutet zwei Anschlüsse mit 1 Zoll Innengewinde. Wählen Sie die Größe des Außengewindes, auf das Sie den Schieber drehen.

Was sagt PN?

Die Zahl hinter PN ist der Auslegungsdruck in bar bei 20 °C. Bei höherer Mediumtemperatur liegt der zulässige Druck unter diesem Wert, halten Sie bei warmen Flüssigkeiten also Reserve ein.
