01 · Produktinformation
Über dieses Produkt
Kurzübersicht
- Produkttyp
- Schlauchschellen
- Marke
- Rabe
- Artikelnummer
- 795252
Produktbeschreibung

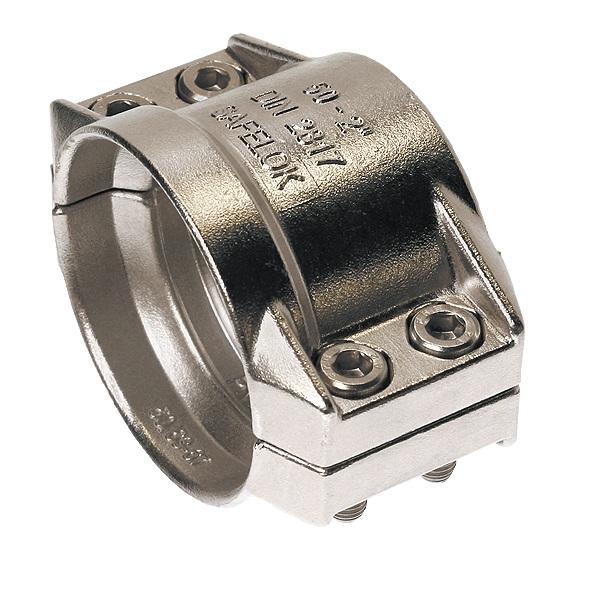

Klemmschalen aus Aluminiumlegierung spannen einen Schlauch rundum auf einer Schlauchtülle fest. Es gibt zehn Ausführungen, für Schläuche mit einem Innendurchmesser von 19 bis 150 mm. Sie kaufen sie pro Stück.
So lesen Sie die Größe
Jede Ausführung nennt drei Zahlen: den Innendurchmesser des Schlauchs, die Wandstärke und den Klemmbereich. Innendurchmesser plus zweimal die Wand ergibt den Außendurchmesser des Schlauchs, und der muss im Klemmbereich liegen. Ein 25-mm-Schlauch mit 6 mm Wand hat außen 37 mm und liegt damit im Bereich von 36 bis 39 mm.
Die Reihe nach Wandstärke
- Wand 6 mm: Schlauch 19 mm (Klemmbereich 30 bis 33 mm), 25 mm (36 bis 39 mm) und 32 mm (43 bis 46 mm).
- Wand 6,5 mm: Schlauch 38 mm (50 bis 52 mm).
- Wand 8 mm: Schlauch 50 mm (64 bis 67 mm), 63 mm (78 bis 82 mm), 75 mm (89 bis 93 mm) und 100 mm (114 bis 119 mm).
- Wand 10 mm: Schlauch 100 mm (118 bis 122 mm) und 150 mm (168 bis 174 mm).
Für einen 100-mm-Schlauch gibt es also zwei Schellen. Messen Sie die Wand Ihres Schlauchs und nehmen Sie die passende Ausführung.
02 · Technische Daten
Technische Daten
- Produkttyp
- Schlauchschellen
Größen & Ausführungen
Die technischen Daten oben gelten für alle Ausführungen. Diese Tabelle zeigt, was pro Ausführung abweicht.
| Art.-Nr. | Ausführung | Abmessung |
|---|---|---|
| 795252 | 19 mm Schlauch, Wandstärke 6 mm, Klemmbereich 30-33 mm | 19 mm Schlauch, Wandstärke 6 mm, Klemmbereich 30-33mm |
| 795254 | 25 mm Schlauch, Wandstärke 6 mm, Klemmbereich 36-39 mm | 25 mm Schlauch, Wandstärke 6 mm, Klemmbereich 36-39 mm |
| 795256 | 32 mm Schlauch, Wandstärke 6 mm, Klemmbereich 43-46 mm | 32mm Schlauch, Wandstärke 6mm, Klemmbereich 43-46mm |
| 795258 | 38 mm Schlauch, Wandstärke 6.5 mm, Klemmbereich 50-52 mm | 38 mm Schlauch, Wandstärke 6.5 mm, Klemmbereich 50-52mm |
| 795262 | 50 mm Schlauch, Wandstärke 8 mm, Klemmbereich 64-67 mm | 50 mm Schlauch, Wandstärke 8 mm, Klemmbereich 64-67 mm |
| 795264 | 63 mm Schlauch, Wandstärke 8 mm, Klemmbereich 78-82 mm | 63 mm Schlauch, Wandstärke 8 mm, Klemmbereich 78-82mm |
| 795266 | 75 mm Schlauch, Wandstärke 8 mm, Klemmbereich 89-93 mm | 75 mm Schlauch, Wandstärke 8 mm, Klemmbereich 89-93mm |
| 795270 | 100 mm Schlauch, Wandstärke 8 mm, Klemmbereich 114-119 mm | 100mm Schlauch, Wandstärke 8 mm, Klemmbereich 114-119 mm |
| 795272 | 100 mm Schlauch, Wandstärke 10 mm, Klemmbereich 118-122 mm | 100mm Schlauch, Wandstärke 10 mm, Klemmbereich 118-122mm |
| 795274 | 150 mm Schlauch, Wandstärke 10 mm, Klemmbereich 168-174 mm | 150 mm Schlauch, Wandstärke 10 mm, Klemmbereich 168-174 mm |
