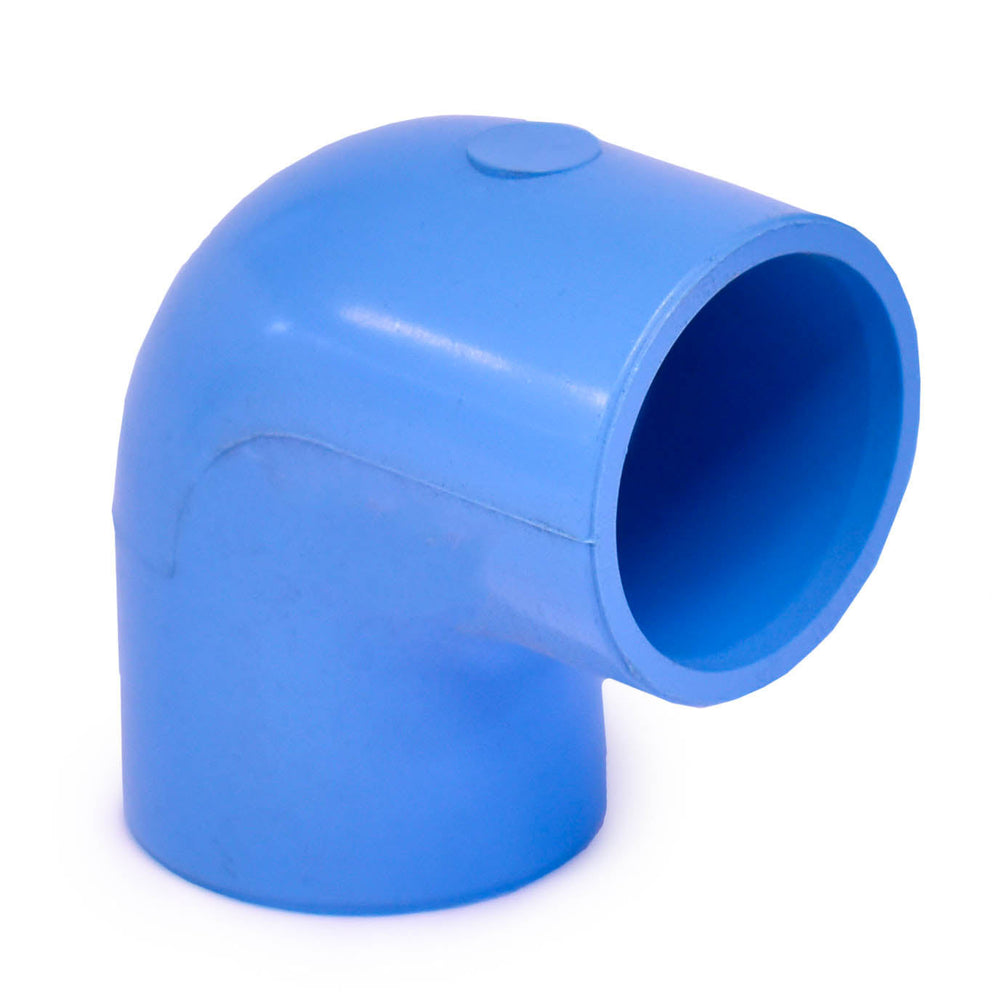

Girair PVR knie 90 graden, mof

Productomschrijving

De haakse knie is het meest gebruikte hulpstuk in vrijwel elk leidingnet. Twee mofaansluitingen, een hoek van negentig graden, en een compacte bouwlengte die je in staat stelt de leiding strak langs een wand of een plafond te laten lopen.

De reeks loopt van 16 tot 110 mm. Bij de kleine maten in een aftakking is het drukverlies van een haakse hoek verwaarloosbaar. In de hoofdleiding ligt dat anders, daar loont het om te kijken of een bocht met ruimere straal past.

Waarvoor gebruik je hem

• Haakse richtingverandering in een persluchtleiding.
• Van horizontaal naar verticaal, bijvoorbeeld bij een afdaling naar een werkplek.
• Hoeken van een ringleiding rond een hal.
• Aftakkingen die strak tegen een wand moeten aansluiten.

Specificaties in het kort

• Materiaal PVR, voor persluchttoepassing.
• Mofaansluiting aan beide zijden.
• Tien maten, van 16 tot 110 mm.
• Hoek van 90 graden.

Praktisch advies

• Laat een aftakking naar beneden altijd via een bocht bovenop de hoofdleiding beginnen.
• Zet een beugel binnen een halve meter van elke knie.
• Controleer de insteekdiepte, een niet volledig ingestoken mof lekt onder druk.
• Houd de opgegeven maximale werkdruk aan.

Bouw je een compleet net op? Reken bij het bepalen van de leidingmaat elke knie mee als een stuk extra leidinglengte, dan kom je aan het tappunt niet voor verrassingen te staan.
