Camlock koppelingen

Camlock snelkoppelingen in aluminium, RVS en PP, in de types A, B, C, D en E. Met binnen- of buitendraad van 1/2 tot 6 inch, of met een slangtule van 13 tot 150 mm.

Camlock werkt met twee hendels op het moederdeel die over de groef van het vaderdeel klappen. Je maakt de verbinding in seconden en zonder gereedschap. Type B, C en D zijn moederdelen (M-deel, met hendels), type A en E zijn vaderdelen (V-deel). Een moederdeel past op elk vaderdeel van dezelfde maat.

Welke camlock koppeling heb je nodig?

Een camlock koppeling bestaat altijd uit twee helften: een moederdeel met twee hendels en een vaderdeel met een groef. De letter van het type vertelt welke helft het is en hoe hij aan de slang, de pomp of de leiding vastzit. Kies eerst de helft, dan de aansluiting en de maat, en dan het materiaal.

De types op een rij

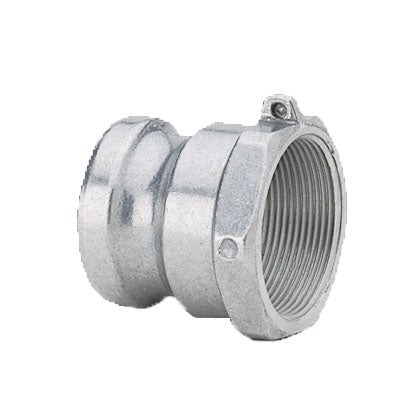

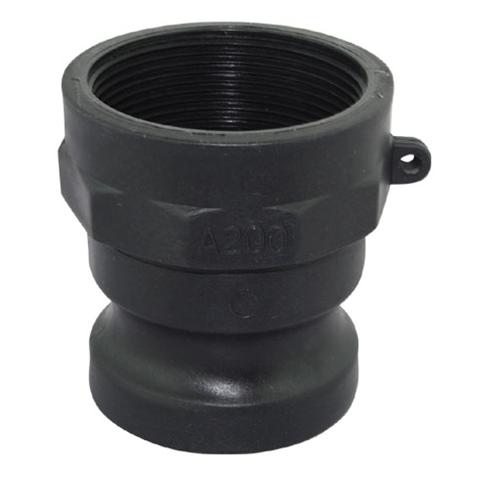

  • Type A: vaderdeel met binnendraad, voor op een buitendraad van een pomp, tank of leiding.

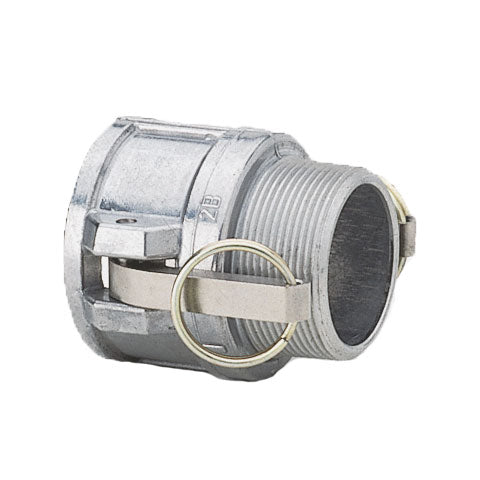

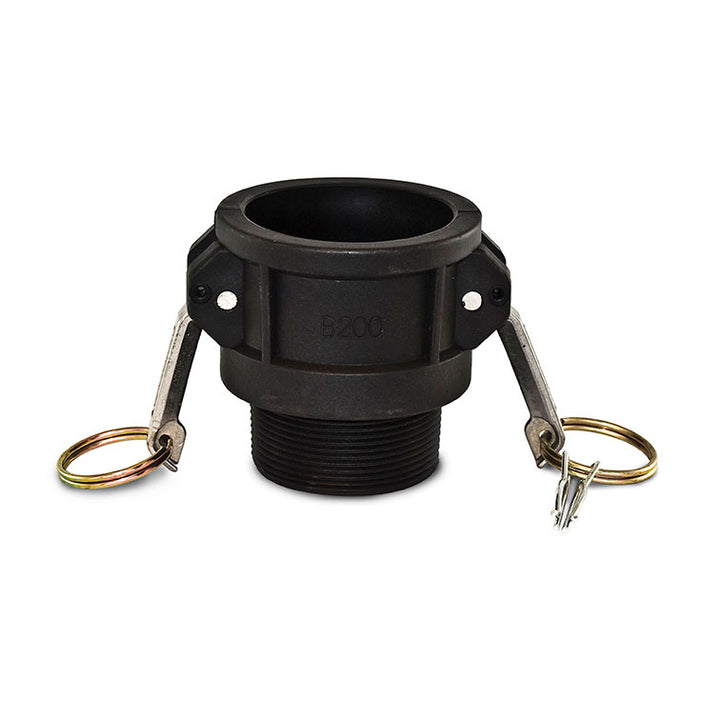

  • Type B: moederdeel met buitendraad, voor in een binnendraad.

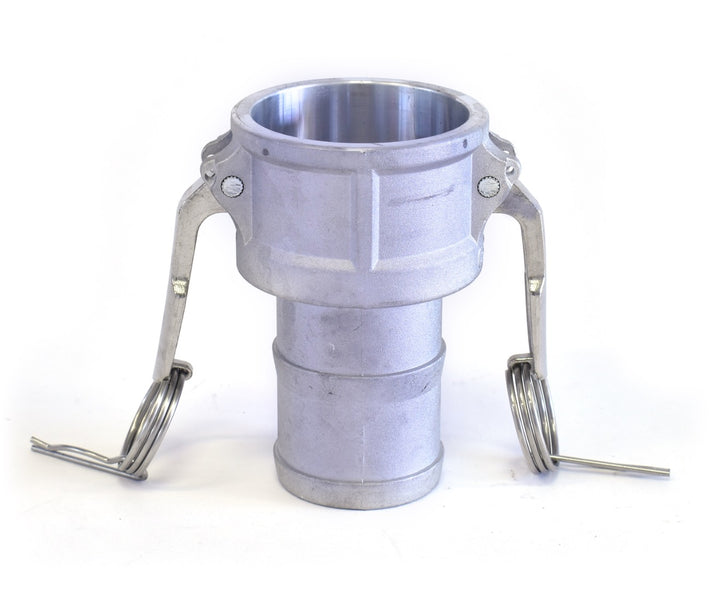

  • Type C: moederdeel met slangtule, voor aan het eind van een slang.

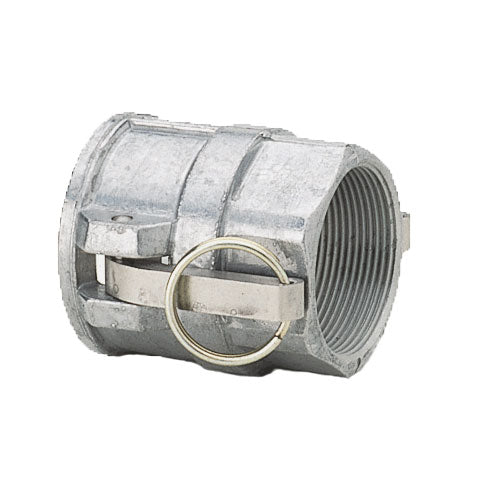

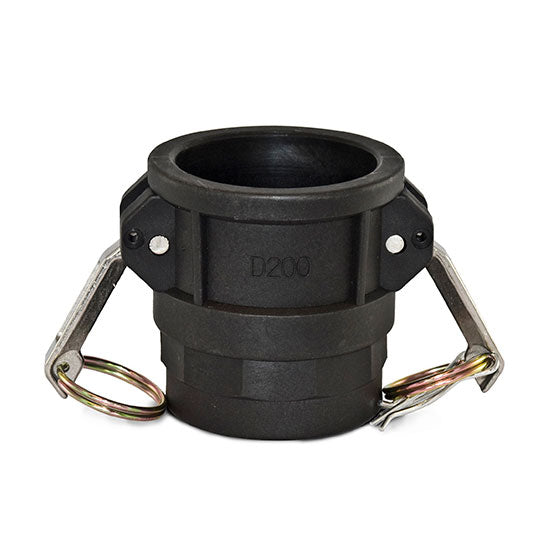

  • Type D: moederdeel met binnendraad, voor op een buitendraad.

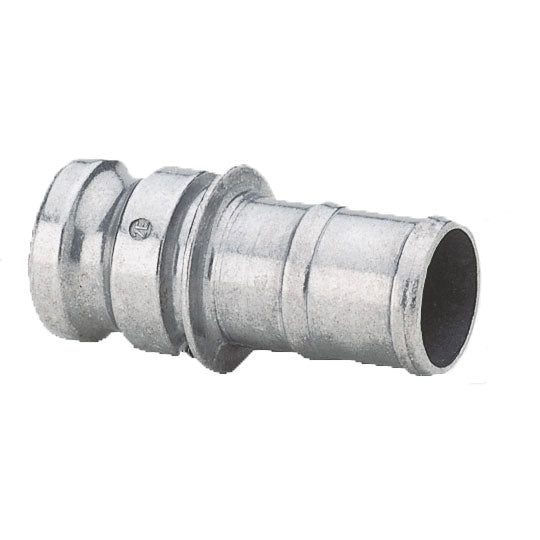

  • Type E: vaderdeel met slangtule.

Een veelgebruikte combinatie is een type C aan de slang en een type A op de pomp of de tank. Twee moederdelen of twee vaderdelen passen niet op elkaar.

Maat

Moederdeel en vaderdeel moeten dezelfde maat hebben. Bij de draaduitvoeringen is de maat gelijk aan de draad, van 1/2 tot 6 inch. Bij een slangtule kies je op de binnendiameter van de slang, van 13 tot 150 mm: een tule van 50 mm hoort bij een camlock van 2 inch.

Materiaal

  • Aluminium: licht en sterk, de gangbare keuze voor water aan pompen, beregeningshaspels en zuig- en persslangen.
  • RVS: roest niet en gaat het langst mee, voor zwaar gebruik en voor vloeistoffen waar aluminium niet tegen kan.
  • PP: kunststof, licht en betaalbaar, en bestand tegen veel reinigingsmiddelen en lichte chemicaliën. Controleer bij chemicaliën altijd of PP en de pakking ertegen bestand zijn.

Koppel voor een vaste verbinding bij voorkeur twee delen van hetzelfde materiaal: aluminium en RVS op elkaar kunnen na verloop van tijd galvanische corrosie geven.

Onderhoud

De pakking zit in het moederdeel en slijt het eerst. Lekt een koppeling, dan is een nieuwe pakking meestal genoeg. Houd de groef van het vaderdeel schoon: zand of vuil in de groef voorkomt dat de hendels goed sluiten.

Meer over materiaal en type kiezen staat in camlock koppelingen kopen: waar let je op, en het verschil met andere snelkoppelingen in GEKA- of Storz-koppeling: welke kies je. De slangen zelf vind je bij de zuigslangen.

Meer in Slangen & Koppelingen

SlangenMessing koppelingenStorz koppelingenGeka koppelingenTankwagenkoppelingenKunststof koppelingenSlangklemmen & houders

Veelgestelde vragen over Camlock koppelingen

Welke camlock past op welke?
Een moederdeel (type B, C of D, met hendels) past op een vaderdeel (type A of E) van dezelfde maat. Twee moederdelen of twee vaderdelen passen niet op elkaar.
Wat is het verschil tussen een M-deel en een V-deel?
Het M-deel is het moederdeel met de twee hendels en de pakking. Het V-deel is het vaderdeel met de groef waar de hendels in vallen.
Past een aluminium camlock op RVS of PP?
Ja, de maten zijn genormeerd, dus een moederdeel past op een vaderdeel van dezelfde maat in een ander materiaal. Voor een vaste verbinding kies je wel liever hetzelfde materiaal, omdat aluminium op RVS na verloop van tijd galvanische corrosie kan geven.
Welke slangtule hoort bij welke maat?
Kies de tule op de binnendiameter van de slang. Een tule van 25 mm hoort bij een camlock van 1 inch, 50 mm bij 2 inch, 75 mm bij 3 inch, 100 mm bij 4 inch en 150 mm bij 6 inch.
