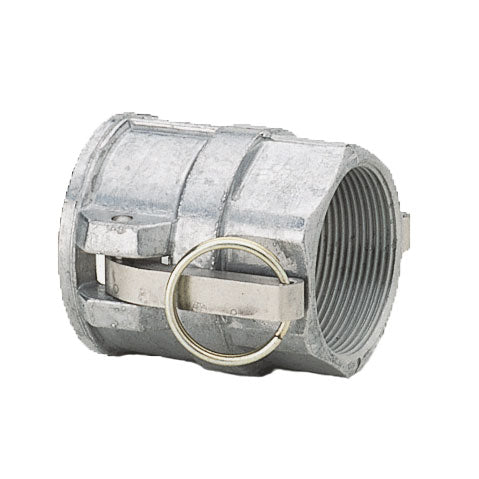

Camlock RVS 633 Snelkoppeling Model D M-deel / Binnendraad

Productomschrijving

De camlock RVS 633 snelkoppeling model D is een roestvaststalen M-deel met binnendraad, te krijgen van 1/2 tot 4 inch. Je monteert hem op een buitendraad, zoals de draadstomp van een pomp, een kraan of een leidingeind. Wat daarna overblijft is een koppeling met hendels, waarop een slang of leiding met een V-deel in een paar tellen vastzit.

Negen maten, drie drukklassen

De maten 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 en 2 1/2 inch hebben allemaal PN16. Voor 3 inch geldt PN14 en voor 4 inch PN7. PN is de ontwerpdruk in bar bij 20 °C. Pomp je warm water of een andere warme vloeistof, reken dan met een lagere toelaatbare druk.

Koppelen en ontkoppelen

• Past op een V-deel in dezelfde maat, zoals model A of model E met slangtule.
• De groef van het V-deel loopt rondom, dus de stand maakt bij het aankoppelen niet uit.
• Met de hendels dicht wordt de pakking tussen beide delen aangedrukt; open de hendels om los te nemen.

Let op

Gebruik camlock-koppelingen niet voor perslucht of stoom.
