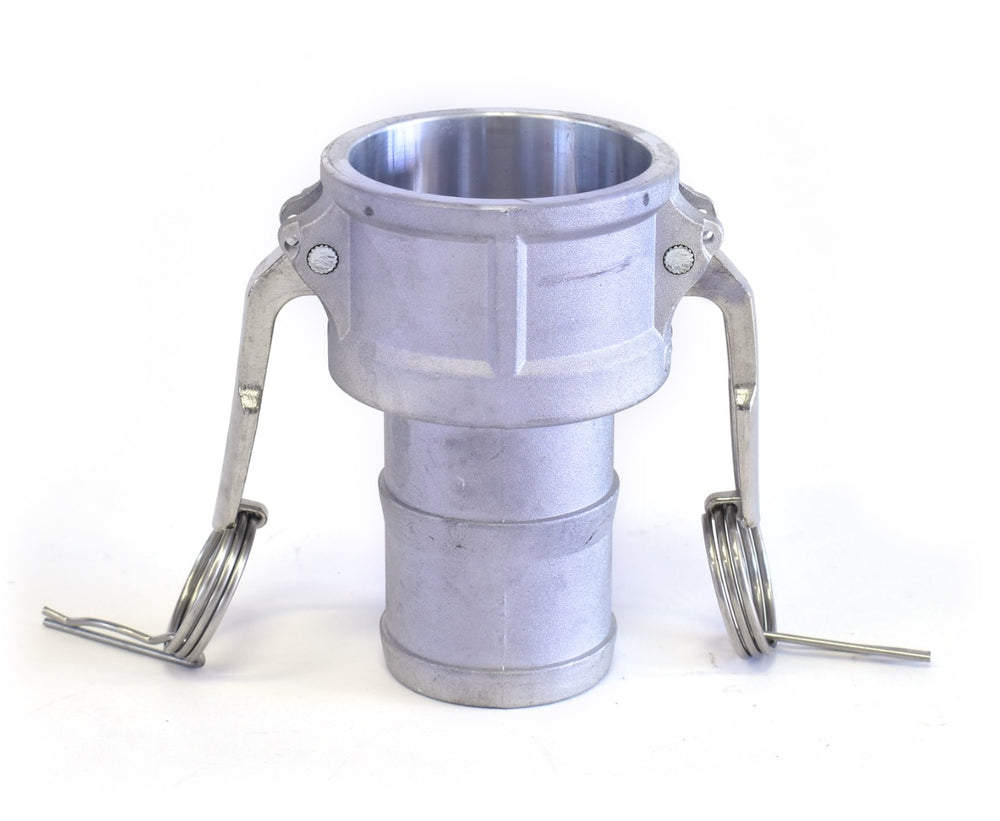

Camlock RVS 633 Snelkoppeling Model C M-deel / Tule

Productomschrijving

De camlock RVS 633 snelkoppeling model C zet je op een slang: aan de ene kant een tule voor in de slang, aan de andere kant een M-deel met hendels. Daarmee klem je de slang op elk V-deel in dezelfde koppelmaat. Deze roestvaststalen uitvoering is er voor slangen van 13 tot 100 mm, in negen maten.

Slangmaat en koppelmaat

De tulemaat volgt de binnendiameter van de slang, de koppelmaat bepaalt op welk V-deel hij past. 13 mm hoort bij 1/2 inch, 19 mm bij 3/4, 25 mm bij 1, 32 mm bij 1 1/4, 38 mm bij 1 1/2, 50 mm bij 2, 63 mm bij 2 1/2, 75 mm bij 3 en 100 mm bij 4 inch.

Werkdruk

• 13 tot en met 63 mm: PN16
• 75 mm: PN14
• 100 mm: PN7

In de praktijk

Schuif de slang helemaal over de tule en zet hem vast met een slangklem. Op een pomp of tank klik je het M-deel op model A of F; slangen koppel je aan elkaar met model E aan de andere slang. Voor perslucht en stoom zijn camlock-koppelingen niet bedoeld.
