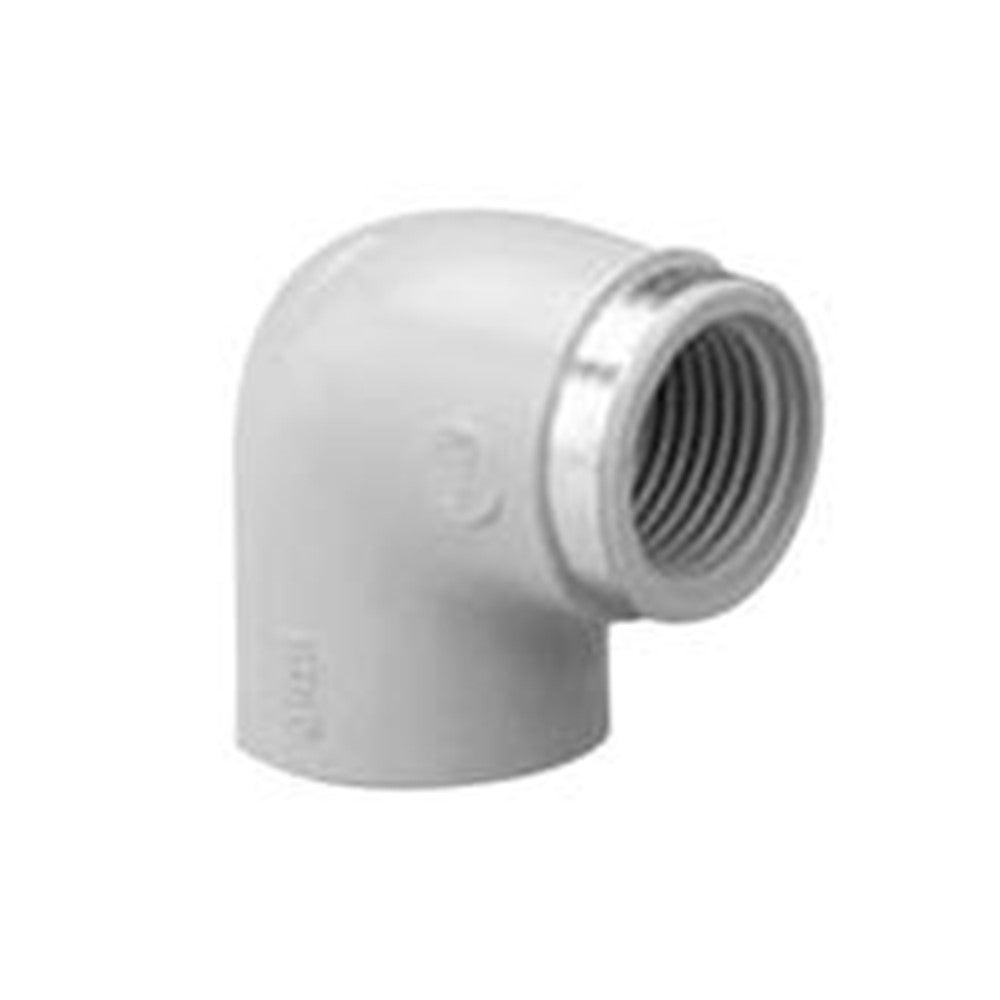

Girair PVR knie 90 graden x binnendraad

Productomschrijving

Deze knie maakt de haakse hoek en eindigt meteen in een binnendraad. Dat maakt hem geschikt als eindpunt van een aftakking: je draait er direct een snelkoppeling, een kraan of een slangaansluiting in, meestal vlak bij de werkplek waar de lucht wordt afgenomen.

Er zijn drie combinaties, waarbij de buismaat en de draadmaat samen oplopen: 16 mm met 3/8 inch, 20 mm met 1/2 inch en 25 mm met 3/4 inch. Kies de draadmaat op wat je erop wilt aansluiten, want een te krappe doorgang aan het tappunt kost meteen luchtopbrengst.

Waarvoor gebruik je hem

• Eindpunt van een aftakking naar een werkplek.
• Aansluiting van een snelkoppeling tegen een wand.
• Overgang van leiding naar slang bij een gereedschapaansluiting.
• Montage van een kogelkraan aan het einde van een tak.

Specificaties in het kort

• Materiaal PVR, voor persluchttoepassing.
• Mofaansluiting aan de ene zijde, binnendraad aan de andere.

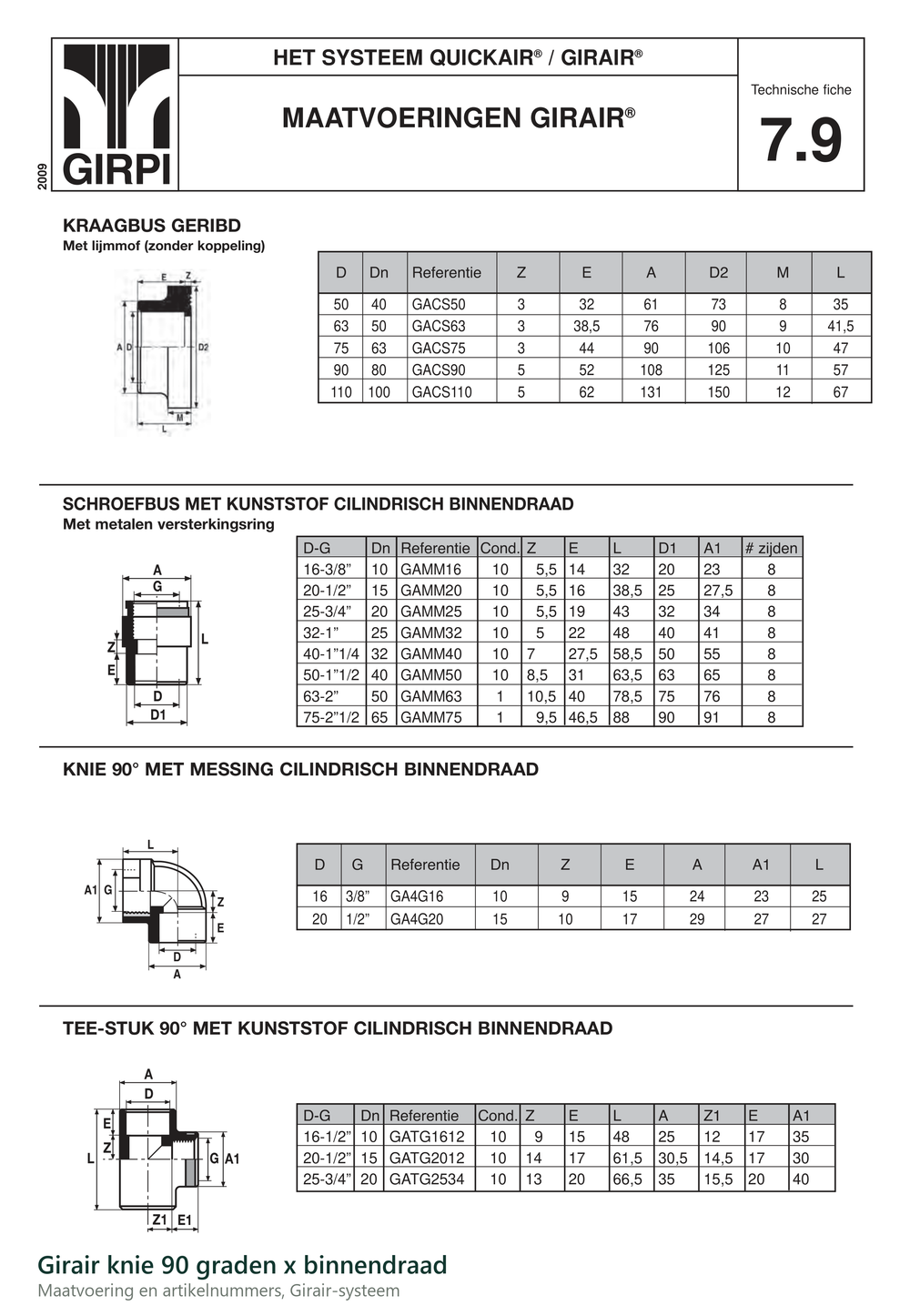

• Drie combinaties: 16 x 3/8, 20 x 1/2 en 25 x 3/4 inch.
• Hoek van 90 graden.

Praktisch advies

• Draai het tegenstuk niet te strak aan, kunststof draad kan scheuren bij overbelasting.
• Gebruik tape of een geschikt afdichtmiddel op de draad.
• Zet een tappunt op werkhoogte, dat scheelt slanglengte en dus drukverlies.
• Neem de aftakking naar dit punt bovenlangs uit de hoofdleiding.

Wil je meerdere gereedschappen tegelijk kunnen aansluiten? Kies dan liever een verdeelblok op de wand dan meerdere losse tappunten aan een dunne tak.
