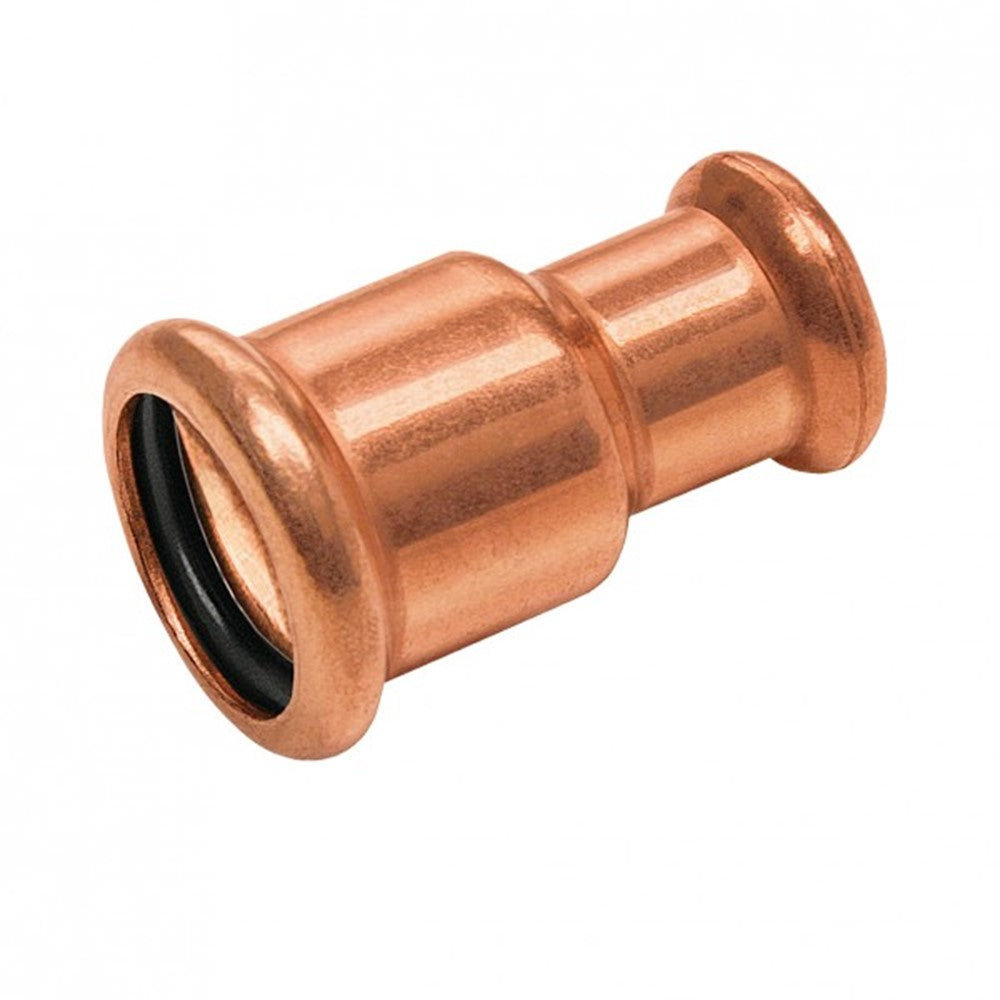

Bonfix Verloopkoppeling roodkoper, 14 tot 108 mm

Merk: Bonfix Artikelnummer: 606812

Bonfix roodkoperen Pressfittingen Blussystemen, Drinkwater, Koelsystemen, Perslucht, Verwarmingssystemen

Merkproduct van Bonfix
Uitvoering in Roodkoper
Aansluiting Press
Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
Niet zeker of dit past? Stel je vraag. We denken graag met je mee.

Bestellen

€18,50 incl. btw

Op voorraad of leverbaar

1-10 werkdagen

Deze maat wordt speciaal besteld, levertijd kan afwijken.

Verzending in NL €14,95Gratis vanaf €150

Diameter

Aantal

Veilig en versleuteld afrekenen
14 dagen bedenktijd
Persoonlijk advies van familie Rabe
Vragen over dit product? Neem contact op

01 — Productinformatie

Over dit product

Korte samenvatting

Producttype: Bonfix roodkoperen Pressfittingen
Merk: Bonfix
Toepassing: Blussystemen, Drinkwater, Koelsystemen, Perslucht, Verwarmingssystemen
Aansluiting: Press
Materiaal: Roodkoper
Artikelnummer: 606812

Bekijk alle specificaties

Productomschrijving

Deze verloopkoppeling verbindt twee koperen buizen met een verschillende diameter door persen. Met vijfentwintig maatcombinaties dekt de reeks vrijwel elke overgang af die in een koperen installatie voorkomt, van een fijne stap van 15 op 14 millimeter tot een forse sprong bij de grootste maten.

Waarvoor gebruik je deze koppeling?

De overgang van een hoofdleiding naar een dunnere aftakking.
Aansluitingen op bestaand koperwerk met een afwijkende maat.
Renovaties waarin oude en nieuwe maatvoering samenkomen.
Installaties waarin de diameter stapsgewijs afneemt.

Waar let je op?

Vijfentwintig combinaties beschikbaar binnen het bereik van 14 tot 108 millimeter.
De eerste maat in de aanduiding is de grootste zijde.
Elke diameter vraagt zijn eigen persbek.
Een grote verloopstap kost merkbaar doorstroming.
Uitvoering in roodkoper.

Praktisch advies

Controleer of je perstang bekken heeft voor beide diameters voordat je begint.
Verklein zo laat mogelijk in het traject.
Kalibreer beide buisuiteinden na het ontbramen.
Markeer de insteekdiepte aan beide zijden.
Beproef de leiding op werkdruk voordat je hem afwerkt.
Ondersteun de leiding aan weerszijden van de koppeling.
Leg de fittingen gesorteerd op maat klaar, bij vijfentwintig combinaties is een verkeerde greep zo gemaakt.

Twijfel je over de combinatie? Meet beide buizen op, dan zoeken we de passende koppeling erbij.

02 — Specificaties

Specificaties

Prestaties

Max. Werkdruk: Max. 16 bar

Aansluiting & afmetingen

Aansluiting: Press

Materiaal & uitvoering

Materiaal: Roodkoper
Kleur: Roodkoper
Uitvoering: Met EPDM O-ring
Soort hulpstuk: Verloopkoppeling

Toepassing

Toepassing: Blussystemen, Drinkwater, Koelsystemen, Perslucht, Verwarmingssystemen
Max. medium temperatuur: 120 °C
Max. omgevingstemperatuur: -30 - 120 °C

Algemene informatie

Producttype: Bonfix roodkoperen Pressfittingen
Merk: Bonfix
Garantie: 2 jaar na factuurdatum bij juist gebruik en onderhoud
Keurmerk(en): KIWA en DVGW

Maten & uitvoeringen

De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.

Art. Nr.	Uitvoering	Type	Diameter	Maat aansluiting
606812	14 x 12 mm	403504	14 x 12 mm	12 mm, 14 mm
606814	15 x 12 mm	403508	15 x 12 mm	12 mm, 15 mm
606816	15 x 14 mm	403512	15 x 14 mm	14 mm, 15 mm
606818	16 x 14 mm	403516	16 x 14 mm	14 mm, 16 mm
606820	18 x 12 mm	403520	18 x 12 mm	12 mm, 18 mm
606822	18 x 14 mm	403524	18 x 14 mm	14 mm, 18 mm
606824	18 x 15 mm	403528	18 x 15 mm	15 mm, 18 mm
606826	18 x 16 mm	403532	18 x 16 mm	16 mm, 18 mm
606828	22 x 14 mm	403536	22 x 14 mm	14 mm, 22 mm
606830	22 x 15 mm	403540	22 x 15 mm	15 mm, 22 mm
606832	22 x 16 mm	403544	22 x 16 mm	16 mm, 22 mm
606834	22 x 18 mm	403548	22 x 18 mm	18 mm, 22 mm
606836	28 x 14 mm	403552	28 x 14 mm	14 mm, 28 mm
606838	28 x 15 mm	403556	28 x 15 mm	15 mm, 28 mm
606840	28 x 16 mm	403560	28 x 16 mm	16 mm, 28 mm
606842	28 x 18 mm	403564	28 x 18 mm	18 mm, 28 mm
606844	28 x 22 mm	403568	28 x 22 mm	22 mm, 28 mm
606846	35 x 22 mm	403572	35 x 22 mm	22 mm, 35 mm
606848	35 x 28 mm	403576	35 x 28 mm	28 mm, 35 mm
606850	42 x 22 mm	403580	42 x 22 mm	22 mm, 42 mm
606852	42 x 28 mm	403584	42 x 28 mm	28 mm, 42 mm
606854	42 x 35 mm	403588	42 x 35 mm	35 mm, 42 mm
606856	54 x 28 mm	403592	54 x 28 mm	28 mm, 54 mm
606858	54 x 35 mm	403596	54 x 35 mm	35 mm, 54 mm
606860	54 x 42 mm	403598	54 x 42 mm	42 mm, 54 mm
