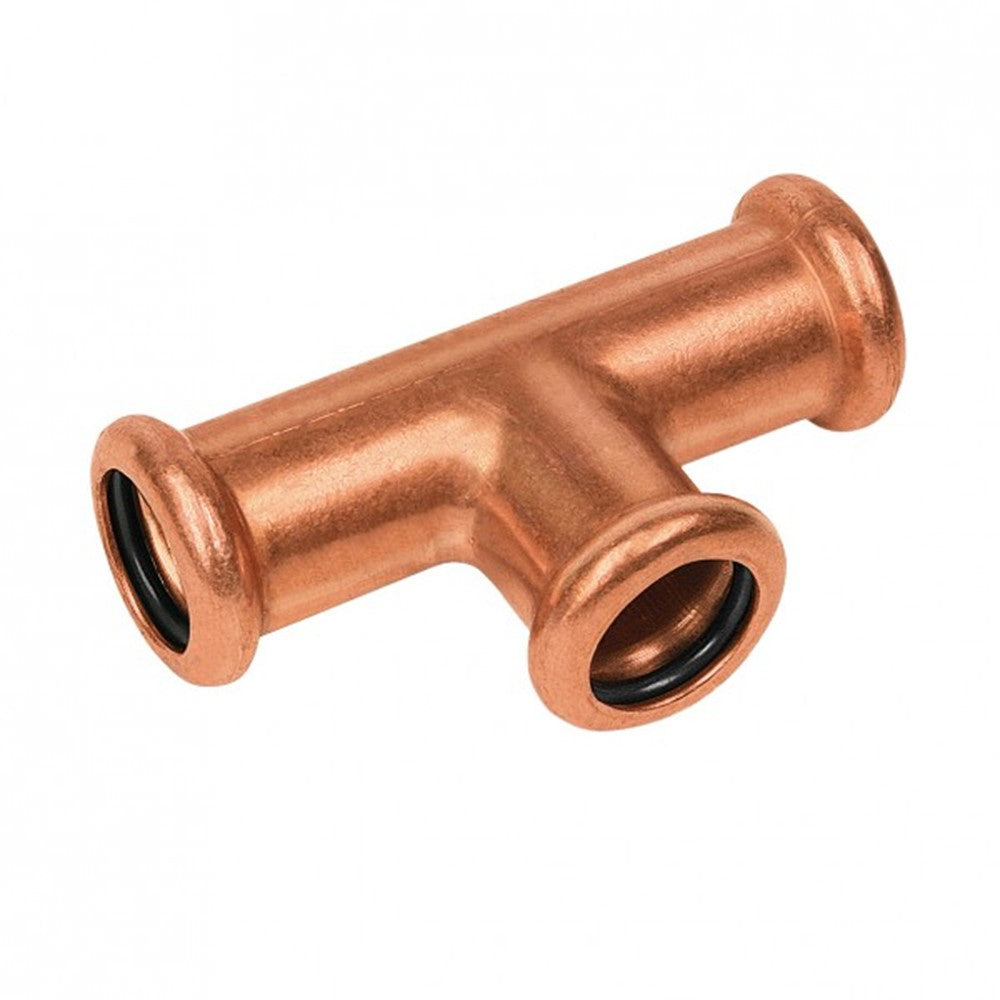

Verlopend T-stuk roodkoper pressfitting, 12 tot 67 mm

Merk: Bonfix Artikelnummer: 606480

Merkproduct van Bonfix
Uitvoering in Roodkoper
Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
Niet zeker of dit past? Stel je vraag. We denken graag met je mee.

Bestellen

€18,95 incl. btw

Op voorraad of leverbaar

1-10 werkdagen

Let op: afhankelijk van de gekozen maat wordt dit artikel speciaal besteld, waardoor de verzending iets langer kan duren.

Verzending in NL €14,95Gratis vanaf €125

Aantal

Veilig en versleuteld afrekenen
14 dagen bedenktijd
Persoonlijk advies van specialisten
Vragen over dit product? Neem contact op

01 — Productinformatie

Over dit product

Korte samenvatting

Producttype: Bonfix roodkoperen Pressfittingen
Merk: Bonfix
Materiaal: Roodkoper
Artikelnummer: 606480

Bekijk alle specificaties

Productomschrijving

Met een verlopend T-stuk maak je een aftakking die dunner is dan de doorgaande leiding. Dat is precies wat je nodig hebt als er van een hoofdleiding van 22 millimeter een tappunt van 15 millimeter af moet. Alle drie de zijden zijn persmoffen, dus er hoeft niet gesoldeerd te worden.

Hoe lees je de maat?

De maataanduiding noemt de drie aansluitingen in de looprichting van de leiding. Bij 22 x 15 x 22 mm lopen de doorgaande zijden op 22 millimeter en is de aftakking in het midden 15 millimeter. Staat de afwijkende maat achteraan, zoals bij 22 x 22 x 15 mm, dan zit de verloop in de doorgaande leiding en niet in de aftakking.

Waar let je op?

Meet de buitendiameter van alle drie de buizen voordat je kiest. Koperen leidingen worden op buitenmaat aangeduid.
Kijk of je perstang bij alle drie de aansluitingen kan. Bij een dunne aftakking tussen twee dikke moffen is de ruimte krap.
Elke maat heeft zijn eigen persbek. Bij een verloopstuk heb je er dus twee of drie nodig.
Zijn alle drie de zijden gelijk? Dan heb je geen verloopstuk nodig maar een recht T-stuk roodkoper.

Praktisch advies

Ontbraam en kalibreer alle drie de buiseinden voordat je perst.
Pers de doorgaande zijden eerst en daarna de aftakking.
Controleer de insteekdiepte op alle drie de buizen met een markering.
Beugel de leiding kort bij het T-stuk, zodat er geen spanning op de persverbinding komt.
Beproef stapsgewijs op werkdruk voordat je de leiding isoleert of wegwerkt.

Weet je niet welke combinatie je nodig hebt? Geef de drie buitendiameters door, dan zoeken we het artikel erbij.

02 — Specificaties

Specificaties

Prestaties

Max. Werkdruk: Max. 16 bar

Aansluiting & afmetingen

Aansluiting: Press

Materiaal & uitvoering

Materiaal: Roodkoper
Kleur: Roodkoper
Uitvoering: Met EPDM O-ring
Soort hulpstuk: Verlopend T-stuk

Toepassing

Toepassing: Blussystemen, Drinkwater, Koelsystemen, Perslucht, Verwarmingssystemen
Max. medium temperatuur: 120 °C
Max. omgevingstemperatuur: -30 - 120 °C

Algemene informatie

Producttype: Bonfix roodkoperen Pressfittingen
Merk: Bonfix
Garantie: 2 jaar na factuurdatum bij juist gebruik en onderhoud
Keurmerk(en): KIWA en DVGW

Maten & uitvoeringen

De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.

Art. Nr.	Uitvoering	Type	Diameter	Maat aansluiting
606480	12 x 15 x 12 mm	402101	12 x 15 x 12 mm	12, 15 mm
606482	14 x 12 x 14 mm	402102	14 x 12 x 14 mm	12, 14 mm
606484	15 x 12 x 12 mm	402103	15 x 12 x 12 mm	12, 15 mm
606486	15 x 12 x 15 mm	402104	15 x 12 x 15 mm	12, 15 mm
606488	15 x 15 x 12 mm	402105	15 x 15 x 12 mm	12, 15 mm
606490	15 x 18 x 15 mm	402107	15 x 18 x 15 mm	15, 18 mm
606492	15 x 22 x 15 mm	402108	15 x 22 x 15 mm	15, 22 mm
606494	16 x 12 x 16 mm	402109	16 x 12 x 16 mm	12, 16 mm
606496	16 x 14 x 14 mm	402110	16 x 14 x 14 mm	14, 16 mm
606498	16 x 14 x 16 mm	402111	16 x 14 x 16 mm	14, 16 mm
606500	18 x 12 x 15 mm	402112	18 x 12 x 15 mm	12, 15, 18 mm
606502	18 x 12 x 18 mm	402113	18 x 12 x 18 mm	12, 18 mm
606504	18 x 14 x 18 mm	402114	18 x 14 x 18 mm	14, 18 mm
606506	18 x 15 x 15 mm	402115	18 x 15 x 15 mm	15, 18 mm
606508	18 x 15 x 18 mm	402116	18 x 15 x 18 mm	15, 18 mm
606510	18 x 16 x 18 mm	402117	18 x 16 x 18 mm	16, 18 mm
606512	18 x 18 x 15 mm	402118	18 x 18 x 15 mm	15, 18 mm
606514	18 x 22 x 18 mm	402119	18 x 22 x 18 mm	18, 22 mm
606516	22 x 12 x 22 mm	402120	22 x 12 x 22 mm	12, 22 mm
606518	22 x 14 x 22 mm	402121	22 x 14 x 22 mm	14, 22 mm
606520	22 x 15 x 15 mm	402122	22 x 15 x 15 mm	15, 22 mm
606522	22 x 15 x 18 mm	402123	22 x 15 x 18 mm	15, 18, 22 mm
606524	22 x 15 x 22 mm	402124	22 x 15 x 22 mm	15, 22 mm
606526	22 x 16 x 22 mm	402125	22 x 16 x 22 mm	16, 22 mm
606528	22 x 18 x 15 mm	402126	22 x 18 x 15 mm	15, 18, 22 mm
606530	22 x 18 x 18 mm	402127	22 x 18 x 18 mm	18, 22 mm
606532	22 x 18 x 22 mm	402128	22 x 18 x 22 mm	18, 22 mm
606534	22 x 22 x 15 mm	402129	22 x 22 x 15 mm	15, 22 mm
606536	22 x 22 x 18 mm	402130	22 x 22 x 18 mm	18, 22 mm
606538	22 x 28 x 22 mm	402131	22 x 28 x 22 mm	22, 28 mm
606540	28 x 14 x 28 mm	402132	28 x 14 x 28 mm	14, 28 mm
606542	28 x 15 x 22 mm	402133	28 x 15 x 22 mm	15, 22, 28 mm
606544	28 x 15 x 28 mm	402134	28 x 15 x 28 mm	15, 28 mm
606546	28 x 16 x 28 mm	402135	28 x 16 x 28 mm	16, 28 mm
606548	28 x 18 x 22 mm	402136	28 x 18 x 22 mm	18, 22, 28 mm
606550	28 x 18 x 28 mm	402137	28 x 18 x 28 mm	18, 28 mm
606552	28 x 22 x 22 mm	402138	28 x 22 x 22 mm	22, 28 mm
606554	28 x 22 x 28 mm	402139	28 x 22 x 28 mm	22, 28 mm
606556	28 x 28 x 15 mm	402140	28 x 28 x 15 mm	15, 28 mm
606558	28 x 28 x 18 mm	402141	28 x 28 x 18 mm	18, 28 mm
606560	28 x 28 x 22 mm	402142	28 x 28 x 22 mm	22, 28 mm
606562	28 x 35 x 28 mm	402143	28 x 35 x 28 mm	28, 35 mm
606564	35 x 15 x 35 mm	402144	35 x 15 x 35 mm	15, 35 mm
606566	35 x 18 x 35 mm	402145	35 x 18 x 35 mm	18, 35 mm
606568	35 x 22 x 22 mm	402146	35 x 22 x 22 mm	22, 35 mm
606570	35 x 22 x 28 mm	402147	35 x 22 x 28 mm	22, 28, 35 mm
606572	35 x 22 x 35 mm	402148	35 x 22 x 35 mm	22, 35 mm
606574	35 x 28 x 28 mm	402149	35 x 28 x 28 mm	28, 35 mm
606576	35 x 28 x 35 mm	402150	35 x 28 x 35 mm	28, 35 mm
606578	35 x 35 x 22 mm	402151	35 x 35 x 22 mm	22, 35 mm
606580	35 x 35 x 28 mm	402152	35 x 35 x 28 mm	28, 35 mm
606582	42 x 15 x 42 mm	402153	42 x 15 x 42 mm	15, 42 mm
606584	42 x 22 x 42 mm	402154	42 x 22 x 42 mm	22, 42 mm
606586	42 x 28 x 42 mm	402155	42 x 28 x 42 mm	28, 42 mm
606588	42 x 35 x 35 mm	402156	42 x 35 x 35 mm	35, 42 mm
606590	42 x 35 x 42 mm	402157	42 x 35 x 42 mm	35, 42 mm
606592	54 x 22 x 54 mm	402158	54 x 22 x 54 mm	22, 54 mm
606594	54 x 28 x 54 mm	402159	54 x 28 x 54 mm	28, 54 mm
606596	54 x 35 x 54 mm	402160	54 x 35 x 54 mm	35, 54 mm
606598	54 x 42 x 54 mm	402161	54 x 42 x 54 mm	42, 54 mm
606600	64 x 42 x 64 mm	402162	64 x 42 x 64 mm	42, 64 mm
606602	64 x 54 x 64 mm	402163	64 x 54 x 64 mm	54, 64 mm
606604	67 x 28 x 67 mm	402164	67 x 28 x 67 mm	28, 67 mm
606606	67 x 35 x 67 mm	402165	67 x 35 x 67 mm	35, 67 mm
606608	67 x 42 x 67 mm	402166	67 x 42 x 67 mm	42, 67 mm
606610	67 x 54 x 67 mm	402167	67 x 54 x 67 mm	54, 67 mm
