01 — Productinformatie
Korte samenvatting

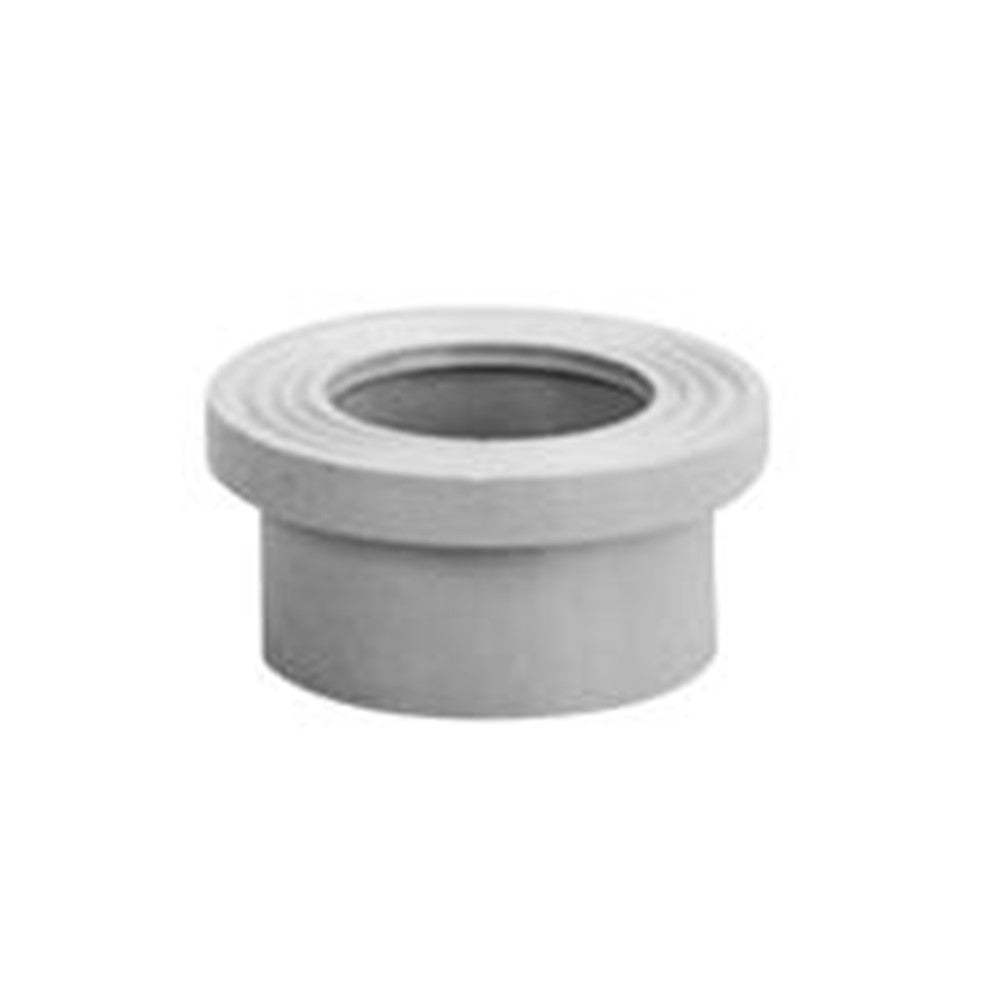

In de grote maten wordt een wartelkoppeling onpraktisch en stapt een leidingsysteem over op een flensverbinding. Deze kraagbus is daarvan het kunststof deel: je verbindt hem met de leiding via de mof, waarna een losse flens over de kraag valt en met bouten wordt vastgezet tegen het tegenstuk.
Het voordeel is dezelfde demontabelheid als bij een koppeling, maar dan geschikt voor de diameters waarin de hoofdleiding van een persluchtnet ligt. De gerilde uitvoering geeft de afdichting extra grip op het kraagvlak.
Bestel je dit onderdeel voor het eerst? Controleer dan of je ook de bijbehorende losse flens, pakking en bouten hebt, anders kun je de verbinding niet afmaken.
02 — Specificaties
De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.
| Art. Nr. | Uitvoering | Afmeting | Diameter |
|---|---|---|---|
| 781710 | 110 mm | 110 mm | 110 mm |
| 781702 | 50 mm | 50 mm | 50 mm |
| 781704 | 63 mm | 63 mm | 63 mm |
| 781706 | 75 mm | 75 mm | 75 mm |
| 781708 | 90 mm | 90 mm | 90 mm |
