Aftakas hakselaar takken tot 175 mm GeoTech Pro WS72RS

Productomschrijving

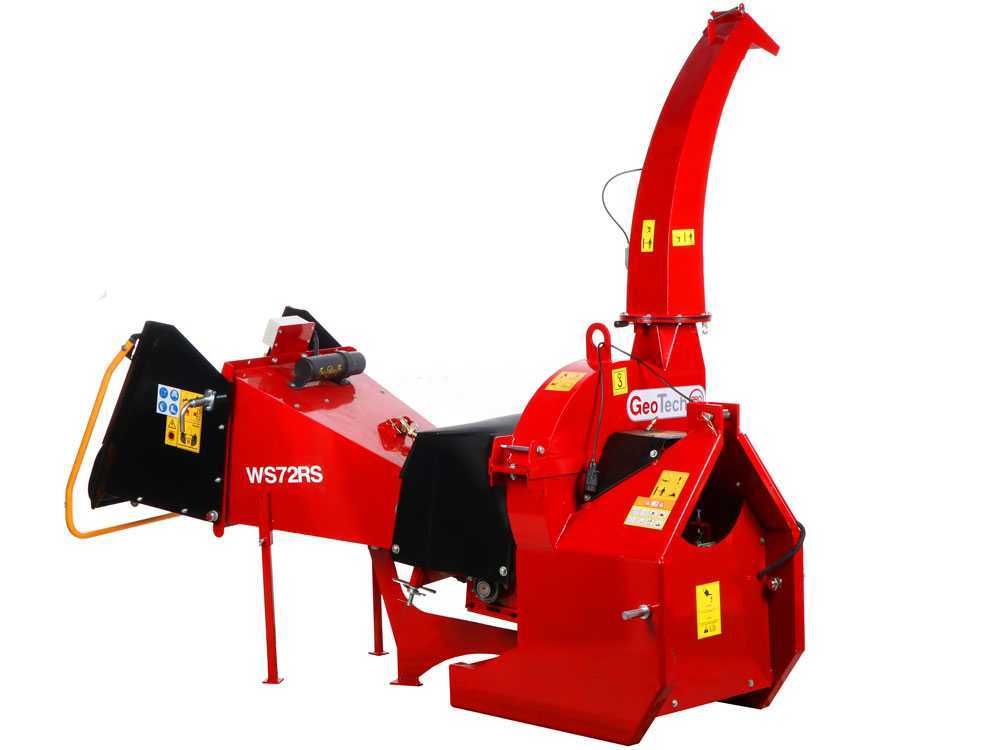

GeoTech Pro aangebouwde hakselaar model WS72RS De GeoTech Pro WS72RS hakselaar is een hakselaar met aftakasaandrijving, ideaal om takken, bladeren en snoeiafval te verkleinen.

Dit model is bijzonder geschikt om grote hoeveelheden plantaardig materiaal te hakselen, zoals afval van opruimen, snoeien en onderhoud van tuinen en boomgaarden.

De versnipperaar heeft een grote invoeropening, zodat je takken en vertakt plantmateriaal makkelijk invoert; hij hakselt hout tot 176 mm diameter en planken of halffabricaten tot 310 mm.

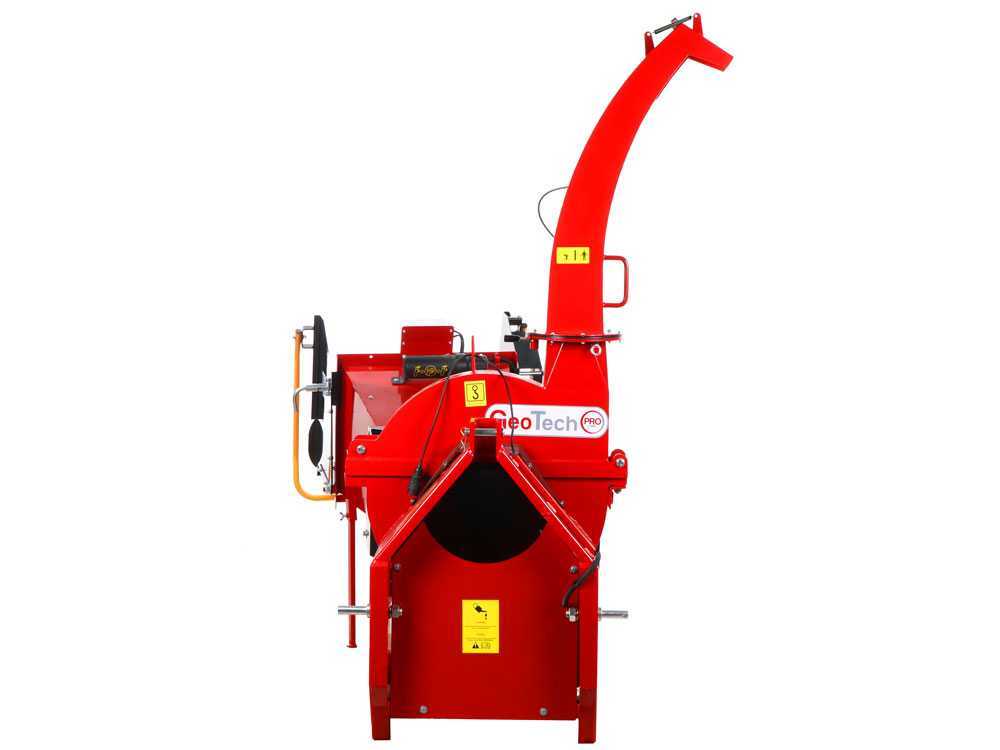

Hij heeft ook een 3-puntsophanging (categorie 1 en 2) om aan de trekker te koppelen en een aftakas voor de aandrijving.

De machine heeft twee getande rollen die de takken automatisch invoeren, aangestuurd door een hydraulische pomp, wat het laden veel eenvoudiger en sneller maakt.

De uitworpopening voor het gehakselde materiaal draait 290° en zit op meer dan twee meter hoogte, zodat je het materiaal rechtstreeks in allerlei bakken lost.

De trechter meet 178x310 mm.

De rotor heeft 4 dubbele verwisselbare geharde messen en een tegenmes.

(bedoeld voor takken, maar verwerkt ook blad, naalden en ander groen dat eraan zit) Belangrijkste gebruiksregels voor alle hakselaars op de markt: - de hakselaar moet takken verwerken die net van de boom komen en niet droog zijn (dat beperkt de capaciteit en laat de messen snel slijten); - de takken zijn bij voorkeur lang, regelmatig en niet knoestig (anders wordt de snijdiameter kleiner); - de opgegeven snijdiameter is het maximum en in de praktijk dus de uitzondering, niet de regel.

Kies in zo'n geval een hakselaar met een grotere snijdiameter; - de snijdiameter hangt af van de hardheid van het hout (eik, olijf, pruim en perzik zijn bijvoorbeeld heel hard en verlagen de hakselcapaciteit) Onafhankelijk hydraulisch systeem Anders dan de meeste trekkerhakselaars heeft deze machine een volledig zelfstandig hydraulisch systeem met de volgende onderdelen: hydraulische pomp (achter op de hakselrotor, op de doorlopende aftakas, die dus zowel de rotor als de pomp aandrijft) Regelaar voor de walsopening Hydrauliekolietank van 20 liter (die het hele systeem voedt) Elektrisch ventiel + diverse olieleidingen Twee hydraulische motoren die door die pomp worden aangedreven (ze zetten de oliestroom om in een draaibeweging voor de twee zelfinvoerende walsen) Je hangt deze hakselaar dus gewoon in de 3-puntsophanging van de trekker en monteert de cardanas, die zowel de rotor als het hydraulische invoersysteem aandrijft.

Deze versnipperaar heeft geen hydraulische slang voor de trekker.

Je bouwt hem dus veilig op oudere trekkers zonder hydraulische pomp.

De rotor heeft de volgende kenmerken: diameter 74 cm, gewicht 95 kg. Met een grote, stevige maalkamer.

Hij heeft een ronde vorm die zorgt voor een goede capaciteit en een lange levensduur van het systeem.

Het tegenmes zit direct aan de buitenkant van de hakselkamer.

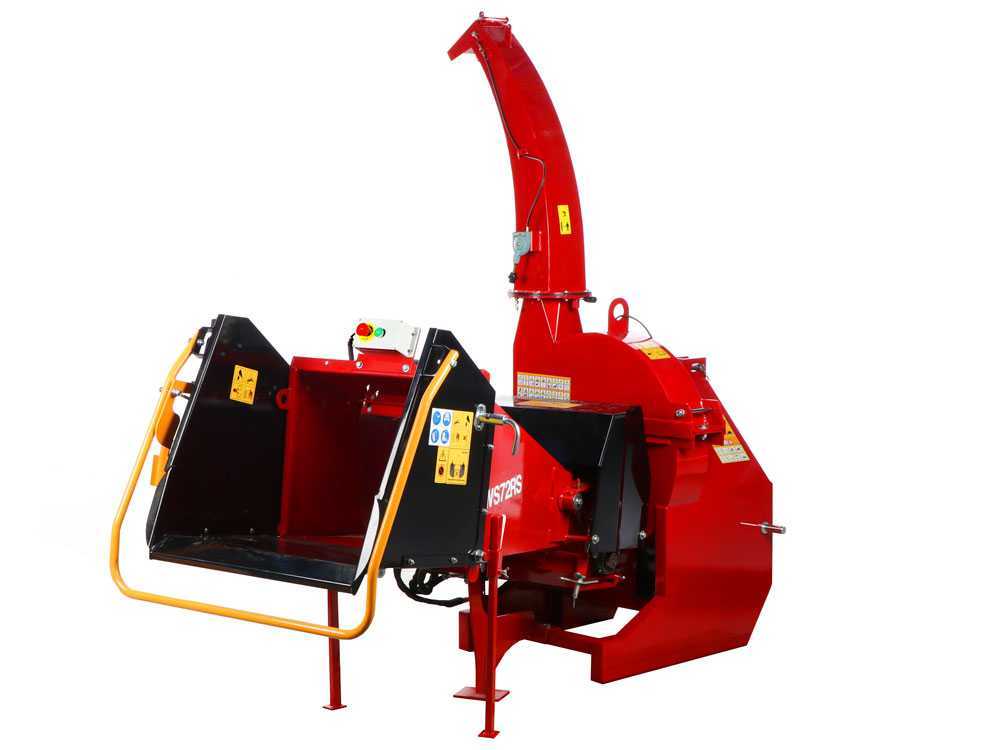

Eén trechter met automatische invoerwalsen De stalen trechter is groot, met een maat van 178x310 mm De machine heeft twee getande walsen op een goed werkend veersysteem die de takken automatisch invoeren.

Alles loopt via een hydraulische pomp met een eenvoudige, genummerde regelaar voor de snelheid: afhankelijk van de dikte van het materiaal stel je het toerental in voor de beste snede.

Alles zit beschermd in een metalen behuizing.

Dit systeem maakt het invoeren een stuk eenvoudiger en ook sneller.

De versnipperaar heeft een antiblokkeersysteem: raakt de rotor overbelast of loopt hij vast tijdens het hakselen, dan bedien je de hendel op de invoertrechter.

Deze hendel werkt op de hydraulische ventielen van de motor en keert de draairichting van de rotor zelf om, waardoor die vrijkomt.

Met de bedieningsbeugel stuur je de invoerwalsen in de volgende standen: 1) vooruit 2) stop 3) achteruit Opklapbare trechter voor eenvoudiger transport De machine neemt ook heel omvangrijke takken en bladeren aan zonder voorbewerking.

Hij heeft ook meer capaciteit, zodat je in één keer veel materiaal invoert.

Deze hakselaar biedt: - Inschakelen van de zelfinvoerende walsen om te hakselen - Directe stop (veiligheid) - Achteruitfunctie om verstoppingen op te heffen Let op!

Er zijn twee noodknoppen: één boven de trechteropening en één aan de linkerkant van de trechter.

Vul de tank voordat je de machine start.

Zorg dat er 2-3 cm lucht boven in de tank zit.

Vul hem niet helemaal. Uitworppijp die 360° draait. De uitworppijp van deze versnipperaar draait 290° en zit op ongeveer 2.2 meter hoogte.

Een paar voorbeelden: stand 1, stand 2, stand 3, stand 4, stand 5. Druk de hendel in en draai hem in de gewenste stand.

De hoek van de uitworp stel je in met een getande hendel en een veer zet hem terug in stand Voorbeelden van standen om de uitworpafstand van de snippers te bepalen: Stand 1 Stand 2 Stand 3 Algemene kenmerken Detail van de rubberen flappen bij de ingang van de trechter.

Aftakasaansluiting op de tractor waarmee je de hakselaar aandrijft (detail van de aftakasbescherming en de vetleiding).

Aantal omwentelingen van de aftakas: 540-1000 per minuut.

De meegeleverde cardanas heeft een breekbout.

De koppelbegrenzer met breekbout voorkomt schade aan de mechanische delen van de machine bij onverwachte of te hoge belasting en koppels.

Wordt het koppel groter dan de bout aankan, dan schuift hij af en valt de overgebrachte kracht weg.

Om de aandrijving te herstellen vervang je hem door een exemplaar met dezelfde sterkte, diameter, schroefdraad en lengte.

De versnipperaar heeft onder de trechter een extra steun die de machine stabiel houdt.

Je opent de trechter snel door hem op twee scharnieren te draaien, zodat je bij een verstopping direct bij de rotor komt.

Lees eerst de handleiding goed door voordat je hem start.
