01 — Productinformatie
Korte samenvatting

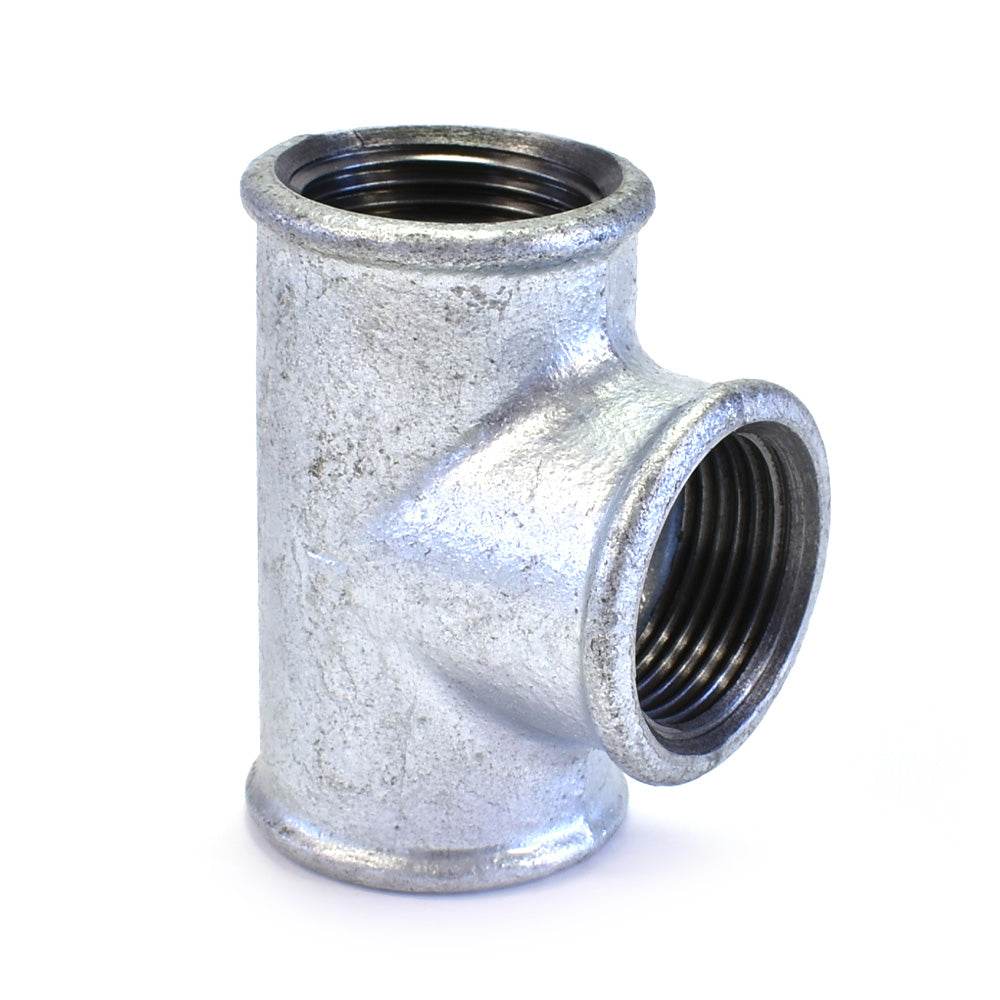

Met een T-stuk tak je af zonder de doorgaande leiding te onderbreken. Alle drie de aansluitingen hebben binnendraad en zijn even groot, dus de aftakking heeft dezelfde maat als de doorgang.
Elf maten van 1/4 tot 4 inch. Moet de aftakking juist kleiner zijn, kijk dan bij het verlopende T-stuk of zet een verloopring in de aftakking.
02 — Specificaties
De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.
| Art. Nr. | Uitvoering | Afmeting | Binnendraad | Gewicht |
|---|---|---|---|---|
| 301362 | 1/4 inch x 1/4 inch x 1/4 inch | 1/4" x 1/4" x 1/4" | 1/4" | 59 gram |
| 301364 | 3/8 inch x 3/8 inch x 3/8 inch | 3/8" x 3/8" x 3/8" | 3/8" | 88 gram |
| 301366 | 1/2 inch x 1/2 inch x 1/2 inch | 1/2" x 1/2" x 1/2" | 1/2" | 129 gram |
| 301368 | 3/4 inch x 3/4 inch x 3/4 inch | 3/4" x 3/4" x 3/4" | 3/4" | 197 gram |
| 301370 | 1 inch x 1 inch x 1 inch | 1" x 1" x 1" | 1" | 314 gram |
| 301372 | 1 1/4 inch x 1 1/4 inch x 1 1/4 inch | 1 1/4" x 1 1/4" x 1 1/4" | 1 1/4" | 474 gram |
| 301374 | 1 1/2 inch x 1 1/2 inch x 1 1/2 inch | 1 1/2" x 1 1/2" x 1 1/2" | 1 1/2" | 602 gram |
| 301376 | 2 inch x 2 inch | 2" x 2" | 2" | 967 gram |
| 301378 | 2 1/2 inch x 2 1/2 inch x 2 1/2 inch | 2 1/2" x 2 1/2" x 2 1/2" | 2 1/2" | 1516 gram |
| 301380 | 3 inch x 3 inch x 3 inch | 3" x 3" x 3" | 3" | 2233 gram |
| 301382 | 4 inch x 4 inch x 4 inch | 4" x 4" x 4" | 4" | 4091 gram |
