01 — Productinformatie
Korte samenvatting

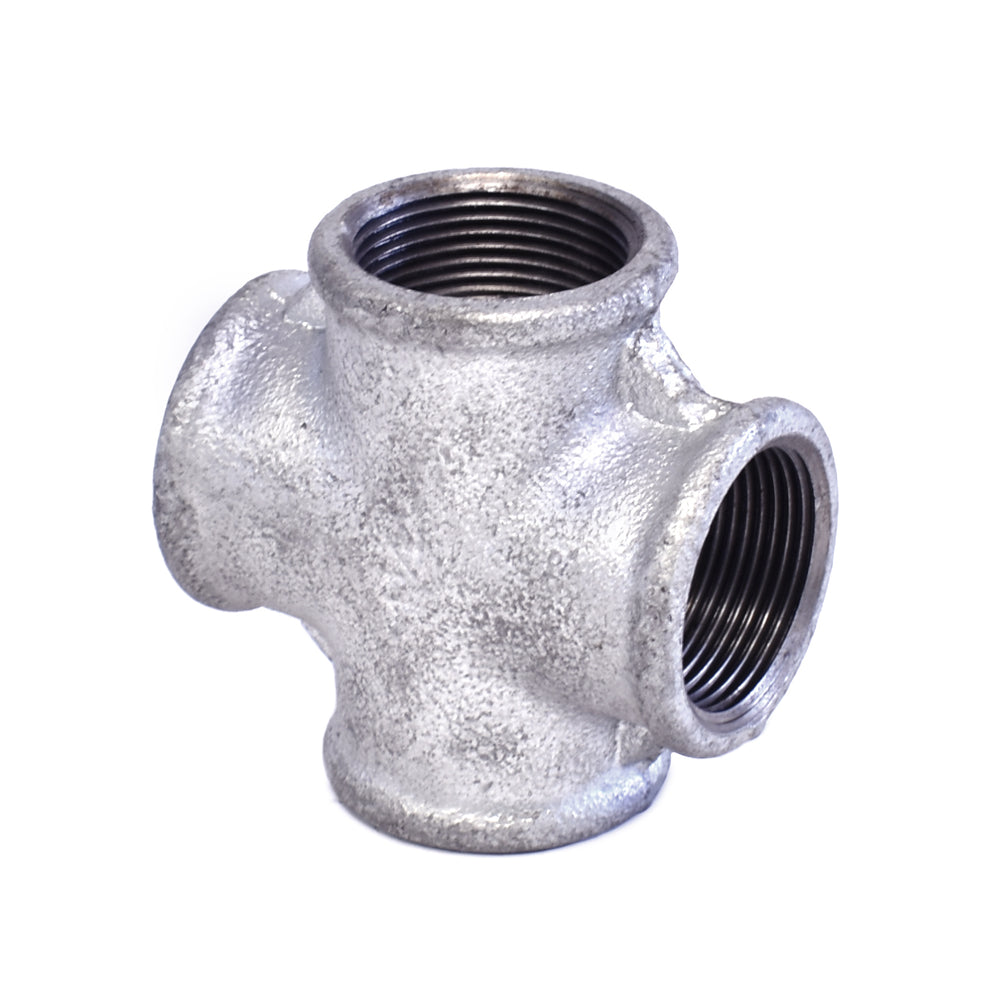

Een kruisstuk heeft vier aansluitingen met binnendraad en gebruik je waar twee leidingen elkaar kruisen, of waar je vanuit een punt twee kanten op wilt aftakken.
Zeven maten van 3/8 tot 2 inch. Je ziet ze vaak in verdeelopstellingen bij pompen en in persluchtnetten.
02 — Specificaties
De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.
| Art. Nr. | Uitvoering | Afmeting | Binnendraad | Gewicht |
|---|---|---|---|---|
| 301554 | 3/8 inch | 3/8" | 3/8" | 110 gram |
| 301556 | 1/2 inch | 1/2" | 1/2" | 166 gram |
| 301558 | 3/4 inch | 3/4" | 3/4" | 241 gram |
| 301560 | 1 inch | 1" | 1" | 368 gram |
| 301562 | 1 1/4 inch | 1 1/4" | 1 1/4" | 562 gram |
| 301564 | 1 1/2 inch | 1 1/2" | 1 1/2" | 712 gram |
| 301566 | 2 inch | 2" | 2" | 1142 gram |
