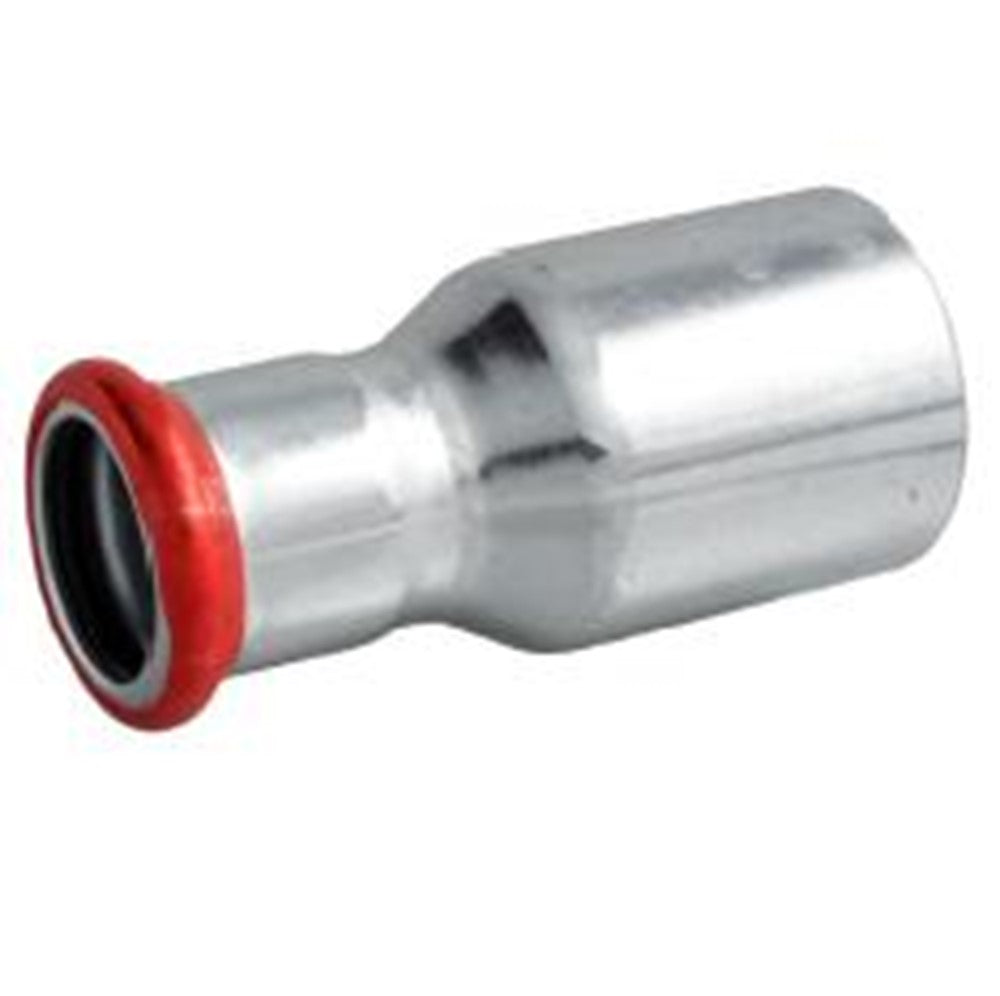

Bonfix Verloopkoppeling verzinkt

Merk: Bonfix Artikelnummer: 604765 EAN 8717845008949

Bonfix staalverzinkte Pressfittingen Blussystemen, Koelsystemen, Perslucht, Verwarmingssystemen

Merkproduct van Bonfix
Uitvoering in Verzinkt staal
Aansluiting insteek, Press
Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
Niet zeker of dit past? Stel je vraag. We denken graag met je mee.

Bestellen

€86,95 incl. btw

Op voorraad of leverbaar

1-10 werkdagen

Deze maat wordt speciaal besteld, levertijd kan afwijken.

Verzending in NL €14,95Gratis vanaf €150

Diameter

Aantal

Veilig en versleuteld afrekenen
14 dagen bedenktijd
Persoonlijk advies van familie Rabe
Vragen over dit product? Neem contact op

01 — Productinformatie

Over dit product

Korte samenvatting

Producttype: Bonfix staalverzinkte Pressfittingen
Merk: Bonfix
Toepassing: Blussystemen, Koelsystemen, Perslucht, Verwarmingssystemen
Aansluiting: insteek, Press
Materiaal: Verzinkt staal
Artikelnummer: 604765

Bekijk alle specificaties

Productomschrijving

Een leiding wordt vrijwel nooit over de hele lengte even dik. Waar de maat verandert, zet je deze verloopkoppeling: twee persaansluitingen van verschillende diameter in een enkele fitting. Met eenentwintig combinaties dekt deze reeks vrijwel elke overgang binnen het systeem af.

Een verloop is ook het punt waar stromingsgeluid kan ontstaan. Ligt het vlak bij een ruimte waar geluid stoort, kies dan een kleinere stap of verplaats het verloop een eind naar achteren in het tracé.

Waarvoor gebruik je hem

Overgang van een hoofdleiding naar een dunnere tak.
Aansluiting van apparatuur met een afwijkende aansluitmaat.
Aanpassing van een bestaand tracé aan een nieuwe situatie.
Verkleinen van de leiding naar het einde van een net.

Specificaties in het kort

Verzinkt staal, buis volgens EN 10305.
Twee persaansluitingen van ongelijke maat.
Eenentwintig combinaties, van 15 x 12 mm tot 109 x 88,9 mm.
Voor verwarming, koeling, perslucht en blussystemen.

Praktisch advies

Maak de stap niet groter dan nodig, twee kleine verlopen geven minder turbulentie dan een grote.
Zet een verloop bij voorkeur op een recht stuk en niet direct achter een bocht.
Controleer bij bestellen welke maat vooraan staat, de volgorde bepaalt de fitting.
Niet toepassen in drinkwater.

Weet je niet welke combinatie je nodig hebt? Meet beide buitendiameters en geef ze door, dan zoeken we de juiste uitvoering erbij.

02 — Specificaties

Specificaties

Prestaties

Max. Werkdruk: Max. 16 bar

Aansluiting & afmetingen

Aansluiting: insteek, Press

Materiaal & uitvoering

Materiaal: Verzinkt staal
Kleur: Grijs
Uitvoering: Met EPDM O-ring
Soort hulpstuk: Koppeling
Kwalificatie: Voor M-contour persgereedschap

Toepassing

Toepassing: Blussystemen, Koelsystemen, Perslucht, Verwarmingssystemen
Max. medium temperatuur: 120 °C
Max. omgevingstemperatuur: -20 - 85 °C

Algemene informatie

Producttype: Bonfix staalverzinkte Pressfittingen
Merk: Bonfix
Garantie: 2 jaar na factuurdatum bij juist gebruik en onderhoud
Norm(en): EN 10305 norm

Maten & uitvoeringen

De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.

Art. Nr.	Uitvoering	Type	Diameter	Maat aansluiting
604765	108 x 54 mm	300356	108 x 54 mm	108 mm, 54 mm
604766	108 x 76, 1 mm	300358	108 x 76, 1 mm	108 mm, 76 mm
604767	109 x 88, 9 mm	300360	109 x 88, 9 mm	109 mm, 89 mm
604738	15 x 12 mm	300302	15 x 12 mm	12 mm, 15 mm
604739	18 x 12 mm	300304	18 x 12 mm	12 mm, 18 mm
604740	18 x 15 mm	300306	18 x 15 mm	15 mm, 18 mm
604742	22 x 15 mm	300310	22 x 15 mm	15 mm, 22 mm
604743	22 x 18 mm	300312	22 x 18 mm	18 mm, 22 mm
604745	28 x 15 mm	300316	28 x 15 mm	15 mm, 28 mm
604746	28 x 18 mm	300318	28 x 18 mm	18 mm, 28 mm
604747	28 x 22 mm	300320	28 x 22 mm	22 mm, 28 mm
604750	35 x 22 mm	300326	35 x 22 mm	22 mm, 35 mm
604751	35 x 28 mm	300328	35 x 28 mm	28 mm, 35 mm
604753	42 x 22 mm	300332	42 x 22 mm	22 mm, 42 mm
604754	42 x 28 mm	300334	42 x 28 mm	28 mm, 42 mm
604755	42 x 35 mm	300336	42 x 35 mm	35 mm, 42 mm
604759	54 x 35 mm	300344	54 x 35 mm	35 mm, 54 mm
604760	54 x 42 mm	300346	54 x 42 mm	42 mm, 54 mm
604761	1 x 42 mm, 76	300348	1 x 42 mm, 76	42 mm, 76 mm
604762	1 x 54 mm, 76	300350	1 x 54 mm, 76	54 mm, 76 mm
604763	88,9 x 54 mm	300352	88, 9 x 54 mm	54 mm, 89 mm
