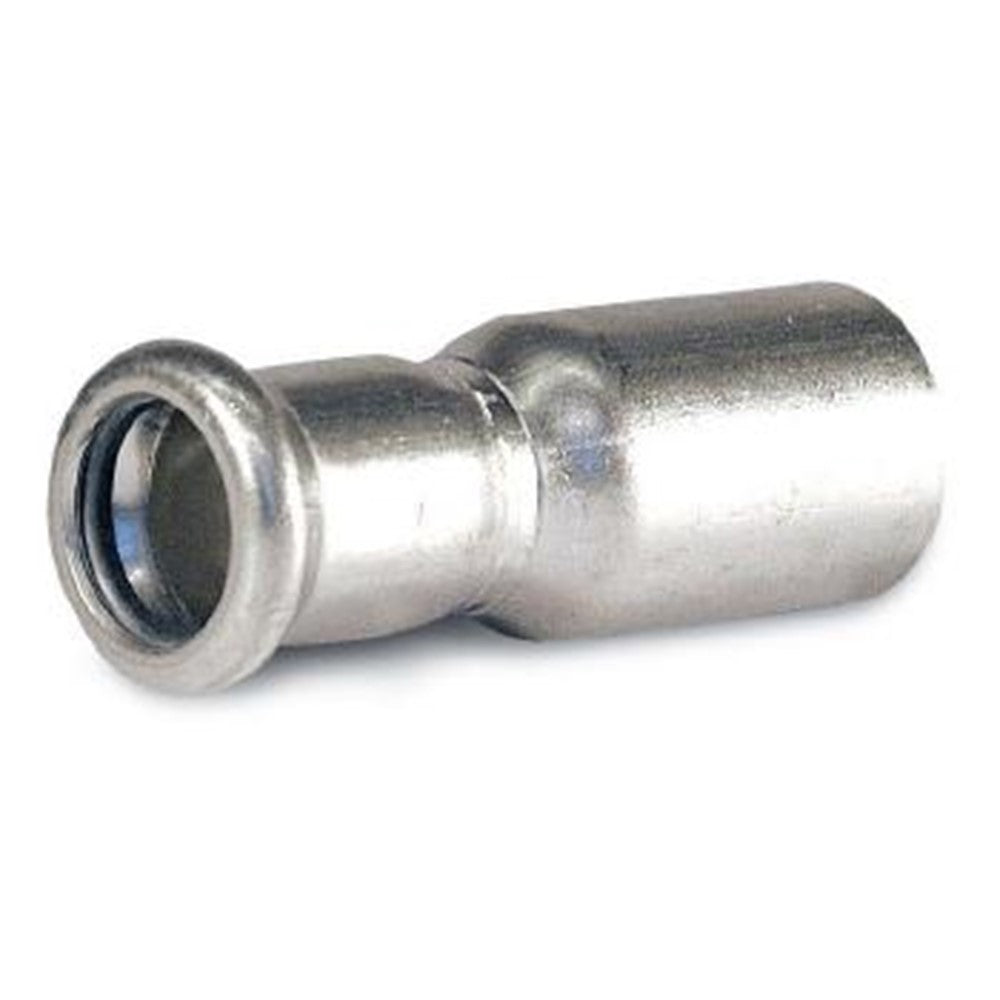

Bonfix Verloopkoppeling recht RVS, 18 tot 108 mm

Merk: Bonfix Artikelnummer: 604364 EAN 8717845002527

Bonfix RVS Pressfittingen Blussystemen, Drinkwater, Koelsystemen, Perslucht, Verwarmingssystemen

Merkproduct van Bonfix
Uitvoering in RVS AISI316L
Aansluiting insteek, Press
Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
Niet zeker of dit past? Stel je vraag. We denken graag met je mee.

Bestellen

€151,95 incl. btw

Op voorraad of leverbaar

1-10 werkdagen

Wordt speciaal voor je besteld, levertijd kan afwijken.

Gratis verzending in NL

Diameter

Aantal

Veilig en versleuteld afrekenen
14 dagen bedenktijd
Persoonlijk advies van familie Rabe
Vragen over dit product? Neem contact op

01 — Productinformatie

Over dit product

Korte samenvatting

Producttype: Bonfix RVS Pressfittingen
Merk: Bonfix
Toepassing: Blussystemen, Drinkwater, Koelsystemen, Perslucht, Verwarmingssystemen
Aansluiting: insteek, Press
Materiaal: RVS AISI316L
Artikelnummer: 604364

Bekijk alle specificaties

Productomschrijving

Met deze verloopkoppeling verbind je twee roestvaststalen buizen met een verschillende diameter. Beide zijden worden geperst. Je gebruikt hem waar een leiding van maat verandert, bijvoorbeeld bij de overgang van een hoofdstreng naar een aftakking of bij aansluiting op bestaand werk.

Waarvoor gebruik je deze koppeling?

De overgang van een hoofdleiding naar een dunnere tak.
Aansluitingen op bestaand leidingwerk met een afwijkende maat.
Installaties waarin de diameter stapsgewijs afneemt.
Persluchtnetten met verschillende leidingmaten.

Waar let je op?

Tweeëntwintig combinaties, van 18 op 15 millimeter tot 108 op 88,9 millimeter.
De eerste maat is de grootste zijde.
Elke diameter vraagt zijn eigen persbek.
De variantlabels van de grootste maten zijn onvolledig weergegeven.
Uitvoering in roestvast staal.

Praktisch advies

Controleer of je perstang bekken heeft voor beide diameters, dat wordt makkelijk vergeten.
Verklein zo laat mogelijk in het traject.
Ontbraam beide buisuiteinden en controleer of ze rond zijn.
Markeer de insteekdiepte aan beide zijden.
Pers elke verbinding maar één keer.
Gebruik gereedschap dat niet met gewoon staal in aanraking is geweest.
Noteer op je tekening waar de verlopen zitten, dat scheelt zoekwerk bij een latere aanpassing van de installatie.

Twijfel je over de maatcombinatie? Meet beide buizen op, dan zoeken we de passende koppeling erbij.

02 — Specificaties

Specificaties

Prestaties

Max. Werkdruk: Max. 16 bar

Aansluiting & afmetingen

Aansluiting: insteek, Press

Materiaal & uitvoering

Materiaal: RVS AISI316L
Kleur: Grijs
Uitvoering: Met EPDM O-ring
Soort hulpstuk: Koppeling
Kwalificatie: Voor M-contour persgereedschap

Toepassing

Toepassing: Blussystemen, Drinkwater, Koelsystemen, Perslucht, Verwarmingssystemen
Max. medium temperatuur: 120 °C
Max. omgevingstemperatuur: -20 - 85 °C

Algemene informatie

Producttype: Bonfix RVS Pressfittingen
Merk: Bonfix
Garantie: 2 jaar na factuurdatum bij juist gebruik en onderhoud
Keurmerk(en): KIWA en DVGW
Norm(en): DVGW W534 en VP614

Maten & uitvoeringen

De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.

Art. Nr.	Uitvoering	Type	Diameter	Maat aansluiting
604364	108 x 54 mm	200396	108 x 54 mm	108 mm, 54 mm
604365	1 mm, 108 x 76	200398	1 mm, 108 x 76	108 mm, 76 mm
604366	108 x 88, 9 mm	200399	108 x 88, 9 mm	108 mm, 89 mm
604339	18 x 15 mm	200305	18 x 15 mm	15 mm, 18 mm
604340	22 x 15 mm	200310	22 x 15 mm	15 mm, 22 mm
604341	22 x 18 mm	200315	22 x 18 mm	18 mm, 22 mm
604342	28 x 15 mm	200320	28 x 15 mm	15 mm, 28 mm
604343	28 x 18 mm	200325	28 x 18 mm	18 mm, 28 mm
604344	28 x 22 mm	200330	28 x 22 mm	22 mm, 28 mm
604346	35 x 18 mm	200340	35 x 18 mm	18 mm, 35 mm
604347	35 x 22 mm	200345	35 x 22 mm	22 mm, 35 mm
604348	35 x 28 mm	200350	35 x 28 mm	28 mm, 35 mm
604350	42 x 18 mm	200360	42 x 18 mm	18 mm, 42 mm
604351	42 x 22 mm	200365	42 x 22 mm	22 mm, 42 mm
604352	42 x 28 mm	200371	42 x 28 mm	28 mm, 42 mm
604353	42 x 35 mm	200374	42 x 35 mm	35 mm, 42 mm
604357	54 x 28 mm	200382	54 x 28 mm	28 mm, 54 mm
604358	54 x 35 mm	200384	54 x 35 mm	35 mm, 54 mm
604359	54 x 42 mm	200386	54 x 42 mm	42 mm, 54 mm
604361	1 x 54 mm, 76	200390	1 x 54 mm, 76	54 mm, 76 mm
604362	88,9 x 54 mm	200392	88, 9 x 54 mm	54 mm, 89 mm
604363	1 mm, 88, 9 x 76	200394	1 mm, 88, 9 x 76	76 mm, 89 mm
