01 — Productinformatie
Korte samenvatting

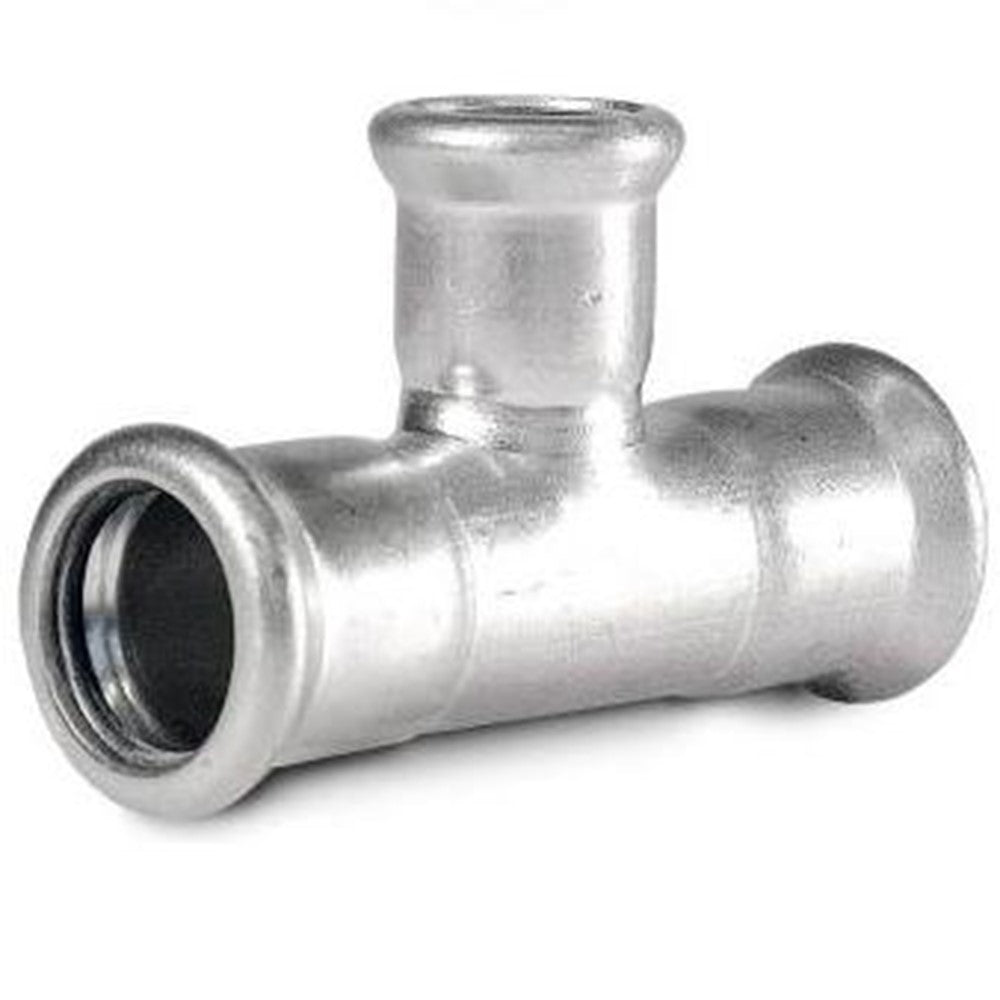

Met een doorgang van 108 millimeter zijn dit de grootste T-stukken uit het RVS-programma. De aftakking loopt van 22 tot 88,9 millimeter. Ze worden toegepast in centrale transportleidingen van grote industriële en utilitaire installaties.
Wil je advies over de montage van deze diameters? Beschrijf het project, dan denken we met je mee.
02 — Specificaties
De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.
| Art. Nr. | Uitvoering | Type | Diameter | Maat aansluiting |
|---|---|---|---|---|
| 604538 | 108 x 22 x 108 mm | 202166 | 108 x 22 x 108 mm | 108 mm, 22 mm |
| 604539 | 108 x 28 x 108 mm | 202168 | 108 x 28 x 108 mm | 108 mm, 28 mm |
| 604540 | 108 x 35 x 108 mm | 202170 | 108 x 35 x 108 mm | 108 mm, 35 mm |
| 604541 | 108 x 42 x 108 mm | 202172 | 108 x 42 x 108 mm | 108 mm, 42 mm |
| 604542 | 108 x 54 x 108 mm | 202174 | 108 x 54 x 108 mm | 108 mm, 54 mm |
| 604543 | 1 x 108 mm, 108 x 76 | 202176 | 1 x 108 mm, 108 x 76 | 108 mm, 76 mm |
| 604544 | 108 x 88,9 x 108 mm | 202178 | 108 x 88, 9 x 108 mm | 108 mm, 89 mm |
