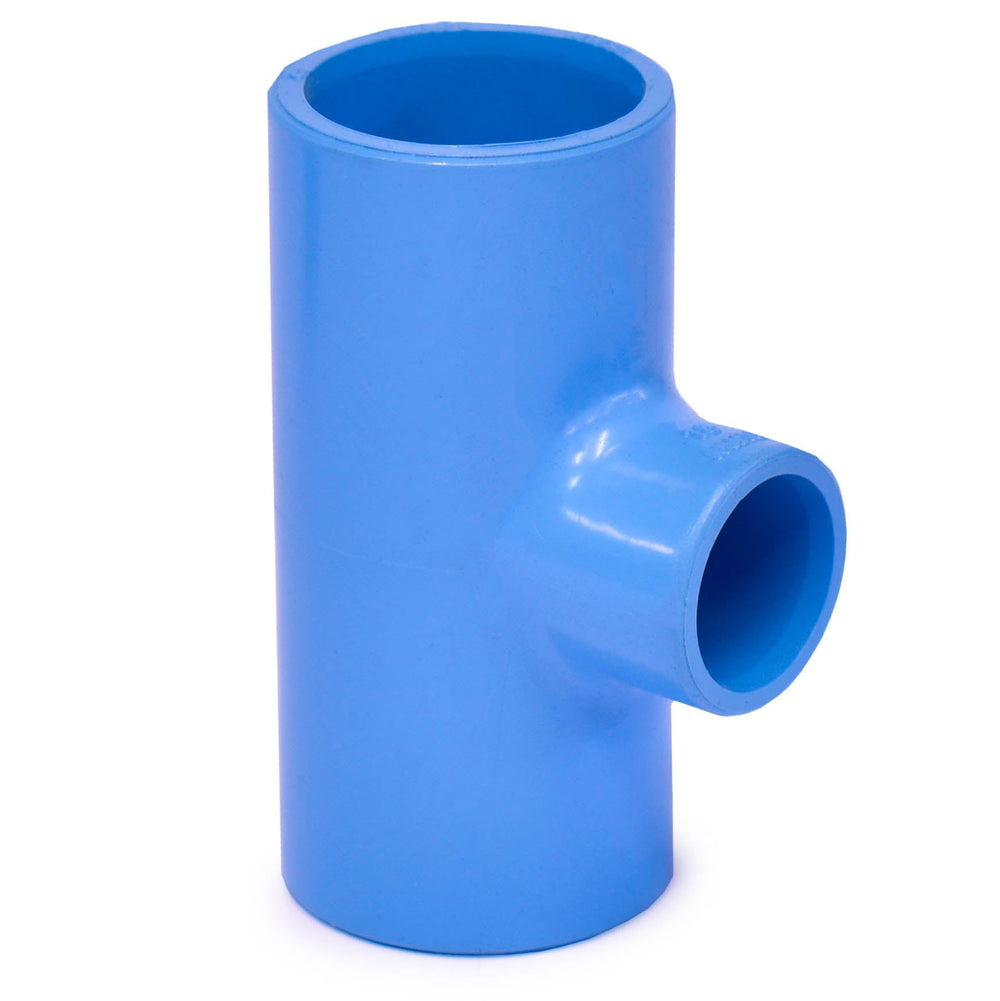

Girair PVR verloop T-stuk 90 graden

Name: Girair PVR verloop T-stuk 90 graden
Brand: Girair
SKU: 781846
Price: 8.50 EUR
Availability: InStock

Merk: Girair Artikelnummer: 781846

Bestellen

€8,50 incl. btw

Diameter

Levertijd 1-10 werkdagenDeze maat wordt speciaal voor je besteld, levertijd kan afwijken

Verzending in NL €14,95Gratis vanaf €150

Staffelkorting, ook gemengd: vanaf 10 stuks 2%, 25 stuks 3%, 50 stuks 5%.

Aantal

14 dagen bedenktijd voor particulieren
Wettelijke garantie bij gebreken
Veilig betalen met
Vraag over dit product? Mail familie Rabe, je hebt nog dezelfde dag antwoord.

Perslucht

Uitvoering in PVR

Vaak samen gekocht

Dit artikel Girair PVR verloop T-stuk 90 graden €8,50

Toevoegen Slangwartelkraan 1/2" m losse sleutel €17,95

Samen 2 artikelen

Past hier ook bij

Insteeknippel messing slangtule vanaf €6,50 Kies uitvoering

OBO Drukzadel koppelbaar vanaf €2,50 Kies uitvoering

Insteeknippel messing vanaf €6,50 Kies uitvoering

Klembeugels voor Elektrabuis vanaf €29,95 Kies uitvoering

Knelkogelkraan messing vanaf €11,50 Kies uitvoering

Ventielsnelkoppeling slangtule vanaf €20,- Kies uitvoering

01 · Productinformatie

Over dit product

Korte samenvatting

Producttype: Girair Hulpstukken
Merk: Girair
Toepassing: Perslucht
Materiaal: PVR
Artikelnummer: 781846

Bekijk alle specificaties

Productomschrijving

In een goed opgezet persluchtnet is de aftakking bijna nooit even dik als de hoofdleiding. Dit verlopende T-stuk maakt dat mogelijk in een enkel onderdeel: de doorgaande maat blijft gelijk en de aftakking gaat een of meer stappen terug in diameter.

Met negentien combinaties is dit de meest uitgebreide reeks uit het systeem. Dat komt doordat elke hoofdmaat gecombineerd kan worden met verschillende aftakmaten, waardoor je het net precies kunt dimensioneren op wat elke tak daadwerkelijk moet leveren.

Waarvoor gebruik je hem

Aftakking van een hoofdleiding naar een werkplek.
Opbouw van een net met dunner wordende takken.
Aansluiting van een enkel tappunt op een ruime stamleiding.
Uitbreiding van een bestaand net met een extra aftakking.

Specificaties in het kort

Materiaal PVR, voor persluchttoepassing.
Negentien combinaties van doorgaande maat en aftakmaat.
Maatbereik van 16 tot 110 mm.
Hoek van 90 graden.

Praktisch advies

Neem de aftakking bovenop de leiding, dan gaat condens niet mee de tak in.
Kies de aftakmaat op het luchtverbruik van wat erachter hangt, niet op de lengte van de tak.
Controleer bij bestellen goed welke maat de doorgang is en welke de aftakking.
Zet een beugel dicht bij het T-stuk, de aftakking geeft een hefboomwerking.

Twijfel je over de juiste aftakmaat? Geef door welk gereedschap erachter komt en hoeveel er tegelijk kan draaien, dan rekenen we het na.

02 · Specificaties

Specificaties

Producttype: Girair Hulpstukken
Soort hulpstuk: Verloopstuk
Toepassing: Perslucht
Uitvoering: 3x mof
Materiaal: PVR
Merk: Girair
Garantie: 2 jaar na factuurdatum bij juist gebruik en onderhoud
Kleur: Wit

Maten & uitvoeringen

De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.

Art. Nr.	Uitvoering	Afmeting	Diameter
781846	16 mm, 20 mm	20 x 16 x 20 mm	16 mm, 20 mm
781848	16 mm, 25 mm	25 x 16 x 25 mm	16 mm, 25 mm
781850	20 mm, 25 mm	25 x 20 x 25 mm	20 mm, 25 mm
781852	16 mm, 32 mm	32 x 16 x 32 mm	16 mm, 32 mm
781854	20 mm, 32 mm	32 x 20 x 32 mm	20 mm, 32 mm
781856	25 mm, 32 mm	32 x 25 x 32 mm	25 mm, 32 mm
781858	20 mm, 40 mm	40 x 20 x 40 mm	20 mm, 40 mm
781860	25 mm, 40 mm	40 x 25 x 40 mm	25 mm, 40 mm
781862	32 mm, 40 mm	40 x 32 x 40 mm	32 mm, 40 mm
781866	32 mm, 50 mm	50 x 32 x 50 mm	32 mm, 50 mm
781864	25 mm, 50 mm	50 x 25 x 50 mm	25 mm, 50 mm
781868	40 mm, 50 mm	50 x 40 x 50 mm	40 mm, 50 mm
781870	25 mm, 63 mm	63 x 25 x 63 mm	25 mm, 63 mm
781872	32 mm, 63 mm	63 x 32 x 63 mm	32 mm, 63 mm
781874	40 mm, 63 mm	63 x 40 x 63 mm	40 mm, 63 mm
781876	25 mm, 75 mm	75 x 25 x 75 mm	25 mm, 75 mm
781878	32 mm, 75 mm	75 x 32 x 75 mm	32 mm, 75 mm
781880	40 mm, 75 mm	75 x 40 x 75 mm	40 mm, 75 mm
781882	25 mm, 90 mm	90 x 25 x 90 mm	25 mm, 90 mm
