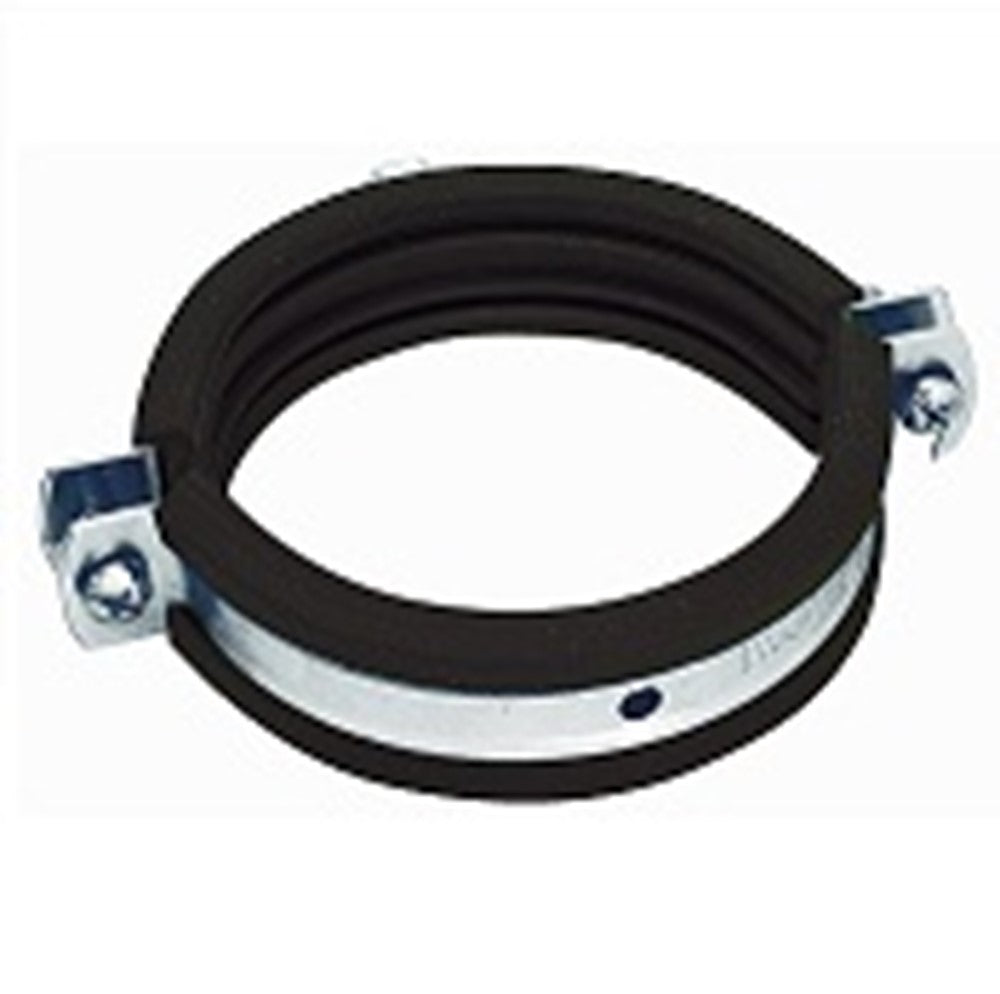

Pijpbeugel 1301 RVS, M10, 210-219 mm

Productomschrijving

Een RVS pijpbeugel met M10 aansluiting en een klembereik van 210 tot 219 mm. In dit gebied valt stalen buis van 8 inch, die op 219,1 mm uitkomt.

Op dit formaat is een pijpbeugel onderdeel van de constructie geworden. De ophanging moet berekend zijn op het volle gewicht van buis, water en isolatie samen, en dat loopt bij deze diameter snel op tot tientallen kilo's per meter.

Waarvoor gebruik je hem

• Bevestigen van een zware industriële transportleiding.
• Procesleiding in roestvast staal.
• Leidingwerk in een vochtige of agressieve omgeving.
• Vervanging van een doorgeroeste stalen beugel.

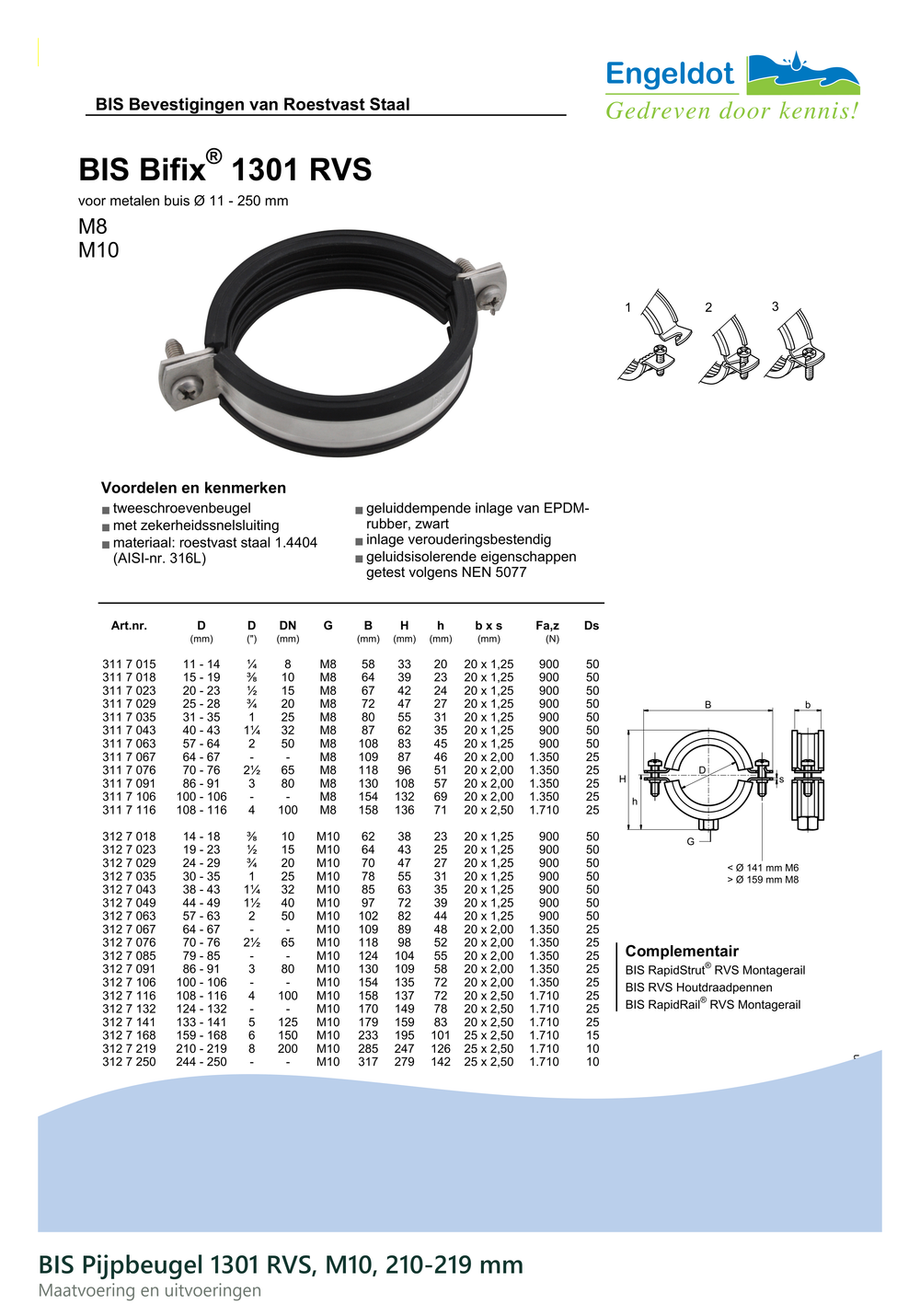

Specificaties in het kort

• Merk BIS Bifix, type 1301, materiaal roestvast staal.
• Klembereik 210 tot 219 mm.
• Draadaansluiting M10.
• Tweeschroevenbeugel met zekerheidssnelsluiting en rubber inlage.

Praktisch advies

• Laat de ophanging bij deze maat constructief doorrekenen.
• Werk met twee personen bij het monteren.
• Gebruik M10 draadeind en RVS bevestigingsmateriaal.
• Draai beide schroeven gelijkmatig aan.
• Houd de beugelafstand kort genoeg om doorhangen te voorkomen.

Water alleen weegt in een leiding van 219 mm ruim vijfendertig kilo per meter. Bij een beugelafstand van twee meter hangt er dus zeventig kilo aan elk ophangpunt, nog voor het gewicht van de buis. Isolatie en eventuele leidinginhoud komen daar nog bovenop.
