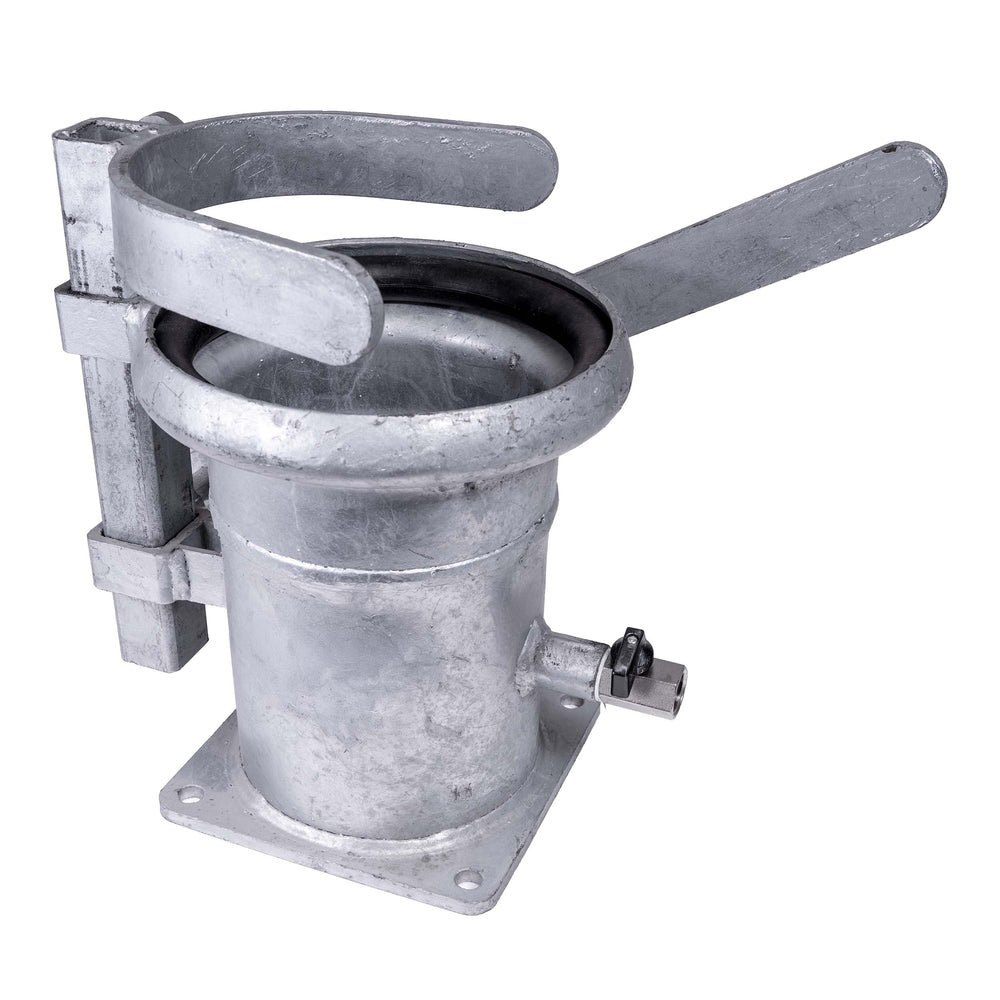

Perrot Snelsluiting Lang met Ontluchting M-deel / Vierkantflens

Productomschrijving

De Perrot snelsluiting lang met ontluchting is een M-deel met vierkantflens en ontluchting in een lange bouwvorm. Je hebt de keuze uit 5, 6 en 8 inch. De lengte is 245 mm bij 5 en 6 inch en 330 mm bij 8 inch, zodat de koppeling een eind van de flens af komt te zitten.

De drie maten naast elkaar

• 5 inch: 245 mm lang, flens met gatafstand 150 x 150 mm, 8,56 kg
• 6 inch: 245 mm lang, flens met gatafstand 150 x 150 mm, 9,73 kg
• 8 inch: 330 mm lang, flens met gatafstand 180 x 180 mm, 14,69 kg

Let op bij 5 en 6 inch: die hebben allebei een gatafstand van 150 x 150 mm. De gatafstand van je tegenflens zegt hier dus nog niet welke maat je nodig hebt. De keuze maak je op de koppeling, dus op het V-deel van de slang die je wilt aansluiten.

Waarvoor dient de ontluchting?

Via de ontluchting kan lucht uit de aansluiting ontsnappen. Is die ontluchting niet nodig, of wil je minder lengte, dan zijn er in 6 en 8 inch ook korte snelsluitingen met dezelfde gatafstanden.

Koppelen in het Perrot-systeem

Het M-deel is bij Perrot het vrouwelijke deel, met de ring, de haken en de hefboom. Het V-deel gaat erin en de hefboom zet het vast. Een Perrot-kardankoppeling koppel je met één hand en blijft drukvast en zuigdicht, ook als de koppeling vuil is.
