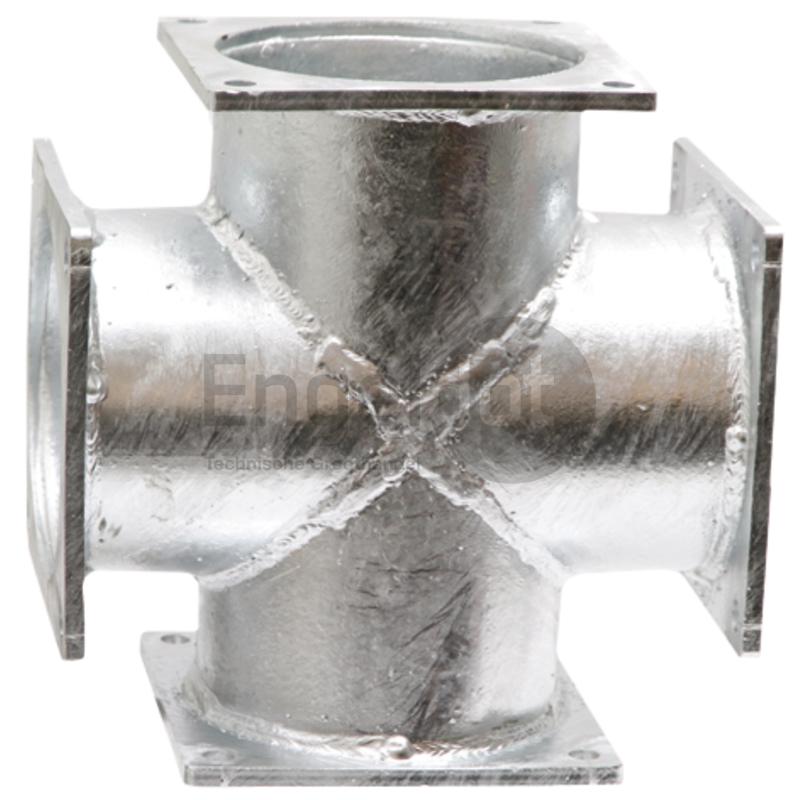

Kruisstuk met flens 4x Flens
Goed om te weten
- Merkproduct van Rabe
- Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
- Niet zeker of dit past? Stel je vraag. We denken graag met je mee.
01 · Productinformatie
Over dit product
Korte samenvatting
- Producttype
- Flenskoppelingen
- Merk
- Rabe
- Artikelnummer
- 751848
Productomschrijving
Een kruisstuk met vier flenzen is het knooppunt in een flensleiding: op één plek komen vier leidingdelen samen. Zo kun je vanuit één aanvoer in drie richtingen verder, of drie leidingen samenbrengen in één. Het kruisstuk is er in 6 inch en 8 inch.
Afmetingen per maat
- 6 inch: 285 mm lang en 285 mm hoog, flensgatafstand 150 x 150 mm, 6,22 kg
- 8 inch: 330 mm lang en 330 mm hoog, flensgatafstand 180 x 180 mm, 9,95 kg
Zo pas je het in
Reken bij het uitzetten van je leiding met de lengte en hoogte van het kruisstuk, want die bepalen waar de volgende flens begint. Een uitgang die je nog niet gebruikt, sluit je af met een blindflens van dezelfde maat. Leg in elke flensverbinding een pakking.
02 · Specificaties
Specificaties
- Producttype
- Flenskoppelingen
Maten & uitvoeringen
De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.
| Art. Nr. | Uitvoering | Flensgat afstand | Gewicht | Hoogte | Lengte | Maat aansluiting |
|---|---|---|---|---|---|---|
| 751848 | 6 inch | 150 x 150 | 6,22 kg | 285 mm | 285 mm | 6" |
| 751852 | 8 inch | 180 x 180 | 9,95 kg | 330 mm | 330 mm | 8" |
