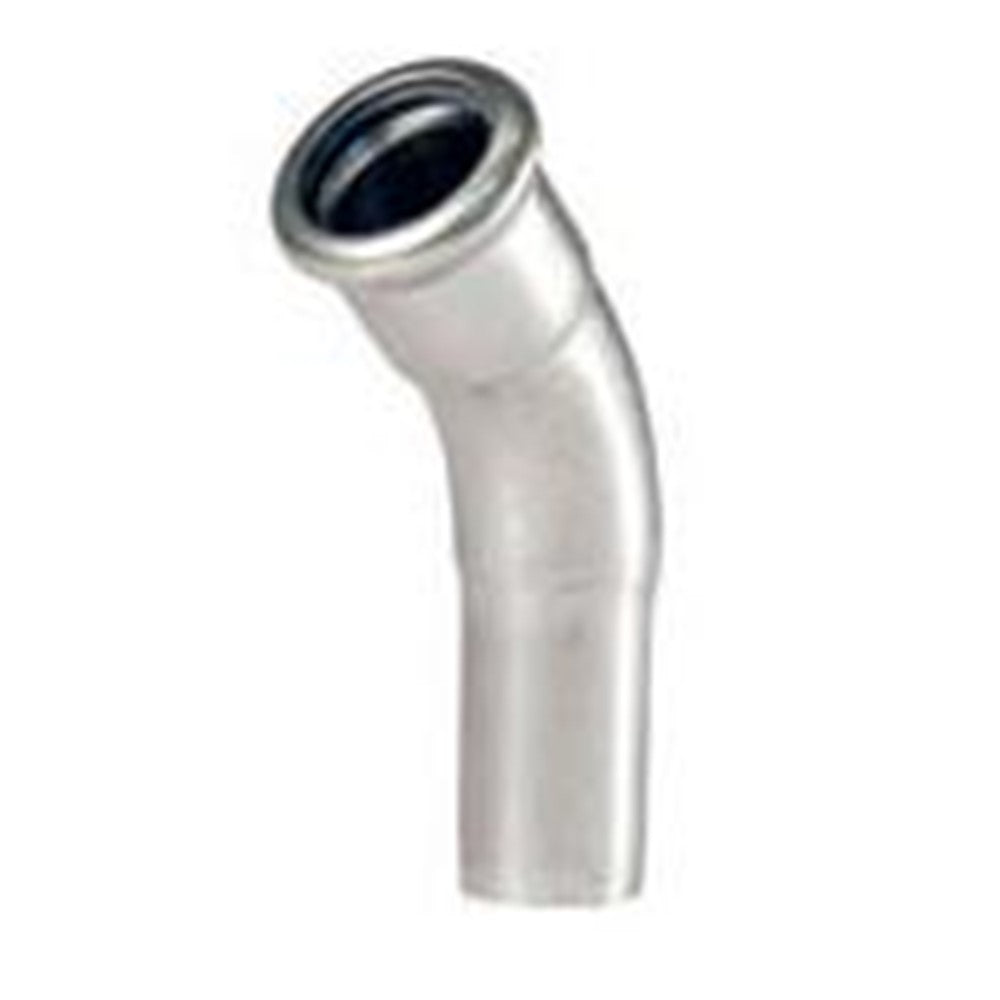

Bonfix Insteekbocht RVS 45 graden, 15 tot 108 mm

Productomschrijving

De insteekuitvoering van de 45 graden bocht combineert de lage weerstand van een flauwe hoek met de compacte opbouw van een insteekeind. Daarmee maak je een verspringing zonder tussenliggende buisdelen, wat in een leidingschacht het verschil kan maken tussen passen en niet passen.

Waarvoor zet je deze bocht in?

• Verspringingen die je in beperkte ruimte moet maken.
• Aansluitingen die onder een schuine hoek op een fitting uitkomen.
• Installaties waarin je het aantal losse buisdelen wilt beperken.
• Leidingen waarin drukverlies zwaar telt.

Waar let je op?

• Tien maten, van 15 tot 108 millimeter.
• Eén zijde is een persmof, de andere een insteekeind.
• Met twee stuks maak je een parallelle verspringing.
• Het insteekeind wordt in de tegenfitting geperst.
• Uitvoering in roestvast staal.

Praktisch advies

• Bepaal de verspringingsafstand vooraf, die volgt uit de hoek en de tussenafstand.
• Steek volledig door tot de aanslag, ook bij het insteekeind.
• Werk van vast punt naar los einde.
• Bescherm het insteekeind tegen vuil zolang het nog niet geplaatst is.
• Controleer de insteekdiepte voordat je perst.
• Gebruik gereedschap dat niet met gewoon staal in aanraking is geweest, dat voorkomt roestvorming.
• Beproef de installatie op werkdruk voordat je het tracé afwerkt.

Wil je hulp bij het berekenen van een verspringing? Geef de afstand en de beschikbare ruimte door.
