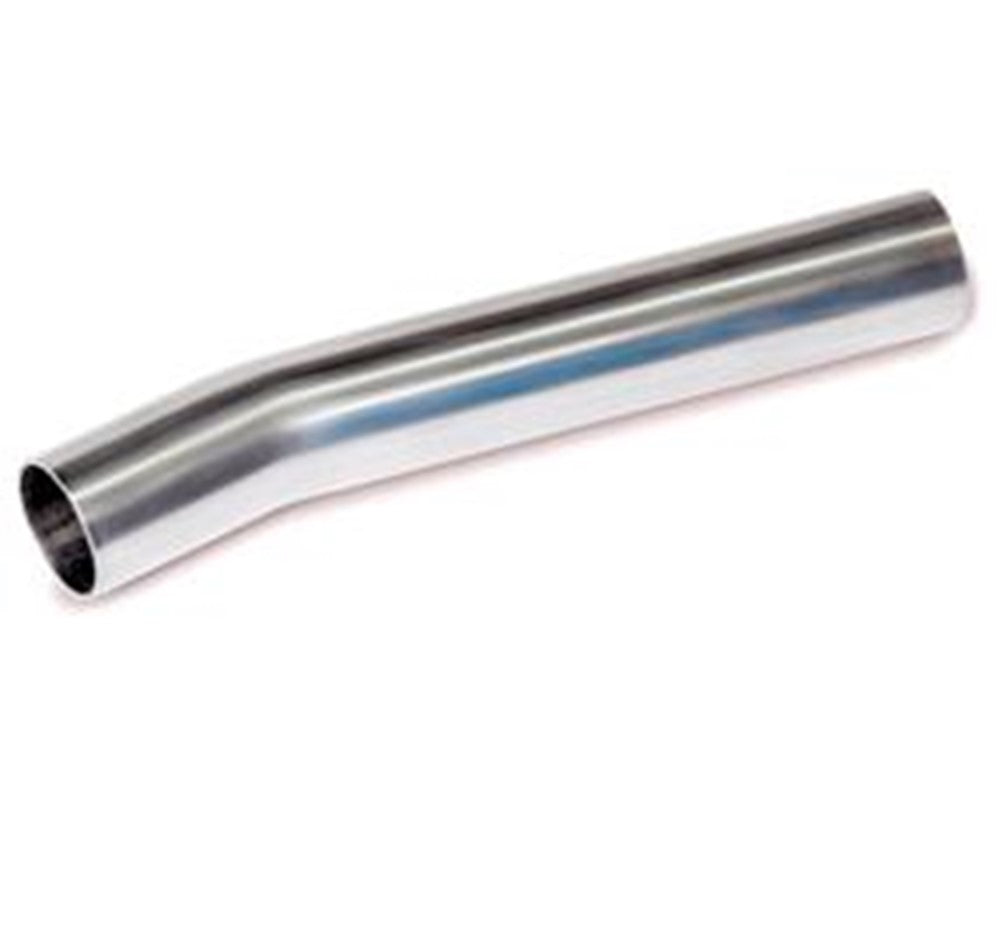

Bonfix Insteekbocht RVS 30 graden, 15 tot 108 mm

Productomschrijving

Een bocht van 30 graden geeft nog minder weerstand dan een bocht van 45 graden. Je gebruikt hem waar een leiding een lichte koerscorrectie moet maken, bijvoorbeeld om een kolom heen of om een tracé geleidelijk te laten aflopen. In leidingen met een hoge snelheid telt elke graad mee.

Waarvoor gebruik je deze bocht?

• Lichte koerscorrecties in een lang leidingtracé.
• Leidingen waarin drukverlies zo laag mogelijk moet blijven.
• Persluchtinstallaties met een hoge stroomsnelheid.
• Tracés die geleidelijk moeten aflopen of stijgen.

Waar let je op?

• Vier maten: 15, 18, 88,9 en 108 millimeter.
• Het maatbereik is beperkter dan bij de bochten van 45 en 90 graden.
• De fitting heeft een insteekeind en een persmof.
• Een flauwere hoek geeft altijd minder weerstand dan een scherpe.
• Uitvoering in roestvast staal.

Praktisch advies

• Reken de verspringing uit voordat je afkort, bij 30 graden is de horizontale afstand groot ten opzichte van de hoogte.
• Controleer of de gewenste maat binnen dit beperkte bereik valt.
• Zet de bocht op stand voordat je perst.
• Ontbraam de buis voordat je insteekt.
• Pers elke verbinding maar één keer.
• Beproef de installatie op druk voordat je hem afwerkt of isoleert.

Twijfel je welke hoek je nodig hebt? Geef de verspringing en de beschikbare lengte door, dan rekenen we mee.
