Draadflens DIN2566

Productomschrijving

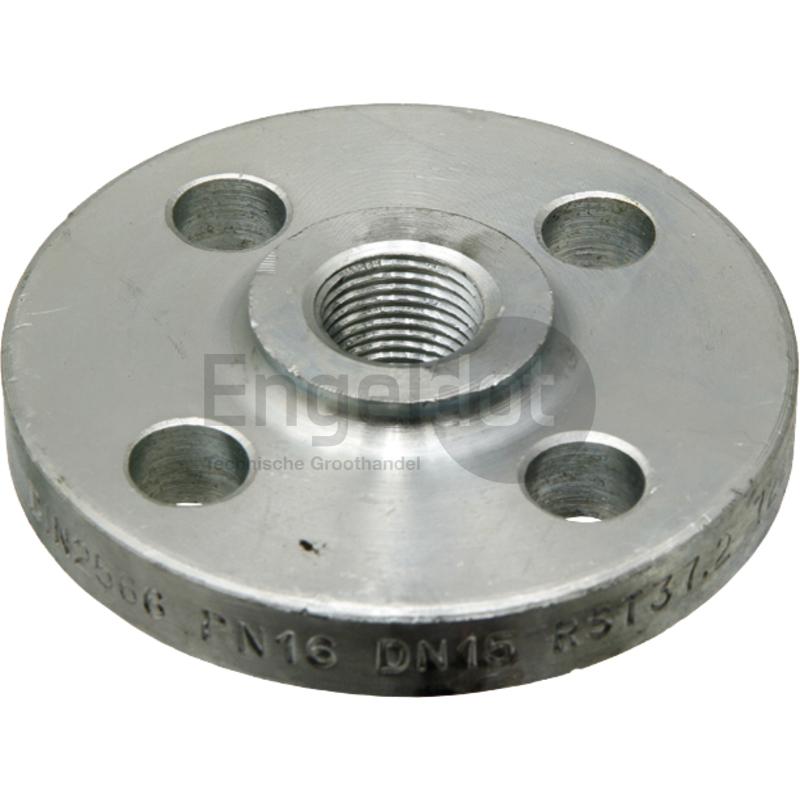

Een draadflens DIN 2566 maakt van een buis met buitendraad een flensaansluiting: je draait de flens met zijn binnendraad op de buis en bout hem daarna vast aan een tegenflens of een afsluiter met flens. Deze reeks loopt van DN15 met 1/2 inch binnendraad tot DN150 met 6 inch binnendraad. Je kiest tussen een gegalvaniseerde en een stalen uitvoering.

Wat zegt DIN 2566?

DIN 2566 is de Duitse norm voor draadflenzen met hals (Gewindeflansche mit Ansatz) voor de nominale drukken PN 10 en PN 16. De DN-maat is een nominale maat zonder eenheid, die oorspronkelijk ongeveer de binnendiameter van de buis in millimeter volgde. Onderdelen met dezelfde DN passen op elkaar zolang ze tot hetzelfde genormde leidingsysteem horen.

Welke maat en uitvoering kies je?

• Gegalvaniseerd: in elke maat, van DN15 tot DN150
• Staal: van DN25 tot DN100
• Binnendraad per maat: DN15 1/2 inch, DN20 3/4 inch, DN25 1 inch, DN32 1 1/4 inch, DN40 1 1/2 inch, DN50 2 inch, DN65 2 1/2 inch, DN80 3 inch, DN100 4 inch, DN125 5 inch, DN150 6 inch
• Flensgatafstand: van 65 mm bij DN15 tot 240 mm bij DN150

Kies de maat op de draad van je buis en vergelijk de flensgatafstand met die van de tegenflens, zodat de boutgaten op elkaar vallen. Tussen de twee flenzen leg je een flensafdichting in dezelfde DN-maat.
