Doorvoerbocht
Doorvoerbochten
Doorvoerbocht voor diverse toepassingen
- Merkproduct van Rabe
- Uitvoering in PVC
- Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
- Niet zeker of dit past? Stel je vraag. We denken graag met je mee.
01 — Productinformatie
Over dit product
Korte samenvatting
- Producttype
- Doorvoerbochten
- Merk
- Rabe
- Toepassing
- Doorvoerbocht voor diverse toepassingen
- Materiaal
- PVC
- Artikelnummer
- 130112
Productomschrijving
Een mantelbuis loopt ondergronds horizontaal, maar moet ergens omhoog naar een gebouw, een kast of een put. Die bocht kun je niet met een gewone hoekfitting maken, want een kabel of leiding laat zich daar niet doorheen trekken. Deze doorvoerbocht maakt de overgang met een ruime, vloeiende straal.
Er zijn drie bochtstralen beschikbaar: 1200, 3000 en 5000 mm. Hoe groter de straal, hoe makkelijker je er een stugge kabel of leiding doorheen krijgt. Voor dunne, buigzame kabels kun je met 1200 mm toe, maar bij dikkere kabels of bij het intrekken over grotere lengte loont een ruimere straal zich meteen.
Waarvoor gebruik je hem
- Invoer van kabels of leidingen in een gebouw.
- Overgang van een ondergronds tracé naar een verdeelkast.
- Doorvoer naar een pompput of een meterput.
- Aanleg van mantelbuizen bij nieuwbouw of een verbouwing.
Specificaties in het kort
- Materiaal PVC.
- Diameters 75 mm en 110 mm.
- Bochtstraal 1200, 3000 of 5000 mm.
- Zes combinaties beschikbaar.
Praktisch advies
- Trek meteen een trekdraad mee in de buis, achteraf inbrengen is lastig.
- Kies de straal ruimer dan je denkt nodig te hebben, intrekken gaat dan merkbaar makkelijker.
- Sluit een ongebruikte mantelbuis af, anders loopt hij vol zand of water.
- Leg de buis op een goed verdicht bed, verzakking geeft later een knik.
Twijfel je tussen de stralen? Geef door wat er doorheen moet en over welke lengte, dan kijken we welke bocht het werk doet.
02 — Specificaties
Specificaties
- Producttype
- Doorvoerbochten
- Soort hulpstuk
- Doorvoerbocht
- Toepassing
- Doorvoerbocht voor diverse toepassingen
- Wanddikte
- 3,2 mm
- Materiaal
- PVC
- Hoogte
- 1200 mm
- Garantie
- 2 jaar na factuurdatum bij juist gebruik en onderhoud
- Kleur
- Grijs
Maten & uitvoeringen
De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.
| Art. Nr. | Uitvoering | Diameter | Uitvoering | Lengte | Druk PN | Opmerking 1 |
|---|---|---|---|---|---|---|

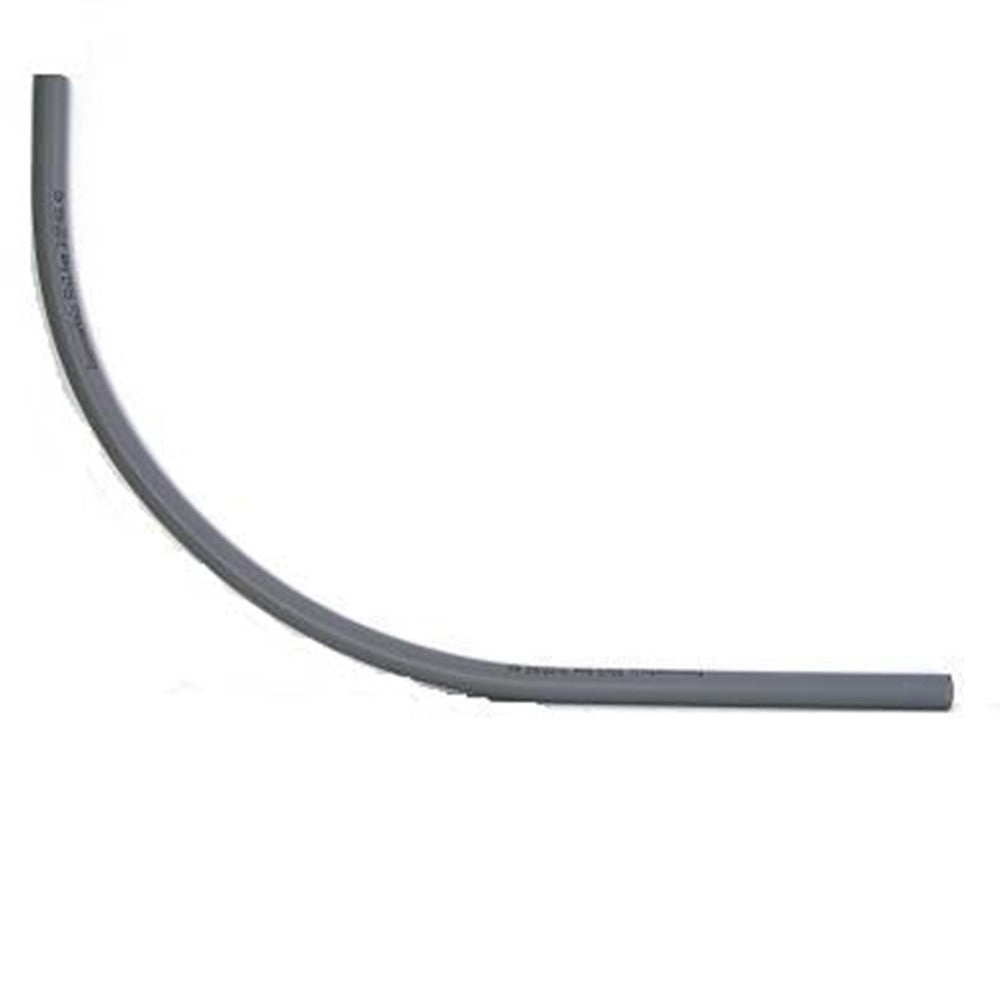

| 130112 | 75 mm / 1200 mm | 75 mm | Kort model | 1200 mm | ||
| 130122 | 110 mm / 1200 mm | 110 mm | Kort model | 1200 mm | Drukloos | |
| 130116 | 75 mm / 3000 mm | 75 mm | Middellang model | 3000 mm | ||
| 130124 | 110 mm / 3000 mm | 110 mm | Middellang model | 3000 mm | Drukloos | |
| 130120 | 75 mm / 5000 mm | 75 mm | Lang model | 5000 mm | ||
| 130128 | 110 mm / 5000 mm | 110 mm | Lang model | 5000 mm | Drukloos | HL 2000 mm |
