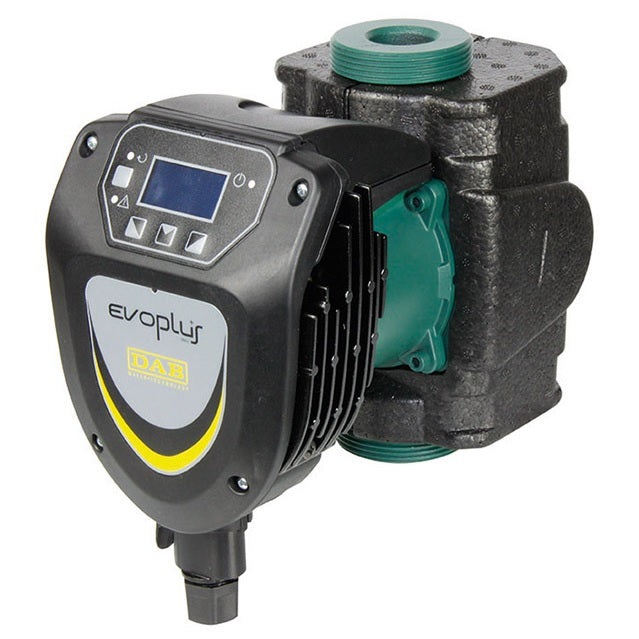

Circulatiepomp, EVOPLUS SMALL B 80/250 productfoto hoge resolutie

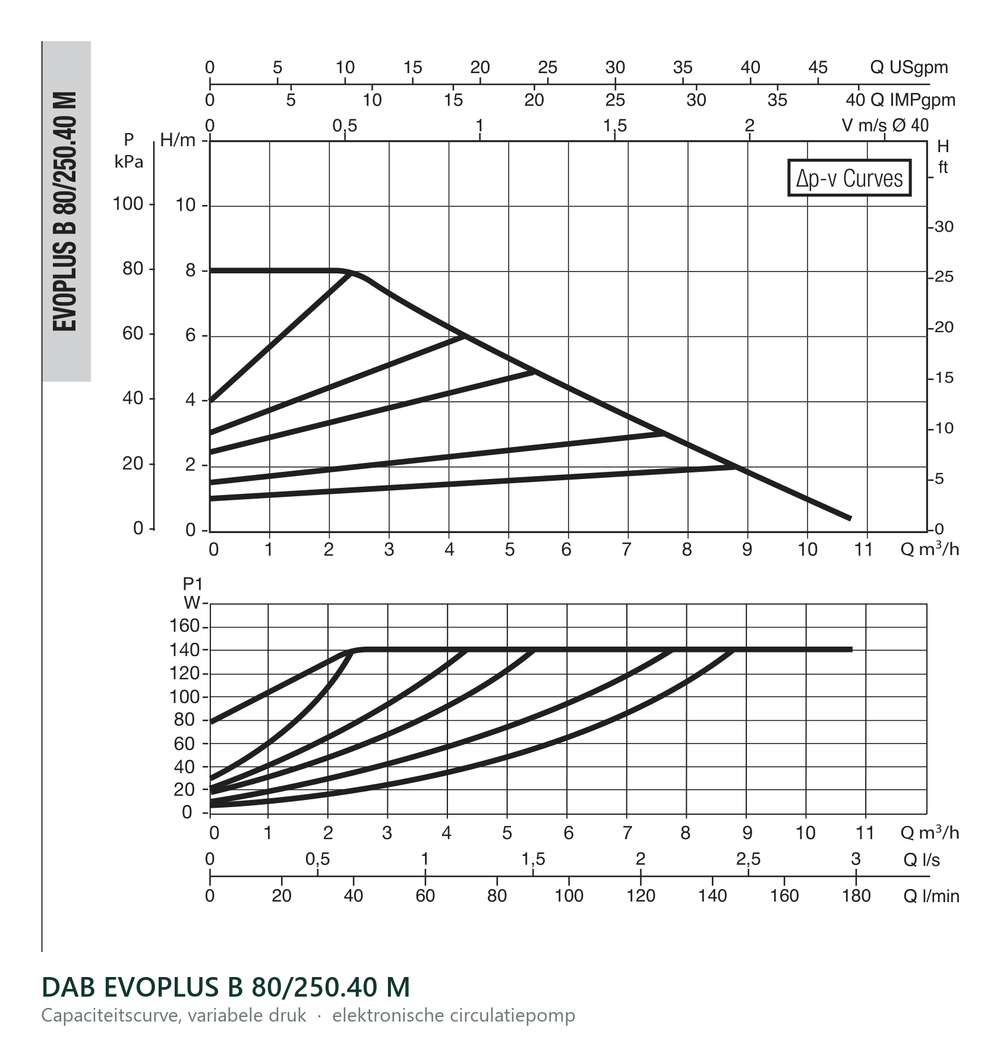

Capaciteitscurve bij variabele druk van de DAB EVOPLUS B 80/250.40 M

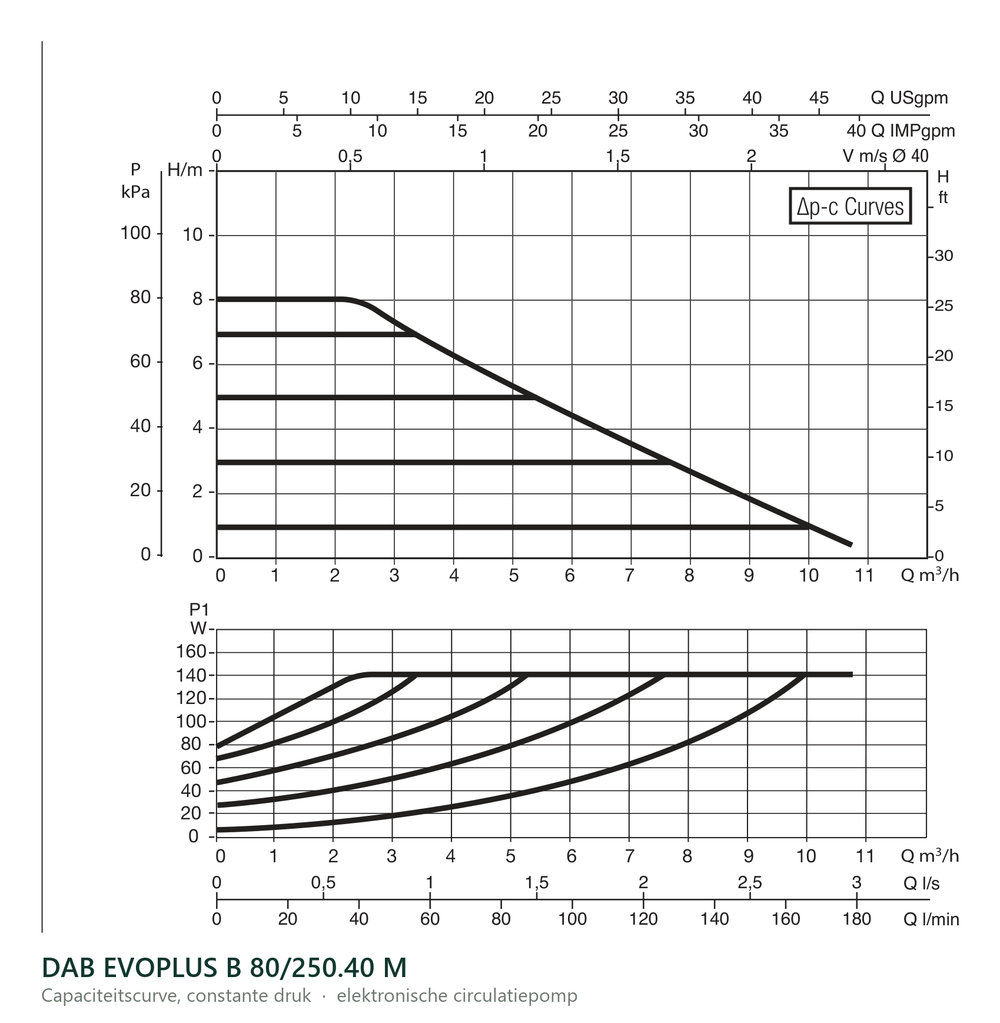

Capaciteitscurve bij constante druk van de DAB EVOPLUS B 80/250.40 M

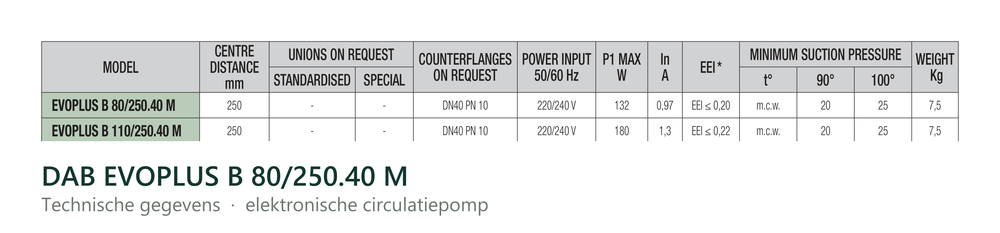

Technische gegevens van de DAB EVOPLUS B 80/250.40 M, elektrische data en afmetingen

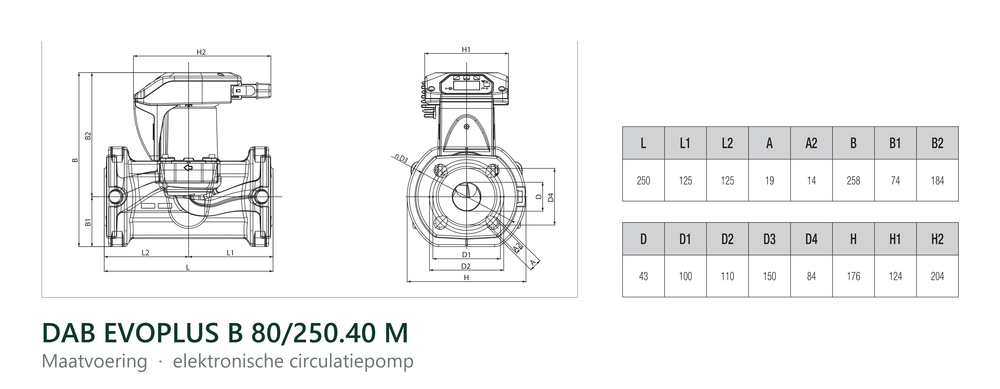

Maatvoering en aansluitmaten van de DAB EVOPLUS B 80/250.40 M

Vergelijk met andere artikelen

DAB EVOPLUS SMALL B 80/250.40 M circulatiepomp, DN40 PN10

Merk: DAB Artikelnummer: 932466 EAN 7561913962906

CV Pomp airconditioningsinstallatie, Verwarmingsinstallatie

Merkproduct van DAB
Uitvoering in Gietijzeren pomplichaam
Aansluiting DN40 PN10
Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
Niet zeker of dit past? Stel je vraag. We denken graag met je mee.

01 — Productinformatie

Over dit product

Korte samenvatting

Producttype: CV Pomp
Merk: DAB
Toepassing: airconditioningsinstallatie, Verwarmingsinstallatie
Aansluiting: DN40 PN10
Materiaal: Gietijzeren pomplichaam
Artikelnummer: 932466

Bekijk alle specificaties

Productomschrijving

De DN40-uitvoering met flensklasse PN10 en een inbouwlengte van 250 mm. De opvoerhoogte loopt van 8 meter bij klein debiet naar 3,3 meter bij vol debiet.

Het debiet gaat van 2,4 tot 7,2 kubieke meter per uur, met een gietijzeren pomplichaam en een stroomopname van 0,97 ampère.

Waarvoor gebruik je hem

Verwarmingsnet met veel weerstand en DN40-flenzen.
Vloerverwarming met veel groepen.
Systemen met een hogere ontwerpdruk dan PN6 toelaat.
Vervanging van een pomp met inbouwmaat 250 mm.

Specificaties in het kort

DAB EVOPLUS SMALL B 80/250.40 M, enkelpomp met flensaansluiting.
230 volt, 0,97 ampère, IP44, energieklasse A.
2,4 tot 7,2 kubieke meter per uur, opvoerhoogte 8 tot 3,3 meter.
Aansluiting DN40 PN10, inbouwlengte 250 mm, gietijzeren pomplichaam.

Praktisch advies

De PN10-flenzen begrenzen de systeemdruk op 10 bar.
Mediumtemperatuur van min 10 tot plus 110 graden, maximaal 30 procent glycol.
Meet de inbouwlengte van 250 mm na.
Monteer met de motoras horizontaal.
Voor tapwater is de bronzen SAN B-uitvoering de juiste keuze.

Lucht bij de rotor is de meest voorkomende oorzaak van geluid bij circulatiepompen. Ontlucht daarom niet alleen de radiatoren maar ook de pomp zelf na het vullen.
