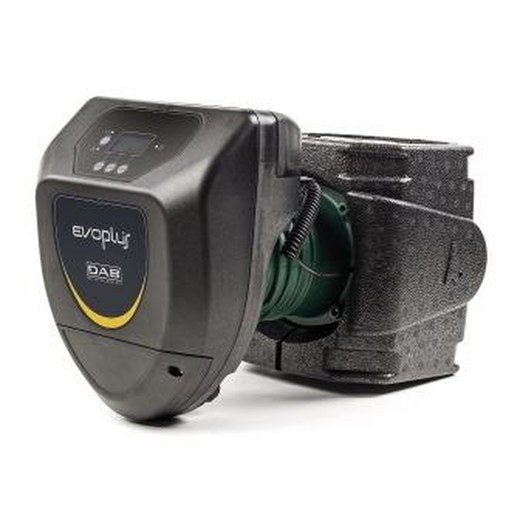

DAB EVOPLUS B 120/450.100 circulatiepomp, DN100 PN10

Productomschrijving

De grootste flensmaat in deze reeks: DN100, met een inbouwlengte van 450 mm. Het debiet loopt van 30 tot 72 kubieke meter per uur, oftewel tot 1.200 liter per minuut.

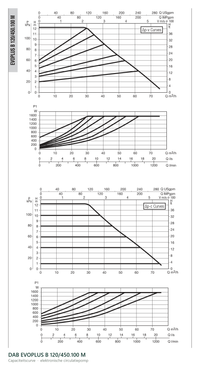

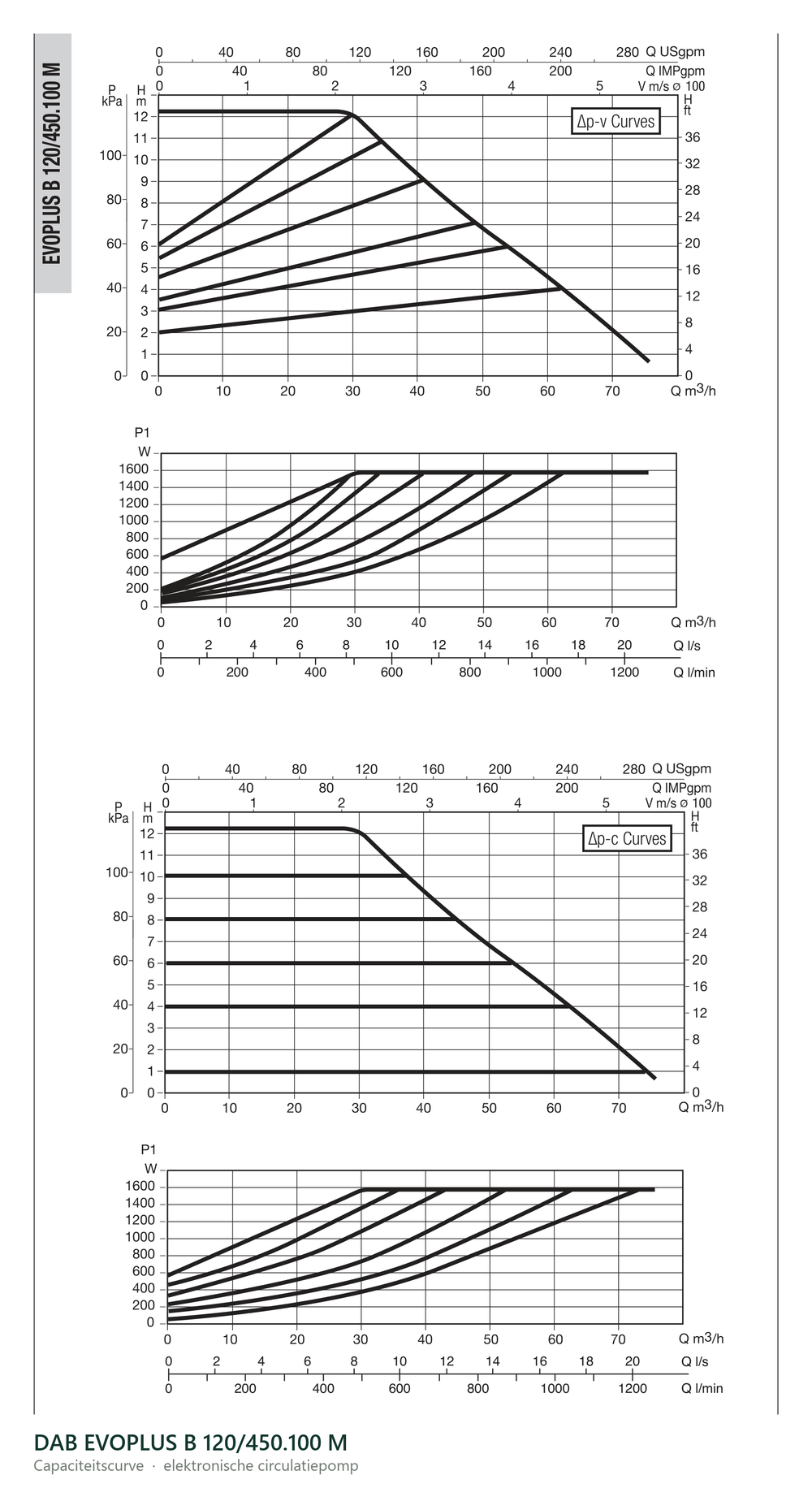

De opvoerhoogte gaat van 11,8 meter bij klein debiet naar 1,5 meter bij het volle debiet. Aan de rechterkant van de curve blijft er dus weinig druk over.

Waarvoor gebruik je hem

• Circulatie in een groot verwarmings- of klimaatnet.
• Koelwatercirculatie met veel volume en weinig weerstand.
• Vervanging van een ongeregelde pomp met inbouwmaat 450 mm.
• Installaties die het grootste deel van het jaar op deellast draaien.

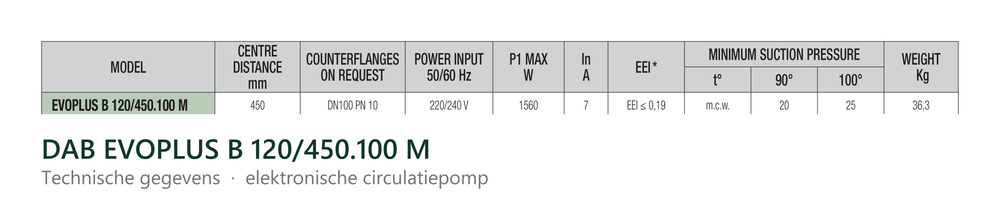

Specificaties in het kort

• DAB EVOPLUS B 120/450.100, met flensaansluiting.
• 230 volt, 7 ampère, IP44, energieklasse A.
• 30 tot 72 kubieke meter per uur, opvoerhoogte 11,8 tot 1,5 meter.

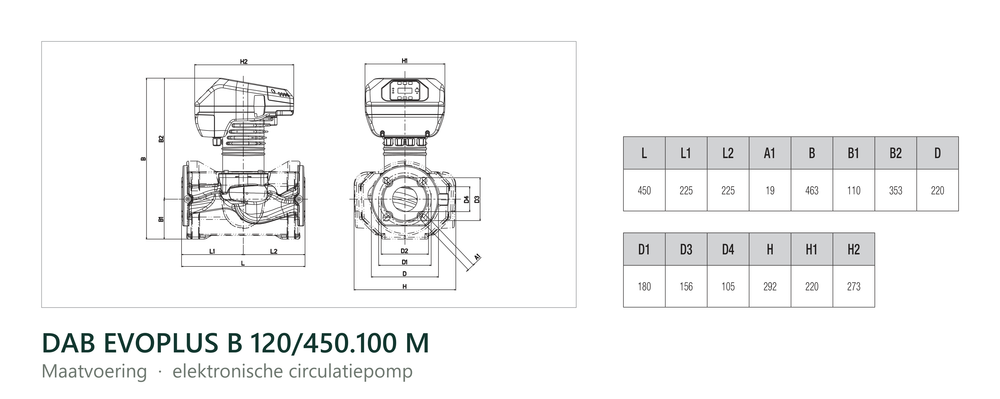

• Aansluiting DN100 PN10, inbouwlengte 450 mm.

Praktisch advies

• Reken de installatie door op de restdruk in het werkpunt, niet op de maximale opvoerhoogte.
• Deze uitvoering heeft PN10-flenzen; er is ook een PN16-versie van hetzelfde model.
• Mediumtemperatuur van min 10 tot plus 110 graden, maximaal 30 procent glycol.
• Meet de inbouwlengte van 450 mm na.
• Monteer met de motoras horizontaal en ontlucht goed.

Bij 72 kubieke meter per uur werkt de pomp aan het uiterste van zijn bereik. In de praktijk kies je het werkpunt ruim daarvoor, ergens in het midden van de curve.
